Електроніка =)

[Oli]

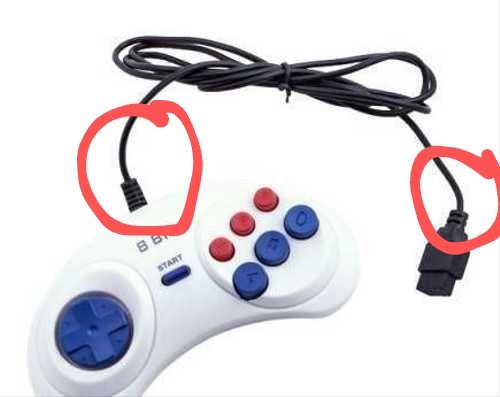

Принесли подивитися приставку типу денді 8біт...

Хтось мав діло з джойстиками, хочу якось напряму зробити, біля самого штекера поламані провода....



Як то все зробити? 5проводів в кабелі а на штекері набагато більше

[Factory]

  В 18.04.2022 в 17:32, Oli сказав:

Принесли подивитися приставку типу денді 8біт...

Хтось мав діло з джойстиками, хочу якось напряму зробити, біля самого штекера поламані провода....



Як то все зробити? 5проводів в кабелі а на штекері набагато більше

Показати

ніц неясно що ти хочеш



а так розрізаєш, паяєш і клеїш назад

єдине але провода там гівняні

https://rozetka.com.ua/338695159/p338695159/

хоча, простіше купити і неморочити собі паяльник

Змінено 18 Квітня, 2022 в 19:19 користувачем Factory

[Oli]

  В 18.04.2022 в 19:17, Factory сказав:

ніц неясно що ти хочеш



а так розрізаєш, паяєш і клеїш назад

єдине але провода там гівняні

https://rozetka.com.ua/338695159/p338695159/

хоча, простіше купити і неморочити собі паяльник

Показати



Погнулися тут

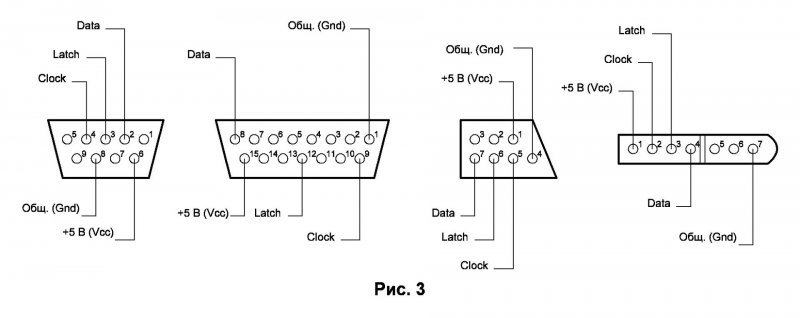

Погуглив, там лише 5контактів, взяв пачкорд і просто напаяв на плату.



[Maniko]

  В 18.04.2022 в 17:32, Oli сказав:

Принесли подивитися приставку типу денді 8біт...

Показати

Ого, ще хтось таким користується в 2022 році?

[Bliksss]

  В 19.04.2022 в 12:44, Maniko сказав:

Ого, ще хтось таким користується в 2022 році?

Показати

Люди - емулятори на "ОГО" які комп'ютери ставлять (купа гємору) - аби згадати, як воно було )))

P.S. Сам - часом "сєгу" дістаю "з шафи", ще - Z80 Spectrum "самопальний" маю, Atari...

Змінено 19 Квітня, 2022 в 13:25 користувачем Bliksss

[Oli]

  В 19.04.2022 в 12:44, Maniko сказав:

Ого, ще хтось таким користується в 2022 році?

Показати



Ностальгія напевно...



В мене пам'ятаю якась Magexa на 16біт була.

[HWman]

  В 10.04.2022 в 13:17, Basil сказав:

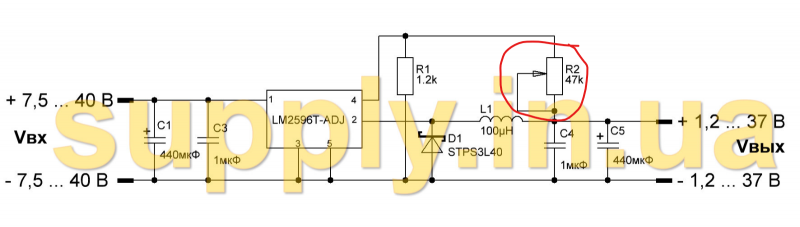

я хочу відремонтувати блок живлення PSU 3AT, який виконаний на LM2596T-ADJ за вищенаведеною схемою, параметри компонентів тільки трохи відрізняються. замість вказаних 12 В видає приблизно 1,3 В. так як схема проста, виходити з ладу та в принципі більш нічому окрім мікросхеми, то грішу саме на неї. тому прошу підтвердити або спростувати мої здогадки.

Показати

Може змінний резистор здох


  Показати контент



[HWman]

Я би передивився всю вихідну частину, тобто R1 D1 L1 R2 C4 C5

[HWman]

  В 20.03.2013 в 17:58, HWman сказав:

Розробляю власну схему захисту від глибокого розряду свинцевого акума на ATtiny13, написав прошивку, на форумі Arduino мені її підкорегували щоб запрацювала, перевірив на справність в Proteus 7 Professional, ніби працює, на практиці же перевірю пізніше.

Алгоритм простий, якщо напруга 10.5 В:

{ можна вімкнути реле ну і засвічувати діоди, якщо напруга нижче 12.5 то гасимо діод 100%, 11.7 - 65%, 11.1 - 35%(треба би ще навчити мігати коли напруга менша за 35% але це не сьогодні)}

інакше не вмикаємо нічого.

Ось схема:

Все як бачите просто, мені більше і не треба, все ж 1024 байта під код лише.

Наразі турбує те як себе поведе PB3 при переполюсовці, є сенс туди ліпити діод? просто прийдеться все розпаювати... я зробив не дуже то продумано і не хочеться туди лізти знову з паяльником...

Програмую МК Arduin-кою, ніби справляється, правда нагуглився по самі вуха, добре, що хоть трохи у інгліші розбираюсь, ато булоби тяжко з машинним гугловським переводом

Будуть якісь нарікання/пропозиції?

Показати

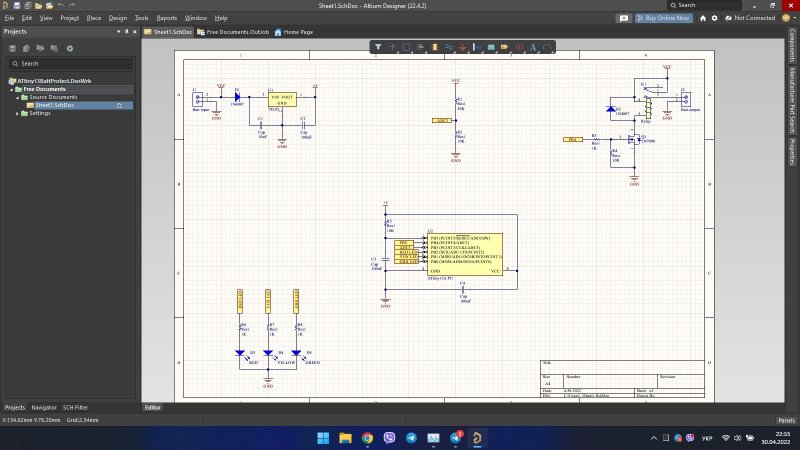

Сиджу... Ностальгую. Накидав схему в Altium Designer 22


  Показати контент



[HWman]

  В 20.03.2013 в 18:13, Lisovic сказав:

По схемі є декілька зауважень, паралельно котушці реле треба увімкнути діод у зворотньому включенні, інакше може вибити ключ при вимкненні реле.

Біля стабілізатора на вході і на виході потрібно поставити кераміку 0,01-0,1мкФ інакше може нестабільно працювати стабілізатор, такий же конденсатор треба поставити поблизу виводу живлення МК, і ще бажано але необов'язково, поставити електроліт невеликої ємності на виході стабілізатора, це полегшить йому роботу.

І ще бажано верхній вивод R8 з'єднати з середнім, це вбереже порт МК у випадку пропадання контакту повзунка резистора.

Показати

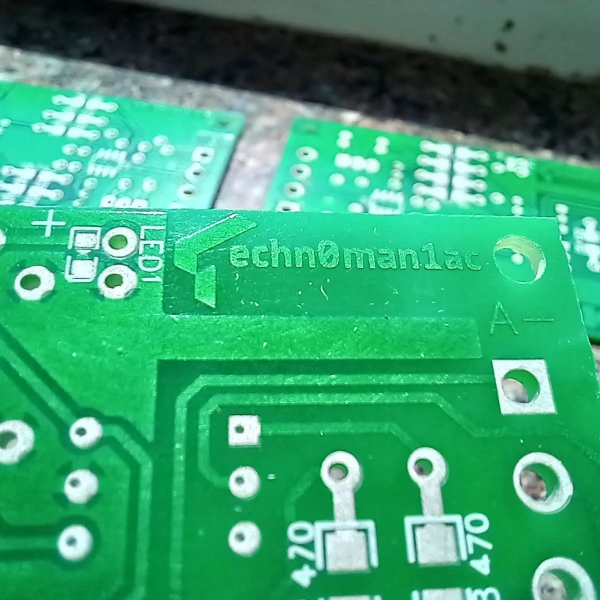

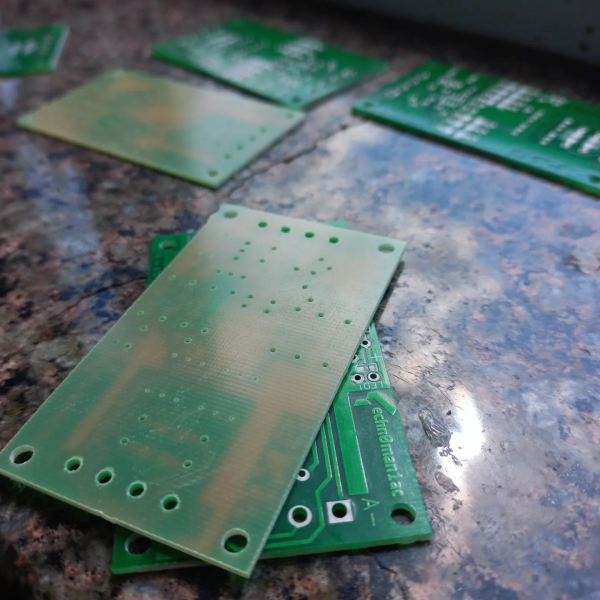

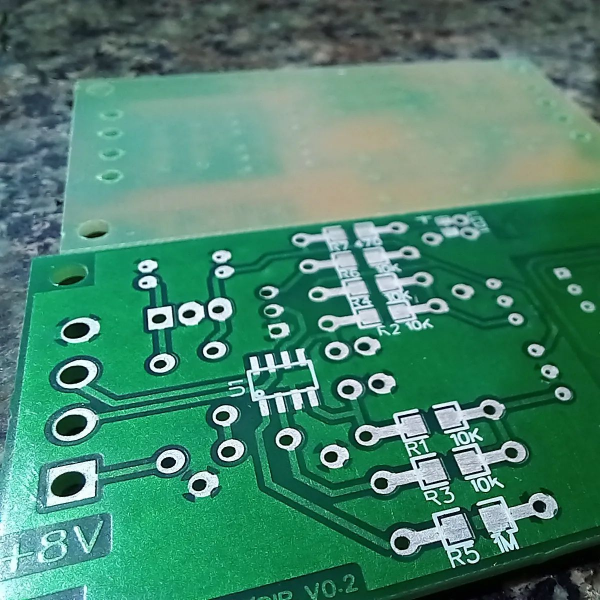

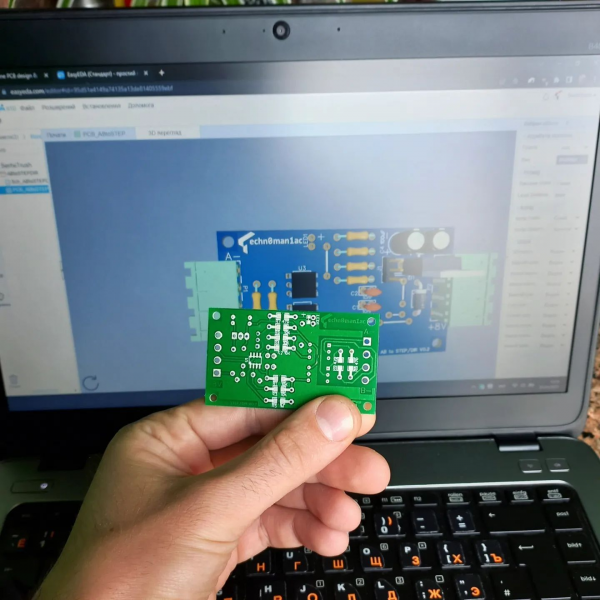

@Lisovic пройшло майже 10-ть років, і ось у мене є власний логотип, котрий я друкую на розроблених мною платах заводської якості


  Показати контент



[Factory]

що з покриттям дорожок, гальваніка якась дивно біла.....

[HWman]

  В 01.05.2022 в 07:04, Factory сказав:

що з покриттям дорожок, гальваніка якась дивно біла.....

Показати

Навіть і не знаю...

[Harddriver]

Hi All.



Потрібна штука, по-типу таймера, яка подаватиме напругу на 20-30 хв., але з моменту підключення навантаження. Тобто, включили навантаження і відлік пішов.   Далі щоб його можна було продовжити, натиснувши на якусь секретну  кнопку, наприклад закоротивши геркон магнітиком. Навантаження доволі потужне (3-4 квт).

Система потрібна для унеможливлення безконтрольного використання електроплити на загальній кухні для виварювання борщів, холодців і т. ін.

Змінено 10 Травня, 2022 в 19:53 користувачем Harddriver

[Revolver]

@Harddriver  ПТ-2 (T-2), DigiTOP

https://digitop.ua/uk/catalog/rele-chasu/t2/

потрібен таймер зі зворотнім відліком, але більш усього перед запуском камфорок, доведеться на таймері клікати кнопки, ну і користувачі зможуть крутити налаштування, або ж його зашивати в корпус де буде доступ тільки до однієї кнопки.

Певно, простіше буде саме в місцевих продавцій попитати.

ніби хороша ціна тут - https://sv-l.com.ua/p847976906-programmiruemyj-tajmer-vremeni.html

Змінено 11 Травня, 2022 в 11:49 користувачем Revolver

[Factory]

  В 10.05.2022 в 19:51, Harddriver сказав:

Hi All.



Потрібна штука, по-типу таймера, яка подаватиме напругу на 20-30 хв., але з моменту підключення навантаження. Тобто, включили навантаження і відлік пішов.   Далі щоб його можна було продовжити, натиснувши на якусь секретну  кнопку, наприклад закоротивши геркон магнітиком. Навантаження доволі потужне (3-4 квт).

Система потрібна для унеможливлення безконтрольного використання електроплити на загальній кухні для виварювання борщів, холодців і т. ін.

Показати

поставити wifi реле сон офф, там же таймер і усе з телефону, запхнути в середину але замінити релюшка на потужнішу та й усе

аби вафлю не вирубили  бо на вашій загальній кухні бистро спалять вашу секретну секретність

ну а якщо нема вафлі, то з іншого телефону зробити точку, приконектити, налаштувати, перекінути налаштування на свій і просто приходити на кухню із точкою на телефоні, все працюватиме і фіг хто вкурить вашу цяцю без Вас....





аби було бажання

Змінено 11 Травня, 2022 в 16:36 користувачем Factory

[jack74]

нашо ж так ускладнювати?....  вайфаї, мобільні точки, телефони... схаменись!  людині просто ел.плита і борщ потрібен! А ти пропонуєш його "зекономити", зробивши ледве не систему "розумного будинку"



Один пускач і один китайський механічний таймер в розетку! І тупо кнопку на пускачу натискати



Ну а якщо влом ховати кнопку пускача, то можна і ускладнювати, ще релюшка слаботочна, геркони, блок живлення, і т.д.

Змінено 12 Травня, 2022 в 09:56 користувачем jack74

[Revolver]

дуже цікаво послухати яким чином механічний таймер буде постійно відраховувати 20 хв від пускача? варіант 20 хв робить потім 20 не робить, не підійде, задача інша, ну або ж є такі механічні, які якось працюють, як я не знаю.

а от вайфай розетка занадто складно



Змінено 12 Травня, 2022 в 10:38 користувачем Revolver

[jack74]

  В 12.05.2022 в 10:34, Revolver сказав:

потім 20 не робить, не підійде,

Показати

згоден.

Ну, можна банальне реле часу на 20 хв якесь, яке при подачі напруги починає відраховувати 20хв, після чого спрацювання реле, і відрубається. При повторній подачі напруги знову спочатку.
А можна й складніше, програмуємий таймер взяти, де програмується час роботи і час паузи...



Кроче, то рєшаємо. Я лиш подав "ідею", напрямок.  Бо ускладнюванти - не варіант. Чіпляти бортовий комп'ютер від Шатла, щоб він керував електроплитою - то не діло



Тут он вище я бачу, цілі Комп'ютери на ардуінках мутять, щоб всього-навсього захистити звичайні кислотні акумулятори від глибокого розряду... Ну да, можна... і модньо... Але ми це сурйозне питання років 15 тому на АТСках вирішували за допомогою "одного реле і конденсатора з підстрг.резистором"  Так, звичайно, там не вирубало чітко по напрузі до сотих долей вольта, але основну свою задачу - вберегти батарею, воно виконувало на всі 100%.



Колись десь байку читав, як китайці робили свої магнітофони, радіоприймачі, і т.д. Вони ж копіювали з японських... Ото брали вони якогось Шарпа, робили повну копію плати, вмикали, а тоді починали викусувати детальки  і так аж поки не переставав критично працювати  Тоді вертали детальку назад, і продовжували  Аж допопоки по-максимуму не здешевляли собівартість виробу

Змінено 12 Травня, 2022 в 11:01 користувачем jack74

[alexvvv]

  В 12.05.2022 в 11:00, jack74 сказав:

Ото брали вони якогось Шарпа, робили повну копію плати, вмикали, а тоді починали викусувати детальки

Показати

думаю що це кацапи робили

[Factory]

@jack74  прикол в тому, що моє рішення буде = твому по ціні, буде компактніше і простіше, функціональніше

[Factory]

  В 12.05.2022 в 11:00, jack74 сказав:

згоден.

Ну, можна банальне реле часу на 20 хв якесь, яке при подачі напруги починає відраховувати 20хв, після чого спрацювання реле, і відрубається. При повторній подачі напруги знову спочатку.
А можна й складніше, програмуємий таймер взяти, де програмується час роботи і час паузи...



Кроче, то рєшаємо. Я лиш подав "ідею", напрямок.  Бо ускладнюванти - не варіант. Чіпляти бортовий комп'ютер від Шатла, щоб він керував електроплитою - то не діло



Тут он вище я бачу, цілі Комп'ютери на ардуінках мутять, щоб всього-навсього захистити звичайні кислотні акумулятори від глибокого розряду... Ну да, можна... і модньо... Але ми це сурйозне питання років 15 тому на АТСках вирішували за допомогою "одного реле і конденсатора з підстрг.резистором"  Так, звичайно, там не вирубало чітко по напрузі до сотих долей вольта, але основну свою задачу - вберегти батарею, воно виконувало на всі 100%.



Колись десь байку читав, як китайці робили свої магнітофони, радіоприймачі, і т.д. Вони ж копіювали з японських... Ото брали вони якогось Шарпа, робили повну копію плати, вмикали, а тоді починали викусувати детальки  і так аж поки не переставав критично працювати  Тоді вертали детальку назад, і продовжували  Аж допопоки по-максимуму не здешевляли собівартість виробу

Показати

байка аж жуть, незнаю як вних так тупоголово виходило, мабуть то були кацапи....

[nickel]

  В 10.05.2022 в 19:51, Harddriver сказав:

Hi All.



Потрібна штука, по-типу таймера, яка подаватиме напругу на 20-30 хв., але з моменту підключення навантаження. Тобто, включили навантаження і відлік пішов.   Далі щоб його можна було продовжити, натиснувши на якусь секретну  кнопку, наприклад закоротивши геркон магнітиком. Навантаження доволі потужне (3-4 квт).

Система потрібна для унеможливлення безконтрольного використання електроплити на загальній кухні для виварювання борщів, холодців і т. ін.

Показати

Сценарій некоректний: після того як реле знеструмить плиту, ніхто не зможе нею користуватися, аж до ручного перезапуску сценарію на реле. Реле типу соноффа дозволяють робити дистанційний перезапуск, але тільки у випадку наявності вафлі ну або секретною кнопкою, яка відразу перестане бути секретною. Якщо ві-фі не буде, то краще заюзати щось типу розетки блітцвольф, налаштувати в тому місці де буде вафля і тоді перенести до плити. Але для цього треба знати через який проміжок часу треба відновити живлення на плиті. І невідомо яка плита, а вона, скоріше за все, після відновлення живлення, знову почне грітися, а борщ варитися, а як википить вода, то ще й жарити почне.

Змінено 12 Травня, 2022 в 19:12 користувачем nickel

[Factory]

  В 12.05.2022 в 19:08, nickel сказав:

Сценарій некоректний: після того як реле знеструмить плиту, ніхто не зможе нею користуватися, аж до ручного перезапуску сценарію на реле. Реле типу соноффа дозволяють робити дистанційний перезапуск, але тільки у випадку наявності вафлі ну або секретною кнопкою, яка відразу перестане бути секретною. Якщо ві-фі не буде, то краще заюзати щось типу розетки блітцвольф, налаштувати в тому місці де буде вафля і тоді перенести до плити. Але для цього треба знати через який проміжок часу треба відновити живлення на плиті. І невідомо яка плита, а вона, скоріше за все, після відновлення живлення, знову почне грітися, а борщ варитися, а як википить вода, то ще й жарити почне.

Показати

Система потрібна для унеможливлення безконтрольного використання електроплити на загальній кухні для виварювання борщів, холодців і т. ін.



це головна задача я так розумію...

[nickel]

  В 13.05.2022 в 04:53, Factory сказав:

Система потрібна для унеможливлення безконтрольного використання електроплити на загальній кухні для виварювання борщів, холодців і т. ін.



це головна задача я так розумію...

Показати

Я розумію. Чи я десь припустився помилки?

[Revolver]

суть у тім, що кнопка перезапуску не має бути секретною, просто щоб хтось не міг варити по 5 годин холодці, не ходячи до плити кожні 20 хв, тобто перезапуск користування, потім при потребі перезапуск, ніяких вайфа там не потрібно, я писав на минулій сторінці рішення, реле відкладенного вимкнення, зворотній таймер з налаштованою програмою
