Електроніка =)

[HWman]

Щойно клава мігала...

Народ розсудіть нас, хто правий із нас а хто ні?

[makson]

Звідки взявся мінус?

бо Х2 це ємнісний елемент

Змінено 11 Листопада, 2012 в 15:17 користувачем makson

[makson]

трохи натупив

X1=wL; Ом

X2=1/wC; Ом

вроді так

Z1=-/R1^2+X1^2; - повний першої вітки -/ корінь

Z2=-/R2^2-X2^2; - повний другої вітки

тоді Z=Z1*Z2 / -/(R1+R2)2^+(X1-X2)^2;

вроді так? хз я нуб

Змінено 11 Листопада, 2012 в 17:29 користувачем makson

[HWman]

аналогічно, проте моя формула для кола постійного струму робила би, для зміного незнаю, але усі значеня у Омах були і R i X

[araris]

Онлайн-калькулятор "Розрахунок резисторного дільника напруги" тут :

http://avrproject.ru/blog/raschet_rezistornogo_delitelja_naprjazhenija/2012-11-23-82

[Lisovic]

Там формула розрахунку трохи не повна, не враховують струм споживача. Для високоомного навантаження підійде, а от для більш потужного споживача ні.

[HWman]

Вот цікаво скільки ват можна взяти від двигуна від вінта(шпіндєля) у режимі генератора? Тут три фази що є суд, на виході можна отримати майже рівну лінію та і три котушки, можна просумувати струм чи напругу...

[laser]

практично нічого. малі катушки, і паршивий магніт — розбери глянь.

можна спробувати поміряти. підпаятись до любої катушки, включити його в роботу, почекати поки розкрутиться, відключити і заміряти шо назад вертається, поки шпиндель по інерції буде крутитись.

[Coding]

поки шпиндель по інерції буде крутитись

Або до дрельки пыдключити

[laser]

поки шпиндель по інерції буде крутитись

Або до дрельки пыдключити

збоченці !

[HWman]

Тестував сьогодні якийсь ноунейм, крутив двигуном від бамбіни(асинхроник 1400 об) через простенький мультиплікатор 1 до 3(4200 об.) розкручував його цифри:

Напруга на фазі 3 вольти

Струм 0.5 А(при кз)

Розібрав, магніт не такий як у кулерах, не гнучкий, феритовий чи як там їх називають, чорний карочє. По 4 зуба на фазу тобто 12 зубів статор, всі з'єднані послідовно.

Цікаво які цифри двиг від флопіка видасть?

[HWman]

Ось до чого техніка дійшла, перетворювач на чотирьох елементах...

[HWman]

Подумую зробити зарядку з БЖ ПК але стикнувся із проблемою, напруга там 12 В +/- 0,2 В і немає можливості обмежити струм... Якось прочитав статтю, що якщо використати лінію 12 і 3.3 то можна отримати 15.3 В, для герметичних, а з такими я буду працювати, це канєшно багато, вот роздумую як збавити напругу і обмежити струм, і при цьому зробити мінімум... Найперше, що прийшло до голови це підключити лінії 12 і 5 і послідовно до тих 17-ти вольт під'єднати автомобільну 50 ватну лампочку тим самим обмежити струм до 4 А... лампочка звісно буде грітись, обдувати її кулером 80-ю...

Які у кого думки? Реально влом щось міняти з паяльником там у схемі...

БЖ куплю з дня на день якийсь китайській ват так на 250...

ЗІ навіть вийде такий собі індикатор зарядки, типу лампа ледь горить значить через неї тече малий струм... ну ви зрозуміли...

[Coding]

Мало що зрозумів що ви хочете отримати, але спробуєм розібратись!

Хто вам сказав, що струм впаде до 4А при підключенні лампи? Зарядка АКБ проводиться струмом(!!!), а не напругою! Вже цю тему тут обговорювали - почитайте..

Р.С,. Зєднувати послідовно 12 і 5 В БЖ- я вам не рекомендувавби

[HWman]

Мало що зрозумів що ви хочете отримати, але спробуєм розібратись!

Хочу зарядку зробити, струм треба обмежити до 4 А, да це понятно, що заряджати треба струмом, та і не простим а 0.1 С (4 А).

Р.С,. Зєднувати послідовно 12 і 5 В БЖ- я вам не рекомендував би

Так там нічого не треба послідовно під'єднувати, там нада взяти плюс 5 В і плюс 12 і заміряти тестером полярність, таким чином можна отримати і не тільки 17 вольт а і 7 вольт(12 і 5), щоб кулер у ПК не гудів, але це інша тема вже...

Ок полистаю темко...

[Coding]

Так там нічого не треба послідовно під'єднувати, там нада взяти плюс 5 В і плюс 12 і заміряти тестером полярність, таким чином можна отримати і не тільки 17 вольт а і 7 вольт(12 і 5), щоб кулер у ПК не гудів, але це інша тема вже... Ок полистаю темко...

Можна отримати, але якщо джереда стуруму мають різний внутрішній опір, то один одного буде "підігрівати"

0.1С - не обовязково.

Треба дивитись який тип АКБ. Є це таке поняття як швидка зарядка.

Викладаю статтю про зарядки акумулятоів - для себе там прочитав багато цікавого..

зарядкаАКБ.pdf

[HWman]

Дякую за статтю, почитаю.

4 Ампери це якраз те, що мені треба, акум має бути 40 А/год тбто навіть бажано його заряджати 2 А щоб на довше хватило, знаю ресурс акума залежить від того як і у яких умовах його експлуатувати...

[HWman]

Зібрав маленький стендик навісним монтажем який складається із лампочки(дві спіралі одна 15 ват друга 35) дж. постійного струму(15В 2А), транс і міст, і парочка тестерів для моніторинга. Ситуація наступна, як і планував лампочка обмежує силу струму до 0.45 і 0.65 відповідно і при цьому жевріє, спочатку трішки яскравіше а потім геть тускло, що і зрозуміло, менше вольт на ній менше ампер(закон Ома) відповідно і на акум менший струм йде... продовжую тестування...

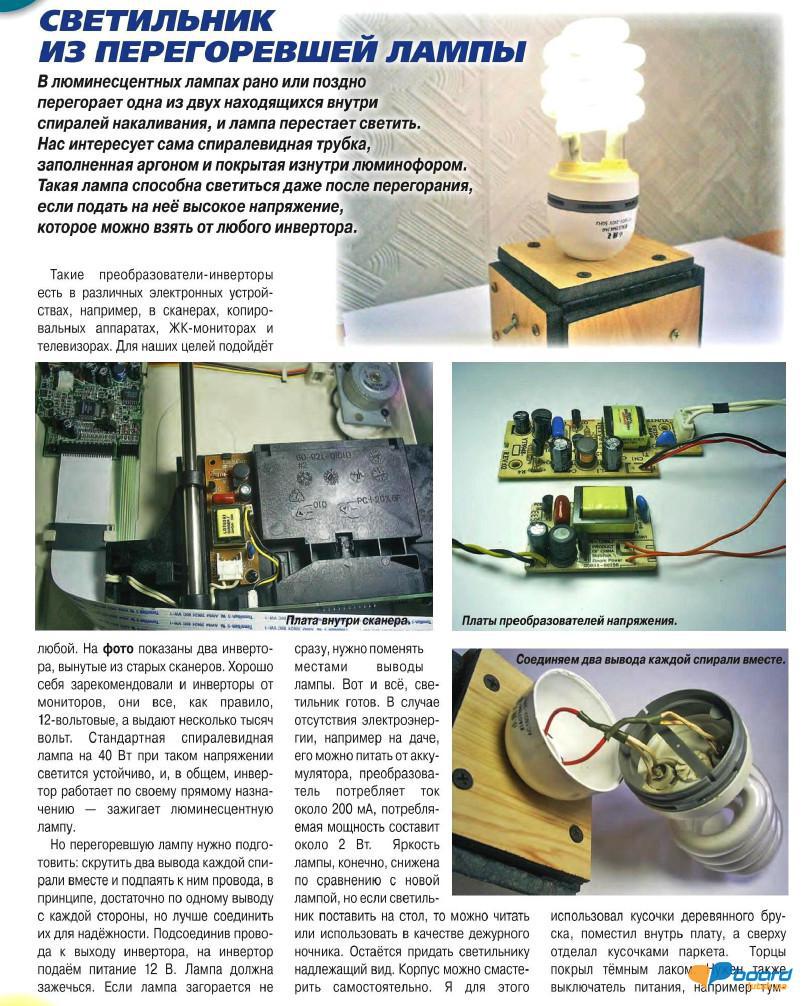

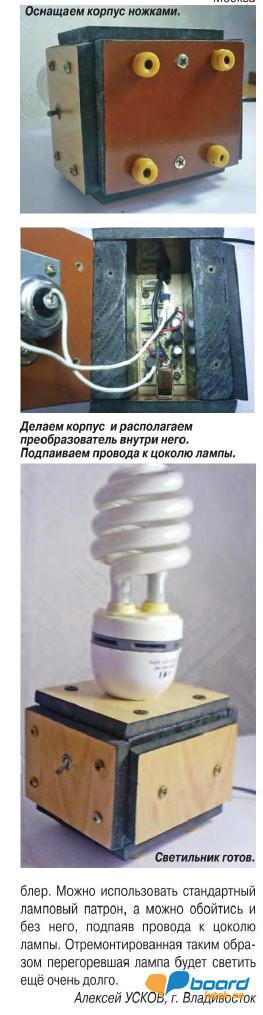

[Гість rl72]

Змінено 1 Січня, 2013 в 19:38 користувачем rl72

[HWman]

Читав, що маленькі качери під'єднують навіть...

Змінено 1 Січня, 2013 в 20:02 користувачем HWman

[Lisovic]

По комп'ютерному БЖ, точно не пам'ятаю звідки там береться 3,3 В а от 5В (принаймні у більш старіших БЖ) береться, як частина обмотки трансформатора яка дає 12В, тобто як би не вмикав оці обмотки, більше 12В отримати не вийде, зате запросто можна отримати більше 12В з трансформатора, змінивши елементи подільника зворотнього зв'язку стабілізатора.

Також при бажанні комп'ютерний БЖ зі стабілізатора напруги можна перевести в стабілізатор струму, схем в мережі можна знайти багато на цю тему.

[Lisovic]

По перегорілим економкам, якщо згоріла одна із спіралей, як правило, достатньо закоротити згорілу спіраль резистором на 1-2Ом, і лампочка знов буде світити, правда не так стабільно загорятись як при робочих обох спіралях, і, що важливо, може не на всіх типах електроніки спрацювати, принаймні на тому типі, що запалює лампочку через декілька секунд після старту, даний метод працював.

Звичайно можна запалити таку лампу по принципу трубки з холодним катодом, але для цього потрібно городити нову схему.

[HWman]

Натхнення черпав звідси http://mistergid.ru/sovet/electronics/21395-istochnik-postoyannogo-napryazheniya-iz-bloka-pita.html

Тобто стабілізатор? Якщо у мене є джерело на 20 вольт передєлка дасть мені отримати 13.8 ? А ККД який буде?

[Lisovic]

Тобто стабілізатор? Якщо у мене є джерело на 20 вольт передєлка дасть мені отримати 13.8 ? А ККД який буде?

Залежить від джерела. Якщо імпульсне джерело, то ККД може бути досить велике, залежатиме від параметрів самого джерела, а якщо аналогове, то ККД буде відповідним.

[Lisovic]

HWman, скажу навіть троха більше, не важливо яке у Вас джерело живлення, з меншою чи більшою вихідною напругою, при правильно розрахованим імпульсним стабілізатором, майже завжди можна отримати ККД більше 90 відсотків (хоча більш реальний ККД біде лежати у межах більше <80%)
