Електроніка =)

Dima4s · 25 Грудня, 2021 в 21:35

Раз пішла мова за гірлянди..
Накрилась моя китайська гірлянда. Розумію що там все просто в БЖ, але розуму не вистачає щоб догнати що не так.
220 на вході є. діодний міст цілий. на вихді з нього 300в. далі мікросхема якась. на ній між всс і землею 3.5в. доходжу до трансформатора- обмотки цілі, але не розумію яка там має бути напруга на вході і виході. там якісь пригаючі цифри що на вході що на виході. і цифри смішні. щось типу 0.2-0.5в. далі на вихідному конденсаторі те ж саме з напругою, і на виводах до світодіодів взагалі 0.05в. Резистори цілі. конденсатори цілі.
На тепловізорі гріються елементи показані стрілочками. особлива маленька херня з маркуванням К16. 40+градусів
Да і перевірив саму гірлянду. подав на вихід 5в, 1А. ВОна взяла 3.9в і 1А

Змінено 25 Грудня, 2021 в 21:36 користувачем Dima4s

dogbees · 29 Грудня, 2021 в 16:36

On 25.12.2021 at 23:35, Dima4s сказано:

220 на вході є. діодний міст цілий. на вихді з нього 300в.

офтоп, звісно, але - ЯК???

на вході діодного моста має бути 220В змінного струму, а на виході - тих же 220В (мінус 0.5-1.5В втрат на діодах) пульсуючого постійного струму???

імхо, без осцилографа там нема що міряти (і без розуміння осцилограм).

Dima4s · 29 Грудня, 2021 в 16:50

12 хвилин тому, dogbees сказано:

офтоп, звісно, але - ЯК???

на вході діодного моста має бути 220В змінного струму, а на виході - тих же 220В (мінус 0.5-1.5В втрат на діодах) пульсуючого постійного струму???

імхо, без осцилографа там нема що міряти (і без розуміння осцилограм).

хз) якби я знав то б не питав.. ще раз переміряв. на вході 201в АС, на виході моста 270в DC))

sasha2008lk · 29 Грудня, 2021 в 19:31

2 годин тому, Dima4s сказано:

хз) якби я знав то б не питав.. ще раз переміряв. на вході 201в АС, на виході моста 270в DC))

Якщо після моста стоїть конденсатор, то при 220 змінної напруги на вході, на виході буде 300 постійної (збільшується в 1,3-1,5 рази в залежності від ємності), але це без навантаження

Змінено 29 Грудня, 2021 в 19:38 користувачем sasha2008lk

Dima4s · 29 Грудня, 2021 в 19:40

Ладно. тоді інше питанння. світодіоди припаяні на гірлянду через один з різною полярністю. тобто якщо я подаю постійні + і - то світить одна половина, а якщо міняю полярність- світить інша половина. як заставити від блочка світити всю гірлянду? так розумію на виході ястояла якась мікросхема яка з великою частотою міняла полярність і світодіоди не встигали потухнути?

sasha2008lk · 29 Грудня, 2021 в 19:48

7 хвилин тому, Dima4s сказано:

Ладно. тоді інше питанння. світодіоди припаяні на гірлянду через один з різною полярністю. тобто якщо я подаю постійні + і - то світить одна половина, а якщо міняю полярність- світить інша половина. як заставити від блочка світити всю гірлянду? так розумію на виході ястояла якась мікросхема яка з великою частотою міняла полярність і світодіоди не встигали потухнути?

Послідовно через один?

Dima4s · 29 Грудня, 2021 в 19:58

6 хвилин тому, sasha2008lk сказано:

Послідовно через один?

ніби да. але не факт що прям через один.. йдеосновна коса, і вниз купа полос по два дроти і між ними прям припаяні світодіоди крапельки
https://epicentrk.ua/shop/mplc-girlyanda-firanka-rosa-3kh2-m-250-led-vid-usb-s-pul-tom-du-svitlodiodna-tepla-bilii-1ec4ec02-5eca-6276-8e03-81d3c5acbe4f.html?ssh=revenue&gclid=Cj0KCQiAq7COBhC2ARIsANsPATGloDGY-vOdsmBkjVGvGoJX1HRAahh8OP1wanMkOqjS5c3CASCLK1UaAnkzEALw_wcB

sasha2008lk · 29 Грудня, 2021 в 20:03

2 хвилин тому, Dima4s сказано:

ніби да. але не факт що прям через один.. йдеосновна коса, і вниз купа полос по два дроти і між ними прям припаяні світодіоди крапельки
https://epicentrk.ua/shop/mplc-girlyanda-firanka-rosa-3kh2-m-250-led-vid-usb-s-pul-tom-du-svitlodiodna-tepla-bilii-1ec4ec02-5eca-6276-8e03-81d3c5acbe4f.html?ssh=revenue&gclid=Cj0KCQiAq7COBhC2ARIsANsPATGloDGY-vOdsmBkjVGvGoJX1HRAahh8OP1wanMkOqjS5c3CASCLK1UaAnkzEALw_wcB

Та хз як вони підключені, треба дивитись що в коробочці управління, має ж бути

Dima4s · 29 Грудня, 2021 в 20:08

Щойно, sasha2008lk сказано:

Та хз як вони підключені, треба дивитись що в коробочці управління, має ж бути

так і підключені) через один. інколи через два, різною полярність паралельно. а коробочка - то те що я зверху сфоткав)

sasha2008lk · 29 Грудня, 2021 в 20:21

7 хвилин тому, Dima4s сказано:

так і підключені) через один. інколи через два, різною полярність паралельно. а коробочка - то те що я зверху сфоткав)

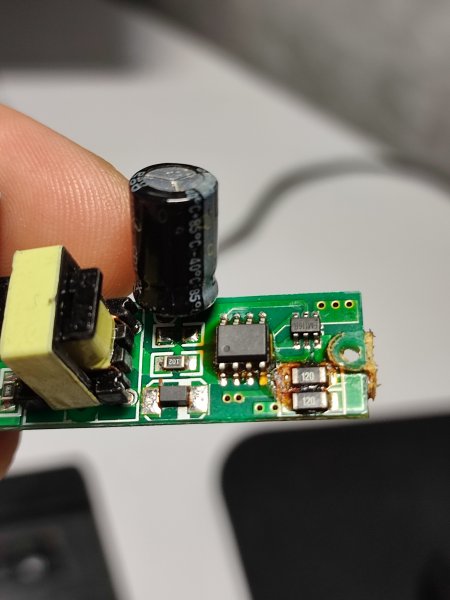

Та щось дивлюся, ніхера поняти не можу як воно робило :wacko: Сфоткай якісно праву сторону після трансформатора, маркування не видно

Dima4s · 29 Грудня, 2021 в 20:37

14 хвилин тому, sasha2008lk сказано:

Та щось дивлюся, ніхера поняти не можу як воно робило Сфоткай якісно праву сторону після трансформатора, маркування не видно

Мікросхема без маркування

sasha2008lk · 29 Грудня, 2021 в 21:05

26 хвилин тому, Dima4s сказано:

Мікросхема без маркування

Та так і не зрозумів як воно працює Аби в живу бачити. Але то вже після Пасхи хіба

sasha2008lk · 29 Грудня, 2021 в 21:23

Там флюсу чи каніфолі багато, може ту мікросхему без маркировки і два опори по 12 Ом випаювали. Як варіант, протерти тонким шаром спирту після свят (дихнути), або щось колхозити :0022:

Dima4s · 29 Грудня, 2021 в 21:38

11 хвилин тому, sasha2008lk сказано:

Там флюсу чи каніфолі багато, може ту мікросхему без маркировки і два опори по 12 Ом випаювали. Як варіант, протерти тонким шаром спирту після свят (дихнути), або щось колхозити

А як заставити працювати всі світодіоди від блока зарядки телефона не вкурсі? як подати змінну полярність?

dogbees · 31 Грудня, 2021 в 08:41

On 29.12.2021 at 18:50, Dima4s сказано:

хз) якби я знав то б не питав.. ще раз переміряв. на вході 201в АС, на виході моста 270в DC))

теоретично, ти можеш зловити амплітудне значення напруги після діодного моста до 300В, але який сенс ставити згладжуючий пульсації конденсатор ДО трансформатора змінного струму???

On 29.12.2021 at 23:38, Dima4s сказано:

А як заставити працювати всі світодіоди від блока зарядки телефона не вкурсі? як подати змінну полярність?

поставити мікросхемку з обв'язкою, яка буде "подавати змінну полярність"

але тепера модно робити управління гірляндами на ардуїнках - мо', @HWman щось підкаже?

On 29.12.2021 at 22:37, Dima4s сказано:

Мікросхема без маркування

On 29.12.2021 at 23:23, sasha2008lk сказано:

Там флюсу чи каніфолі багато, може ту мікросхему без маркировки і два опори по 12 Ом випаювали.

стирання маркувань з мікросхем - стандартна практика захисту від копіювання (заодно - і від ремонту)

sasha2008lk · 31 Грудня, 2021 в 08:52

9 хвилин тому, dogbees сказано:

стирання маркувань з мікросхем - стандартна практика захисту від копіювання (заодно - і від ремонту)

Іноді можна по підключенню вичислити, що за мікросхема.

HWman · 21 Січня, 2022 в 15:46

В 31.12.2021 в 10:41, dogbees сказал:

але тепера модно робити управління гірляндами на ардуїнках - мо', @HWman щось підкаже?

А шо там робити, WS2812B + МК і всі діла, бібліотек купа.

Ось так виглядає:
https://www.youtube.com/watch?v=N8wAr3D9qBM

HWman · 21 Січня, 2022 в 15:49

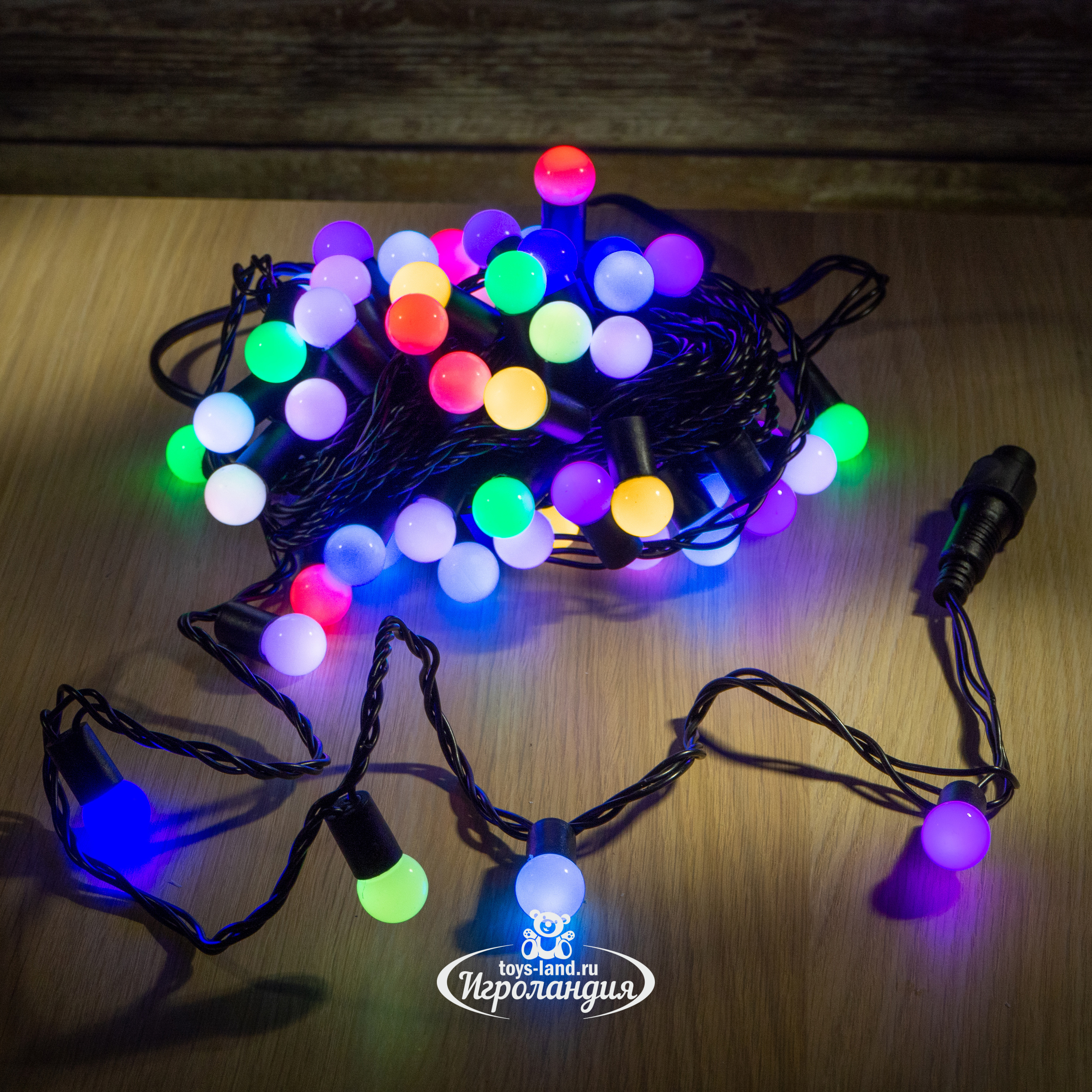

Є навіть ось такі виконання

Спойлер

Але по суті, це та ж світлодіодна стрічка на базі WS2812B

Harddriver · 10 Лютого, 2022 в 17:45

Потрібен таймер, шоб не зловживали потужним електроприладом Суть ідеї- має вмикатися від появи струму у лінії, і рахувати 30 хв. (настроюване) Якщо прилад за цей час не виключили - спрацьовує звукова сигналізація (прямо в таймері). Є якісь голові рішення, які можна для цього присобачити?

Unknown · 10 Лютого, 2022 в 21:30

Не готовий пристрій, але , думаю, що можна замутити схемку.

Добавити зврядку від телефона, і пищалку якусь. Головне щоб той таймер автоматично стартував програму при появі живлення.

6-30V Relay Module Switch Trigger Time Delay Circuit Timer Cycle Adjustable R06 Drop Ship
https://a.aliexpress.com/_9IJkyH

Змінено 10 Лютого, 2022 в 21:32 користувачем Unknown

HWman · 22 Березня, 2022 в 07:01

Всім привіт.

Хто допоможе з ЛУТом?

Доріжки 0.254 мм

Basil · 9 Квітня, 2022 в 20:54

буєнос ночес!

приблизно така схема

на виході приблизно 1,3 В, від регулювання майже не міняється... грішу на ЛМ-ку...

що підкажете?

і де знайти таку ЛМ-ку?

Змінено 9 Квітня, 2022 в 20:57 користувачем Basil

Factory · 10 Квітня, 2022 в 10:24

13 годин тому, Basil сказано:

буєнос ночес!

приблизно така схема

на виході приблизно 1,3 В, від регулювання майже не міняється... грішу на ЛМ-ку...

що підкажете?

і де знайти таку ЛМ-ку?

звичайний dc - dc перетворювач на 2а, з вхідною напругою в 40в

там в документації написано,

мінімально-можлива різниця між вхідною і вихідною напругою 1.5В

ну і прикол, там часом якщо в одну із сторін забагато накрутити багатообертовий резюк то в іншу може здаватись що він не міняє але варто зробити ще додаткові декілька обертів

Цитувати

LM2596T-ADJ
Производитель: Texas Instruments
Description: IC REG BUCK ADJ 3A TO220-5
Part Status: Not For New Designs
Voltage - Output (Min/Fixed): 1.2V
Voltage - Input (Min): 4.5V
Voltage - Output (Max): 37V
Synchronous Rectifier: No
Voltage - Input (Max): 40V
Topology: Buck
Supplier Device Package: TO-220-5
Frequency - Switching: 150kHz
Output Configuration: Positive
Operating Temperature: -40°C ~ 125°C (TJ)
Current - Output: 3A
Function: Step-Down
Number of Outputs: 1
Mounting Type: Through Hole
Output Type: Adjustable
Package / Case: TO-220-5 Formed Leads
Packaging: Tube

можу продати один на 5а або 2а але вхід до 27в там інша мікросхема

Змінено 10 Квітня, 2022 в 10:31 користувачем Factory

Basil · 10 Квітня, 2022 в 13:17

2 годин тому, Factory сказано:

можу продати один на 5а або 2а але вхід до 27в там інша мікросхема

перепрошую, не зрозумів пропозиції?

я хочу відремонтувати блок живлення PSU 3AT, який виконаний на LM2596T-ADJ за вищенаведеною схемою, параметри компонентів тільки трохи відрізняються. замість вказаних 12 В видає приблизно 1,3 В. так як схема проста, виходити з ладу та в принципі більш нічому окрім мікросхеми, то грішу саме на неї. тому прошу підтвердити або спростувати мої здогадки.

2 годин тому, Factory сказано:

якщо в одну із сторін забагато накрутити багатообертовий резюк то в іншу може здаватись що він не міняє але варто зробити ще додаткові декілька обертів

там не багатообертовий резюк, а звичайний підстроюваний, кручу від одного краю до другого, напруга майже не міняється...

Factory · 10 Квітня, 2022 в 17:09

3 годин тому, Basil сказано:

перепрошую, не зрозумів пропозиції?

я хочу відремонтувати блок живлення PSU 3AT, який виконаний на LM2596T-ADJ за вищенаведеною схемою, параметри компонентів тільки трохи відрізняються. замість вказаних 12 В видає приблизно 1,3 В. так як схема проста, виходити з ладу та в принципі більш нічому окрім мікросхеми, то грішу саме на неї. тому прошу підтвердити або спростувати мої здогадки.

там не багатообертовий резюк, а звичайний підстроюваний, кручу від одного краю до другого, напруга майже не міняється...

мабуть як стабілізатор опорної напруги зроблений

SCP-50-12- AC/DC-преобразователь в кожухе производства тайваньской компании MEAN WELL с функцией UPS. Источники питания SCP-50-12 используются для систем безопасности (пожарной и охранной сигнализации) и отличаются увеличенным значением тока подзаряда аккумуляторных батарей (АКБ) и встроенными цепями диагностики.

В нормальном режиме работы блоки питания SCP-50-12 с функцией ИБП обеспечивает питание нагрузки и подзаряжает батарею. В аварийном режиме источник питания SCP-50-12 с функцией UPS автоматически переводит нагрузку на резервное питание от аккумуляторной батареи.

в майбутньому рекомендую звернути увагу, і дешевше і надійніше і компактніше

Змінено 10 Квітня, 2022 в 17:15 користувачем Factory
