Хлопці, може в кого завалявся телевізійний С-К-М-24? Купив би.

[HWman]

https://el-mix.com.ua/ інтернет магазин "Братанів" з варшавки

[Darth]

1 година тому, HWman сказано:

https://el-mix.com.ua/ інтернет магазин "Братанів" з варшавки

Жаль, що сайт на російській мові, а так доволі непогано.

[HWman]

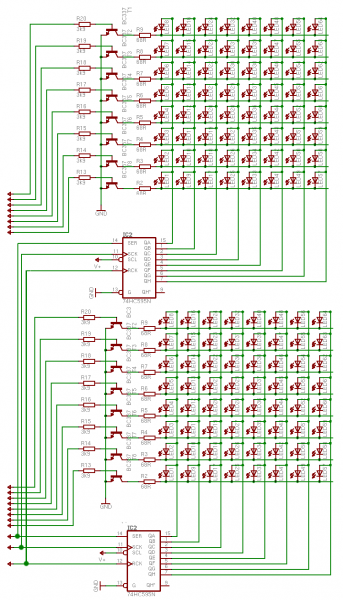

Привіт всім. Власне шукаю любу інформацію по такому схематичному рішенні.
Власне, є бігуча стрічка, на ній таких 4 модулі як на схемі, там де стрілки вони між собою всі зєднанні, дуже хочеться завести, а то лежить простоює таке чудо техніки.
У мене є невеличка відмінність, тут на схемі зображені біполярні транзистори, котрі рулять анодами катодами окремих світлодіодів, а у мене збірка Дарлінгтона ULN2003, але це суті роботи не змінює.

Пряме посилання на схему

[Lisovic]

Точно там де стрілки вони з'єднані? Тут або ця схема не відповідає твоїй, або десь помилка.

Якшо на цій схемі зєднати бази транзисторів, то обидва модулі будуть працювати синхронно.

[HWman]

В 18.07.2017 at 09:29, Lisovic сказал:

Точно там де стрілки вони з'єднані? Тут або ця схема не відповідає твоїй, або десь помилка.

Якшо на цій схемі зєднати бази транзисторів, то обидва модулі будуть працювати синхронно.

Нижні матриці світлодіодів і верхні керуються окремо.
Схема наближена, я не змалював з плати, а просто знайшов в інтернеті подібну по схемотехніці і в пеінті трохи підправив.

[Lisovic]

Нуу тоді розбираєшся з роботою сдвигового регістра і вперед. Почитати можна тут наприклад http://cxem.net/arduino/arduino166.php

[HWman]

В 23.07.2017 в 19:55, Lisovic сказал:

Нуу тоді розбираєшся з роботою сдвигового регістра і вперед. Почитати можна тут наприклад http://cxem.net/arduino/arduino166.php

Лінь, це скільки часу воно з'їсть. Відклав матрицю далі на шафу, може колись буде натхнення.

[Oli]

припаював потужнішу батарею до дитячої машинки на р/у,  випадково впало розпечене олово на плату, ніби на транзистор

розігрів зібрав,  думаю вмикну гляну... і дивлюсь що плата була увімкненна бл*.



не повертає тепер вліво, все інше працює.





хто може глянути?  чи можливо перепаяти той транзистор?

дякую

[Oli]

плата схожа на цю, ця ж мікросхема на 27Мг



[Oli]

Випаяв саме того, не повертає вправо, тобто він відповідає за поворот вправо...



Я не особо дружу з електронікою, але дещо можу.





Може хто має плату на 27 Мг ?

[Oli]

1 година тому, halcogen сказано:

Тут прості транзистори, дешьовка. Випаяйте того на який нахляпали оловом і впаяйте аналог. Подивіться уважно плату, можливо ще десь нахляпалось.





Саме такі можна перевірити щоб не випаювати?

[HWman]

3 часа назад, Oli сказал:

Випаяв саме того, не повертає вправо, тобто він відповідає за поворот вправо...



Я не особо дружу з електронікою, але дещо можу.





Може хто має плату на 27 Мг ?

А як на рахунок вай фай?




[Oli]

19 хвилин тому, HWman сказано:

А як на рахунок вай фай?




Пізніше можливо...

Час, ціна питання?

[Oli]

3 хвилин тому, halcogen сказано:

Випаювати прийдеться. Випаяйте, сходіть на базар в точку радіодеталей, купіть 2-3 аналога. В інтернеті подивіться виводи (кол. ем. баз) старого і нового. Впаяйте правильно. Є інший варіант - занесіть плату спеціалістам, напр. де паяють компи і подібне. Там вони вам поладять плату



мультиметра десь про****



ремонт дитячих іграшок не працює,  виходить не всі сьогодні ще й працюють

[Oli]

3 хвилин тому, halcogen сказано:

В мене був подібний випадок. Лінь було шукати згорівший транзистор, повипаював всі (7 чи 8 шт) і на їх місце повпаював нові по 1 грн/шт. Все запрацювало. Вся робота зайняла 30 хв.



напевно так і зроблю.

гляну на Варшавці зараз....

[HWman]

В 25.08.2017 в 03:26, Oli сказал:

Пізніше можливо...

Час, ціна питання?

Собівартість 5$ але це не закінчене рішення.

[difoto]

Вопрос із зала:

є камера спостереження , з якої сигнал подається на маленький монітор. Все живиться від 12 В.

Але вся конструкція кустарно-ламерська у вигляді двох проводів з крокодилами на кінцях.

Як краще зробити захист від дурака? Діод на один з проводів?

[HWman]

Від дурня, тобто людського фактору не захистишся, навіть якщо небезпечну зону на підприємстві обвішають колючою проволкою під струмом, когось обов'язково вб'є струмом.

[Factory]

On 22.02.2017 at 16:02, Deemon сказано:

банка 18650 повністю заряджена має 4V - це явний перебор для такої LED мєлкоти, на повному розряді, близько 3V якраз і починається робоча напруга таких діодів

в дрібних брелоках зазвичай CR2032 чи 2ААА = 3V - те що треба

для прикладу - мірнув m328p тестером мініатюрний RGB і трохи більший, білий діоди, результати  номінальних напруг - на фотках





на сканер можеш покласти деталі корпусу і розміри ш*в вказати?

теж такий маю

[Lisovic]

On 07.09.2017 at 13:30, difoto сказано:

Вопрос із зала:

є камера спостереження , з якої сигнал подається на маленький монітор. Все живиться від 12 В.

Але вся конструкція кустарно-ламерська у вигляді двох проводів з крокодилами на кінцях.

Як краще зробити захист від дурака? Діод на один з проводів?

Самий простий спосіб, це діод шотки на один з проводів, бажано на кожен з пристроїв по діоду. Але тут є нюанс, на діоді буде втрачатись напруга, десь до 0,7В на діоду шотки, і до 1,5В на звичайному діоді (залежить від споживаного струму і потужності самого діода). Є ще варіант це послідовно ставиться запобіжник, а паралельно споживачу потужний діод у зворотньому увімкнені, тоді при зміні полярності коло замкнеться через діод і згорить запобіжник. Плюс, напруга на схемі не падатиме, мінус - захист від дурака відносний, якщо замість запобіжника запхнуть гвіздок, то наступним згорить те що слабше.

[Revolver]

On 9/7/2017 at 1:30 PM, difoto said:

Як краще зробити захист від дурака?

не певен чи у вашому випадку підійде, але іноді достатньо зробити такої довжини провід, щоб підключити вихидило тільки правильно, типу чорний дістає до обох контактів, а червоний тільки до +

[HWman]

Порадьте недорогий Rail-to-rail операційний підсилювач, котрий працював би від 4-5В і бажано у DIP8 корпусі.



А то LM358 не дуже лінійний, похибка в 50 мА(при макс. діапазоні до 3.3 А) а то і більше.

[HWman]

В 14.09.2017 в 20:33, Lisovic сказал:

Самий простий спосіб, це діод шотки на один з проводів, бажано на кожен з пристроїв по діоду. Але тут є нюанс, на діоді буде втрачатись напруга, десь до 0,7В на діоду шотки, і до 1,5В на звичайному діоді (залежить від споживаного струму і потужності самого діода). Є ще варіант це послідовно ставиться запобіжник, а паралельно споживачу потужний діод у зворотньому увімкнені, тоді при зміні полярності коло замкнеться через діод і згорить запобіжник. Плюс, напруга на схемі не падатиме, мінус - захист від дурака відносний, якщо замість запобіжника запхнуть гвіздок, то наступним згорить те що слабше.

Думаете у камері не передбачений захист від дурня? По крайній мірі, якщо ненадовго зробити переполюсування то нічого не горить  .

[Lisovic]

1 хвилина тому, HWman сказано:

Думаете у камері не передбачений захист від дурня? По крайній мірі, якщо ненадовго зробити переполюсування то нічого не горить  .

Залежить від камери, може бути а може і ні. Якщо захисту нема, то від акумулятора згорить точно і відразу.
