Мій електрощиток))

[Coding]

Просто арматуру заборонено використовувати для заземлення, треба стальний прут або кутник. Це згідно ПУЕ. Здогадуєтесь чому так?

де заборонено - не знайшов, а те що пишуть - то бачив..

[ThinkMaster]

Коли ми здавали на категорію по електробезпеці, то викладач казав що заборонено, бо ця арматура при забиванні зменшує опір заземлення.

[V.Wolf]

усі 16 каналів розмикають тільки фазу, або контактором, або автоматом. N - завжди залишається підключеним. Навіщо його розмикати? Вимикач у вашій кімнаті розмикає також тільки один провідник?

N - маю на увазі в якості змінної (математично), а не нульової шини. Хочу вказати що коло буде без керування якщо автомат виб’є? Чи помиляюсь, є якась хитрість?

[lutsklife]

Для правильного заземлення використовують уголок не менше 50х50х4 в кількості не менше 3 шт. довжиною 3 м та зєднують іх полосою не менше 40х4.

Розміщення уголків може бути будь-яке (послідовно в один ряд або трикутником).

1. Викопуємо траншею глибиною не менше 80 см. Кувалдою забиваєм уголок, щоб залишилось 15-20 см над поверхнею.

2. Відстань між електродами (уголками) не менше 2 метрів.

3. Приварюємо полосу (надійно). Місце сварного шва промазуємо бітумною мастикою. Промазуємо добре, оскільки від цього залежить довговічність вашого контура заземлення + додатково можна обгорнути плівкою.

4. Перед тим як закопувати ОБОВЯЗКОВО потрібно перевірити опір контура заземлення спеціальним прибором. Опір повинен складати не більше 4 Ом. Якщо опір більше, вбиваємо ще один уголок.

5. До стіни біля щитка (бажано), виводимо полосу від контура і на ній приварюємо болт.

6. До щитка заводимо провід заземлення не менше 10м² мідь або не менше 16 м² алюміній.

Я це все рекомендую робити з власного досвіду монтажу контурів заземлення, оскільки це перевірено на практиці і підтверджено електролабораторіями.

P.S. Мене інколи просто вбивають продавці електроприборів своєю обізнаністю щодо контурів заземлення типу "Візьміть арматуру, забийте її в землю і звідти проводом приєднайте до бойлера". Це просто капец. Робіть все по правильному, оскільки це врятює вас і ваших близьких від пораження електричним струмом.

[Coding]

Хочу вказати що коло буде без керування якщо автомат виб’є? Чи помиляюсь, є якась хитрість?

Саме так, якщо автомат спрацює від перенавантаження чи КЗ, то ввімкнути можна буде тільки вручну після усунення неполадок.

[Кіліманджаро]

Для багатожильного кабелю, щоб не підгоряла планка, та не миготіло світло, можна використовувати наконечники:

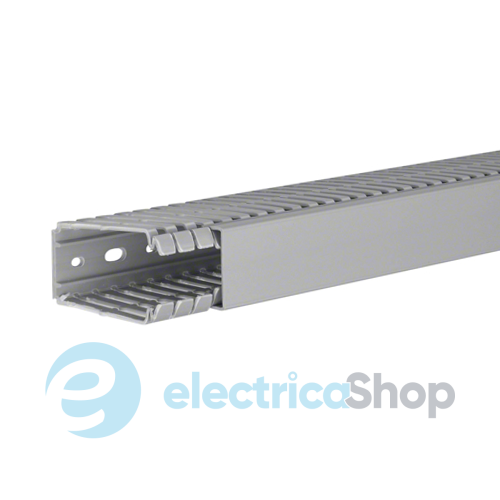

Для упорядкування кабелів - кабельканали:

[Sirgo]

Для багатожильного кабелю, щоб не підгоряла планка, та не миготіло світло, можна використовувати наконечники:

Накінечники не можна, а потрібно використовувати. Тільки обжимка має бути ось така

[Opel75]

Від відгоряння нуля на підстанції ти застрахувався контакторами, а від перевищення чи пониження напруги ?

При напрузі в однофазній мережі нижче скажем 180 В старт компресора холодильника в 50% випадків - це згоряння мотора, так як на такі струми обмотка не розрахована, мотор пралки - та сама історія.

http://axiomplus.com...dnofaznye/5846/

І вже якщо трифазна розетка а отже і трифазні прилади споживання в будинку (а крім ел. духовки це може бути і 3ф мотор - дровокол) при пропаданні однієї з фаз (згорів один із запобіжників на підстанції чи силовому трансформаторі) - мотору кердик, тому

http://axiomplus.com...ntrolya-faz/51/

Добавити, і буде по феншую.

Не сприймай як критику твоєї роботи, просто порада. Така річ як силовий щит робиться один раз, і служити повинен - вічно (якщо знаєш про що я).

Пропустив, добавлю. Відсутність накінечників при багатожильному проводі в силовому щиті - недопустимо. Зводить нанівець всю задумку (я про силову частину), так як з часом кожна ліца окислюється, контакт між жилами погіршується, опір збільшується, гранична А/мм2 зменшується і цей процес в прогресі по експоненті.

[Coding]

Про захист думав, поки немає, але в майбутньому думаю реалізувати у прошивці захист + прийдеться поставити кілька не складних датчиків.

Занижена напруга поки мені не грозить. А от завищена часто буває

[Maniko]

І вже якщо трифазна розетка а отже і трифазні прилади споживання в будинку (а крім ел. духовки це може бути і 3ф мотор - дровокол) при пропаданні однієї з фаз (згорів один із запобіжників на підстанції чи силовому трансформаторі) - мотору кердик, тому

http://axiomplus.com...ntrolya-faz/51/

Добавити, і буде по феншую.

Щоб захиститись від пропадання фази достатньо двох магнітних пускачів з котушками на 380В і ненада ніяких реле контроля фаз за 500грн.

[Jack]

Для захисту двигуна від пропадання фази необхідно не тільки використовувати 3 фазне реле контроля фаз за 500грн але й реле контролю напруги з термозахистом воно захистить Ваші струмоприймачі .

Котушка на 380 В лиш перевірить наявність 2 фаз з 3 х а ось від падіння напруги на 1 чи 2 чи 3 фаз не захистить.

При сучасній невідповідності напруги та струму нормам краще захистити Ваші струмоприймачі а ось Енергопостачальна організація не нестиме відповідальності від неякісних послуг.

Якість виконання монтажу залежить не тільки від якості обладнання але й від кваліфікації персоналу який виконує монтаж.

P.S. В мене 4 група допуску до і вище 1000В.

[Opel75]

То jeck Згідний. Не повіриш, наскільки лінь іноді детально описувати тривіальні ніби речі. ) Кожен для себе вирішує, як захистити своє обладнання.

P.S. Допуск такий же.

[Maniko]

Ну якщо захищатись від всього шо може бути то ще й нада подумати про захист від здвига фази, шось типу цього http://rza.org.ua/rele/read/Rele-kontrolja-naprjazhenija-i-ugla-sdviga-faz-RSNF_12.html

[buumb1]

Підкажіть як краще в розподільчій коробці з'єднувати провода (ппв 3*2,5) доброю старою скруткою чи наприклад задіяти клемні колодки?

[Opel75]

Підкажіть як краще в розподільчій коробці з'єднувати провода (ппв 3*2,5) доброю старою скруткою чи наприклад задіяти клемні колодки?

http://www.google.co...ed=0CCQQMygJMAk

перевіряв, 30 А тримає.

[Jack]

Застосовую ВАГО 100% гарантія можна застосовувати як комбінованих з"єднань мідь + алюміній так і для однотипових з"єднань.

Є різні типи з застосуванням для провідників

- мідні 0,75 ÷ 2,5 мм2 - одножильні 1,5 ÷ 2,5 мм 2 - багатожильні (з жорсткими жилками)

- Алюмінієві 2,5 мм2 - одножильні

• Номінальна напруга: 400 В

• Номінальний струм: 24 A - для мідних провідників; 16 A - для алюмінієвих провідників;

Передбачена можливість монтування даних клем на ДІН-рейку за допомогою монтажного адаптера 773-332.

[Coding]

Застосовую ВАГО 100% гарантія

Підкажіть як краще в розподільчій коробці з'єднувати провода (ппв 3*2,5) доброю старою скруткою чи наприклад задіяти клемні колодки?

Воно то добре, коли вразі чого можна відкрити коробку і перевірити/перещупати контакт. А що коробку під штукатурку? Особисто я використовую скрутку + зварку - на кінці роблю бульку з міді. Все це в термоусадку, а зверху трапяною ізолентою.

[Opel75]

Застосовую ВАГО 100% гарантія

Підкажіть як краще в розподільчій коробці з'єднувати провода (ппв 3*2,5) доброю старою скруткою чи наприклад задіяти клемні колодки?

Воно то добре, коли вразі чого можна відкрити коробку і перевірити/перещупати контакт. А що коробку під штукатурку? Особисто я використовую скрутку + зварку - на кінці роблю бульку з міді. Все це в термоусадку, а зверху трапяною ізолентою.

Я пропустив момент в розподільчій коробці. В себе робив скрутки 3 см і пропаював тугоплавким приппоєм. Трапчата ізоляція - і під штукатурку. Надіюсь, років з 20 послужить )

Всі клемніки добре використовувати в щитах, при вільному доступі.
