Електроніка =)

[Oli]

1 година тому, alexvvv сказав:

мабуть краще цей продати і купити з синусом



Напевно...

[Oli]

Хіба що шукати окремо стабілізатор 500-1000Вт

[Серега89]

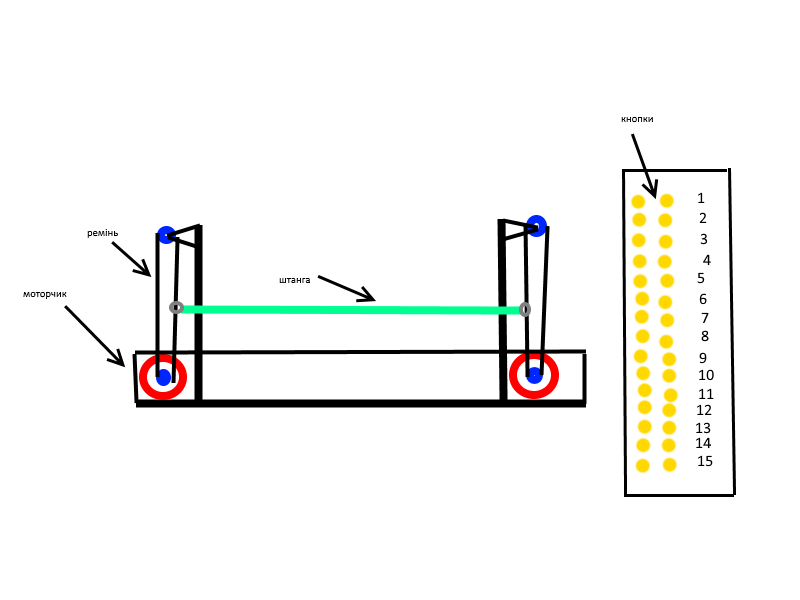

Планую модернізувати станок для різки пінопласту. Зробити автоматичне виставлення висоти зрізу, права ліва сторона незалежна.  Кожна кнопка кратна 1см, і при встановленні певної висоти, щоб світилася саме вона, або лампочка поряд.

Чи реально з принтера (двигун і ремінь) + якесь ардуіно і т.д. захімічити по відносно бюджетному таке чудо?



[Unknown]

А штанга у тебе жорстка чи нитка ніхромова? І яка її вага орієнтовна (чи потягнуть двигуни)?  А ще ж як будеш штангу в перекос ставити, а не в горизонт, то відстань між точками кріплення до ременя буде змінюватись. Ти подумав, як реалізувати механічну частину?

Думаю, що дана інфа буде корисна для потенційних помічників.

[Maniko]

4 годин тому, Oli сказав:

Хіба що шукати окремо стабілізатор 500-1000Вт

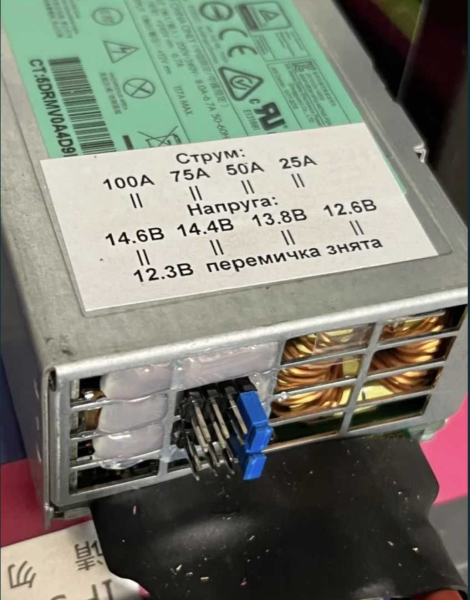

Достатньо зробити простого LC фільтра :





[Серега89]

2 hours ago, Unknown said:

А штанга у тебе жорстка чи нитка ніхромова? І яка її вага орієнтовна (чи потягнуть двигуни)?  А ще ж як будеш штангу в перекос ставити, а не в горизонт, то відстань між точками кріплення до ременя буде змінюватись. Ти подумав, як реалізувати механічну частину?

Думаю, що дана інфа буде корисна для потенційних помічників.

По ходу зліплю все, механічна частина  для мене не проблема. А от з електро , ще не дійшов того рівня.

Як варіант, взяти направляючі меблеві (їх будуть рухати вверх/вниз мотори) до них через ізолюючі колодки підцепити ніхромовий дріт. Компенсувати різницю довжини при перекосі можна за допомогою термо пружин на кінцях, або примітивніше - підвісити якийсь грузило на один кінець дроту, через ролік і т.д.

Враховуючи натяжку пружин на дроті і всі нюанси, двигун буде рухати обєкт вагою +/- 250 грам



[alexvvv]

15 hours ago, Maniko said:

Достатньо зробити простого LC фільтра :

воно не енерго ефективне, багато йде на нагрів

[Oli]

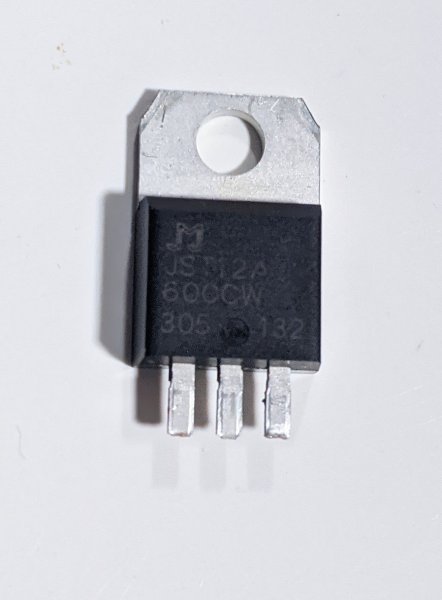

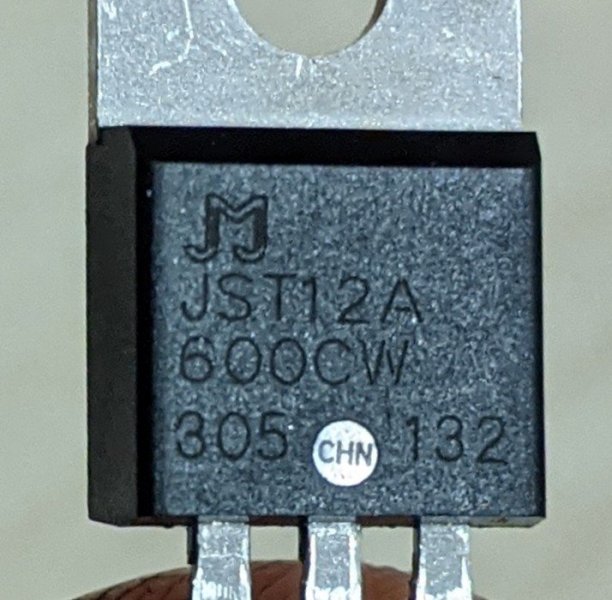

Підкажіть що це...?

Гуглиться симістор, на платі підписано TR





[YVitaliy]

14 годин назад, Oli сказав:

підписано TR

TRIAC

[Oli]

11 хвилин назад, YVitaliy сказав:

TRIAC



Тобто симістор...



Перевірив тестером, ніби робочий, але тен запуститися неможе, ривками по пів-секунди працює

[Oli]

По даташиту Igt=35mA

Я знайшов аналог лише Igt=25mA, норм буде?

[YVitaliy]

Це струм відкривання (максимальний). Тобто тиристор буде відкриватися меншим струмом. Є ймовірність, що буде зарано відкриватись. Якщо використовується просто як ключ (реле), то повинен працювати без проблем, якщо для плавного регулювання навантаження-може не підійти, потрібно вносити корективи в схему.

[Oli]

1 годину тому, YVitaliy сказав:

Це струм відкривання (максимальний). Тобто тиристор буде відкриватися меншим струмом. Є ймовірність, що буде зарано відкриватись. Якщо використовується просто як ключ (реле), то повинен працювати без проблем, якщо для плавного регулювання навантаження-може не підійти, потрібно вносити корективи в схему.



Ключ реле

[Factory]

16 годин назад, Oli сказав:



Ключ реле

керує ним контроллер чи резистор з конденсатором?

[Механік]

Доброго дня. Потрібні мікрики(тактова кнопка) +- 3х3мм. Висота 2 мм. Підкажіть колеги,  може в когось є або де купити можна. На сайтах мінімальна сума замовлення від 200 грн

[Oli]

8 годин назад, Механік сказав:

Доброго дня. Потрібні мікрики(тактова кнопка) +- 3х3мм. Висота 2 мм. Підкажіть колеги,  може в когось є або де купити можна. На сайтах мінімальна сума замовлення від 200 грн



https://el-mix.com.ua/ua/g9729081-mikropereklyuchateli





https://el-mix.com.ua/ua/g14825763-knopki-taktovye



Варшавка, пав.159

[Механік]

16 годин назад, Oli сказав:



https://el-mix.com.ua/ua/g9729081-mikropereklyuchateli





https://el-mix.com.ua/ua/g14825763-knopki-taktovye

Дякую . Дивився. Там нема такої як мені треба

[YVitaliy]

3 години назад, Механік сказав:

як мені треба

https://radiolux.com.ua/catalog/5899



[Механік]

В 15.02.2024 в 00:31, YVitaliy сказав:

https://radiolux.com.ua/catalog/5899



Дякую. Вже замовив
