Грунтовий повітряний теплообмінник, що буде реалізований в с. Боратин

[Антон135]

В 29.01.2017 at 13:38, energoaydut сказал:

Система опалення складатиметься з твердопаливного котла (буде основним) + бак акумулятор на 1000л, + 250л бойлер непрямого нагріву, а також із конденсаційного газового котла. Згодом в систему будуть додані сонячні колектори (в баці акумуляторі і бойлері передбачені теплообмінники для цього). Все це керуватиметься спеціальною автоматикою із тижневими програматорами для економії теплової енергії. Магістралі опалення і тепла підлога будуть виконані трубою Rehau Stabil та Rautherm S, обвязка котельні - мідь.

в зимовий період тепло від СК йде у систему опалення, тут все зрозуміло. а що буде влітку? система ГВ не "з"їсть" все тепло від СК, куди воно (тепло) буде витрачатись



і друге питання: чи є різниця між Вашою схемою ГТ (ревізійний колодязь-вхідна шахта-труба-будинок) та наступною схемою вхідна шахта-труба-ревізійний колодязь-вхід в будинок? якщо можна, вкажіть плюси, мінуси цих схем. дякую.

[energoaydut]

Только что, Антон135 сказал:

в зимовий період тепло від СК йде у систему опалення, тут все зрозуміло. а що буде влітку? система ГВ не "з"їсть" все тепло від СК, куди воно (тепло) буде витрачатись

Не правильно Ви зрозуміли! В зимовий і літній періоди тепло від сонячного колектора йтиме в бойлер непрямого нагріву води для гарячого водопостачання, а якщо, як Ви сказали система ГВ не "з"їсть" все тепло від СК, то тепло йтиме в бак-акумулятор системи опалення, а його об"єм 1000л! (для цього в нього є спеціальний змійовик-теплообмінник). модель бака-акумулятора Drazice NAD 1000 V4 якщо цікаво! Ну але якщо розбору не буде і сонце зможе нагріти 1250 л води до 90+ градусів, то тоді треба буде поставити датчик-термостат, який подасть напругу на нормальнозакритий соленоїдний кран, який відкриється і вода буде кудись витікати, наприклад влючиться автополив, тільки вихід на автополив треба щоб був після трьохходового змішувального клапана, який подасть на полив воду не 90+ градусів, ну а хоча б 40-45... якось так, але як буде точно скажу після того як змонтую цю систему!:)

Только что, Антон135 сказал:

чи є різниця між Вашою схемою ГТ (ревізійний колодязь-вхідна шахта-труба-будинок) та наступною схемою вхідна шахта-труба-ревізійний колодязь-вхід в будинок? якщо можна, вкажіть плюси, мінуси цих схем. дякую.

Основною особливістю другого варіану (вхідна шахта-труба-ревізійний колодязь-вхід в будинок) є те, що стікання конденсату влітку відбуватиметься за рухом повітря і ніби має покращити його відвід, адже рух повітря не створюватиме опору потоку конденсату



В моїй схемі (ревізійний колодязь-вхідна шахта-труба-будинок) виходить, що конденсат стікатиме проти руху повітря, але тут є велике АЛЕ!!! В моїй схемі перепад між входом труби в будинок і відміткою дна конденсатовідвідника складає більше 1,5 м!!! Тобто ухил труби (більше 6 см на кожен метр труби) я вважаю без проблем забезпечить стікання конденсату!

А тепер про перевагу моєї схеми! Як Вам напевно відомо тепле повітря легше за холодне і відповідно завжди прагне підійматись вверх. Тому логічно, що повітрю набагато легше гравітаційним способом йти по трубі, яка підіймається по ходу до будинку. Якщо ж труба від повітрозабірника до будинку буде опускатись, то відповідно гравітаційний рух повітря (без вентилятора) буде ускладнений, а може й взагалі дуже слабкий... Тому вважаю, що моя схема більш правильна при умові дотримання правильних ухилів і дозволить взимку працювати теплообміннику навіть без приточного вентилятора! Але вирішувати як завжди Вам!:)

[energoaydut]

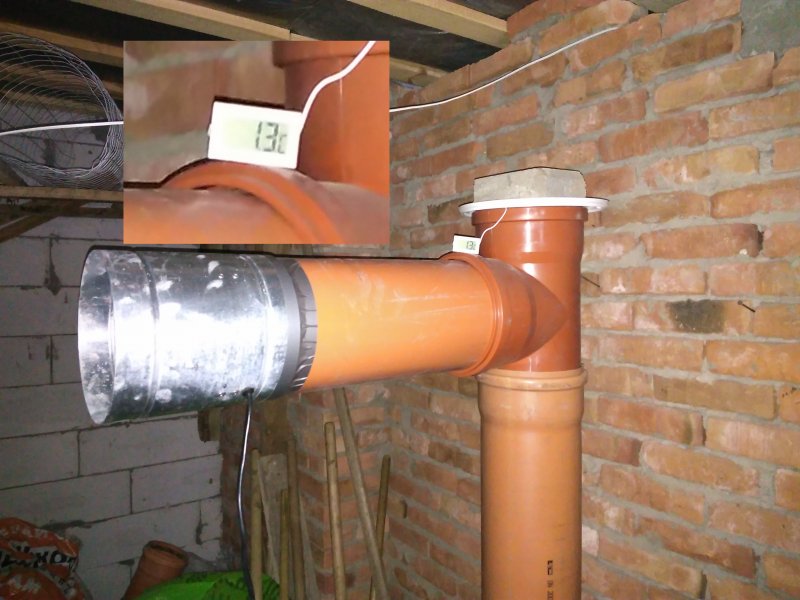

12.02.2017р Проведено чергові випробування грунтового повітряного теплообмінника:



Температура повітря на вулиці:  -7ºС

Температура повітря на виході з теплообмінника: +1,3ºС

Після того як  було запущено вентилятор на повну потужність, тобто 405 м^3/год. температура в теплообміннику через 15 хв роботи опустилась до +0,9ºС  і так трималась протягом години роботи.

Далі я поїхав у своїх справах, залишивши увімкненим вентилятор на повну потужність. Повернувшись через 2 години, теплообмінник на виході видавав +0,3 ºС. Вимкнувши вентилятор, через 3 хв при доволі потужному гравітаційному потоці (без вентилятора) з теплообмінника на виході встановилась температура +0,9 ºС.



Висновок: за 3 години роботи через теплообмінник пройшло приблизно 1200 м3 повітря нагрівшись при цьому на 7,5ºС! Але найголовніше, що при такій серйозній швидкості протоку повітря за 3 години роботи він всерівно видавав плюсову температуру, тобто навіть при таких об"ємах повітря мій рекуператор не замерз би (якби був встановлений:):):))



За розрахунками отримано близько 3 кВт/год теплової енергії за 3 години роботи, тобто 1 кВт/год за одну годину роботи...



[Антон135]

2 часа назад, energoaydut сказал:

Ну але якщо розбору не буде і сонце зможе нагріти 1250 л води до 90+ градусів, то тоді треба буде поставити датчик-термостат, який подасть напругу на нормальнозакритий соленоїдний кран, який відкриється і вода буде кудись витікати, наприклад влючиться автополив, тільки вихід на автополив треба щоб був після трьохходового змішувального клапана, який подасть на полив воду не 90+ градусів, ну а хоча б 40-45... якось так, але як буде точно скажу після того як змонтую цю систему!:)

буду чекати результатів роботи. сподіваюсь, чекати встановлення СК довго не доведеться )). а якісь теоретичні розрахунки щодо теплової потужності від СК в літній день та швидкості нагрівання бака-акумулятора в 1000 л до критичної температури проводились? чи така подія взагалі може статись? розумію, що це також залежить від кількості панелей...

по другому питанню, дякую за роз"яснення

[energoaydut]

10 часов назад, Антон135 сказал:

а якісь теоретичні розрахунки щодо теплової потужності від СК в літній день та швидкості нагрівання бака-акумулятора в 1000 л до критичної температури проводились? чи така подія взагалі може статись? розумію, що це також залежить від кількості панелей...

Цього року СК не будуть встановлюватись із-за обмеження в бюджеті, тому точних розрахунків не проводив... Для початку потрібно зробити щоб хоча б дровами та газом все нагрівалось, а потім і про сонечко подумаємо!:)

[energoaydut]

13.02.2017р.  Вечір

Температура повітря на вулиці:  -7ºС

Температура повітря на виході з теплообмінника: +1,3ºС





Температура грунту на глибині 1,5 метра (0,5 метра над поверхнею труби теплообмінника, контрольна шахта №2 по-середині труби): +3,2ºС

[sergkots]

2 годин тому, energoaydut сказано:

Температура грунту на глибині 1,5 метра (0,5 метра над поверхнею труби теплообмінника, контрольна шахта №2 по-середині труби): +3,2ºС

А якби закопати ще нижче? В підземеллях під костьолом +8 тримається.

[energoaydut]

В 09.12.2016 at 21:09, energoaydut сказал:

Поки робив заміри лише в шахті №2, бо це 2-х метрова трубка, під землю заходить на 1,5 м (в мене термометр з виносним датчиком із кабелем довжиною 2м)

Це було

07.12.2016р.

Температура повітря на вулиці:  -5ºС

Температура повітря на виході з теплообмінника: +3ºС

Вологість повітря на виході з теплообмінника 60%

Температура грунту на глибині 1,5 м: +6ºС



Тобто більше ніж 2 місяці назад температура на дні цієї шахти була +6ºС, а зараз +3,2ºС. Це при тому, що теплообмінник порацює майже без перерви і на вулиці цієї зими досить холодно! Тому глибше закопувати немає сенсу! Цікаво було б ще поміряти грунт на глибині 2м в шахті №1, але поки немає чим, бо там потрібен датчик з довжиною дрота більше 2,5м... (така довжина трубки, в яку слід опускати термодатчик/термометр)

[energoaydut]

15.02.2017р.  (з примусовою циркуляцією)

Температура повітря на вулиці:  +0ºС

Температура повітря на виході з теплообмінника: +1,9ºС

[RojkFV]

Зявилась така думка: якщо використати ГПТ в парі з тепловим насосом повітря/вода, чи можливо буде обігрівати невеликий будинок?

[energoaydut]

В 19.02.2017 at 14:48, RojkFV сказал:

Зявилась така думка: якщо використати ГПТ в парі з тепловим насосом повітря/вода, чи можливо буде обігрівати невеликий будинок?

В теорії ГПТ повинен дати додаткові кіловати для такого типу теплового насоса, але як на практиці це реалізувати??? Щоб ГПТ підігрівав теплообмінник теплового насоса, це потрібно влаштувати обдув цього теплообмінника повітрям з ГПТ, теплообмінник т. насоса ставлять на вулиці на відкритому повітрі, як в таких умовах повітря з ГПТ підігріватиме його??? Хіба влаштовувати якусь конвекційну камеру навколо теплообмінника т. насоса куди буде подаватись повітря з ГПТ, але це вже якийсь "дибілізм" вибачте...

[Nokian]

А для чого ти його взагалі робив?

[RojkFV]

Якщо підєднати трубу ГПТ як на схемі? Якщо температура повітря на вході в ТН буде => нулю, то згідно графіку ця схема повинна непогано справлятись. А якщо ще для його живлення використати фотовольтаніку то виходить афігенно крута система. ГПТ+рекуператор, ГПТ+ТН повітря/вода (опалення і гаряча вода) + Сонячні панелі.

[energoaydut]

В теорії так! Спробуйте!:) Розкажете всім нам, що у Вас вийшло!

[energoaydut]

А тепер тестуємо як система працює на охолодження!



01.04.2017р.  (з примусовою циркуляцією)

Температура повітря на вулиці:  +21,5ºС

Температура повітря на виході з теплообмінника: +9,1ºС



Дослідження проводилося протягом 1 години з продуктивністю 400 м3/год



Охолоджує повітря більше ніж на 12ºС! Супер!!!



Далі буде.

[energoaydut]

02.08.2017р.  (з примусовою циркуляцією)

Температура повітря на вулиці:  +33ºС

Температура повітря на виході з теплообмінника: +18,8ºС



Дослідження проводилося протягом 3 годин з продуктивністю 400 м3/год



Охолоджує повітря більше ніж на 14ºС!

[Scorpio]





Ще стадія будівництва чи вже живете?

[energoaydut]

стадія будівництва поки... змонтував опалення, сподіваюсь цієї зими будинок вже буде опалюватись

[AnimaNoir]



В 03.08.2017 в 18:03, Scorpio сказал:





Ще стадія будівництва чи вже живете?

Блін чувак, 1 година ночі понеділка... Пішов передивлюватись ДМБ.

[energoaydut]

19.08.2017р.  (з примусовою циркуляцією)

Температура повітря на вулиці:  +31ºС

Температура повітря на виході з теплообмінника: +19,6ºС



Дослідження проводилося протягом 2 годин з продуктивністю 400 м3/год



Охолоджує повітря більше ніж на 11ºС!

[pray]

Привіт. Вже рік проживаю в будинку з ГТО і рекуперацією. Зиму пройшли не просто добре, а чудово. Ефективність мене вразила. При найнижчій температурі - 21 на дворі, в ГТО була температура +12,3. (Показники знімались щодня. Система працювала не менше як 14 годин на добу, а інколи декілька днів поспіль). В мене є тема на російському форум.хаус (бо більшість інформації брав звідти). Якщо дозволите то скопіюю сюди. Доречі, 2 дні тому робили дезінфекцію ГТО. Про це також напишу. Зараз температура в ГТО +19,5, на дворі +17,0, надходить в будинок після рекуператора 23,1, витягує 23,5.
м.Рівне

[Factory]

11 годин тому, pray сказано:

Привіт. Вже рік проживаю в будинку з ГТО і рекуперацією. Зиму пройшли не просто добре, а чудово. Ефективність мене вразила. При найнижчій температурі - 21 на дворі, в ГТО була температура +12,3. (Показники знімались щодня. Система працювала не менше як 14 годин на добу, а інколи декілька днів поспіль). В мене є тема на російському форум.хаус (бо більшість інформації брав звідти). Якщо дозволите то скопіюю сюди. Доречі, 2 дні тому робили дезінфекцію ГТО. Про це також напишу. Зараз температура в ГТО +19,5, на дворі +17,0, надходить в будинок після рекуператора 23,1, витягує 23,5.
м.Рівне

ви пишіть, думаю всім буде цікаво, ви вже більше юзаєте систему можливо розкажете нюанси

[pray]

Процитую.

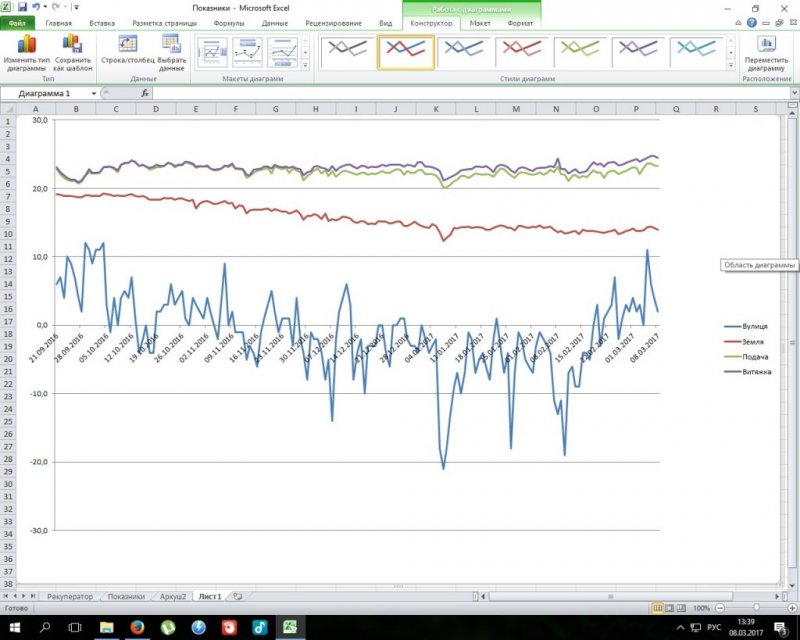

И так, более года назад был реализован грунтовый теплообменник (ГТО) с рекуперацией в городе Ровно, Украина. Начиная с сентября месяца и по сегодняшний день, каждый день я снимал показатели (температура воздуха на улице, температура после ГТО, температура подачи в дом после рекуператора и температура вытяжного воздуха). Рекуператор работал каждый день не менее 14 часов, а иногда и несколько суток подряд. Стабильно нон - стоп работал ночью (самое холодное время суток). Показатели всегда снимались утром. Честно говоря, я был очень удивлен результатом. Я не ожидал такой эффективности как от ГТО так и от самого рекуператора.

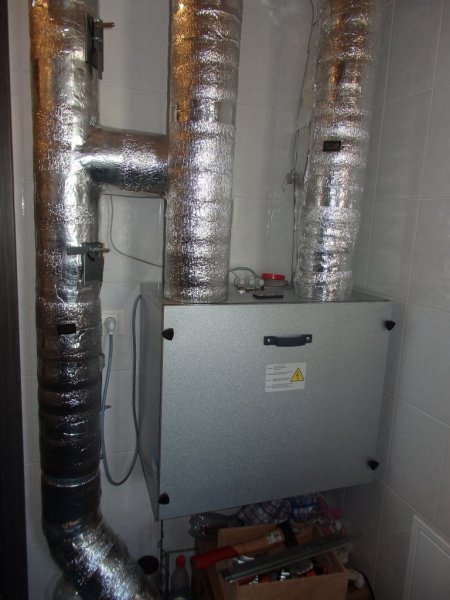

Расскажу о технической стороне вопроса. Дом одноэтажный, площадь 160 м кв. Рекуператор установлен в котельной на стене. Модель рекуператора ВЕНТС ВУТ 300 Э2В ЕС. Разводка воздуховодов сделана на втором этаже трубами 160 с переходом в 125 на выходе. Так как чердак не отапливается, все воздуховоды были утеплены и уложены в минеральную вату толщиной 40 см, а сверху уложена доска 40 мм. Сделано 6 точек подачи (4 в комнатах и 2 в зале) и 3 точки забора (2 в санузлах и 1 в простирочной). Были сделаны еще 2 точки забора по рекомендации монтажников в коридоре, но мы их заглушили и не используем.

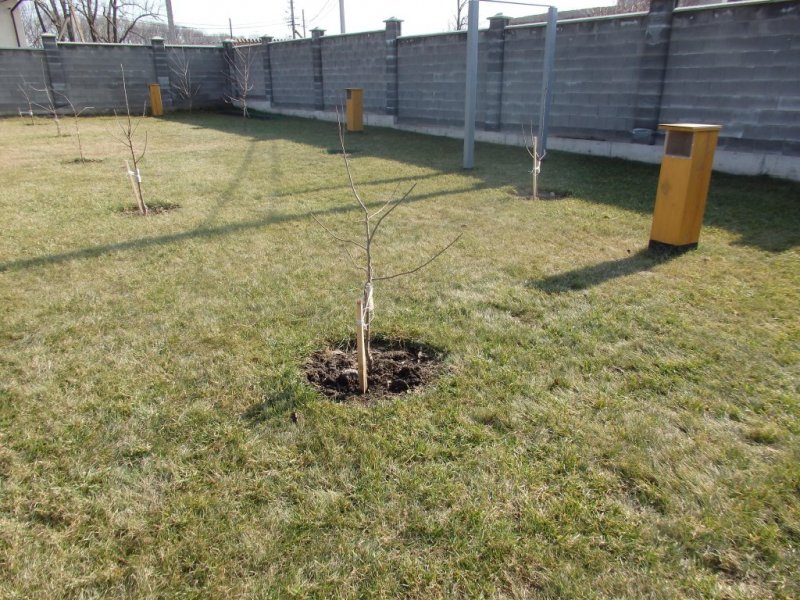

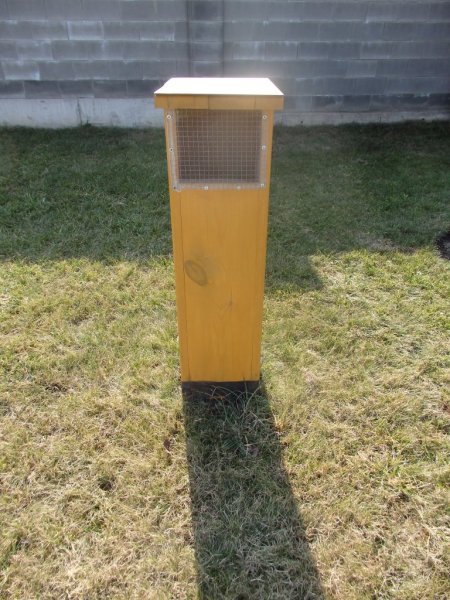

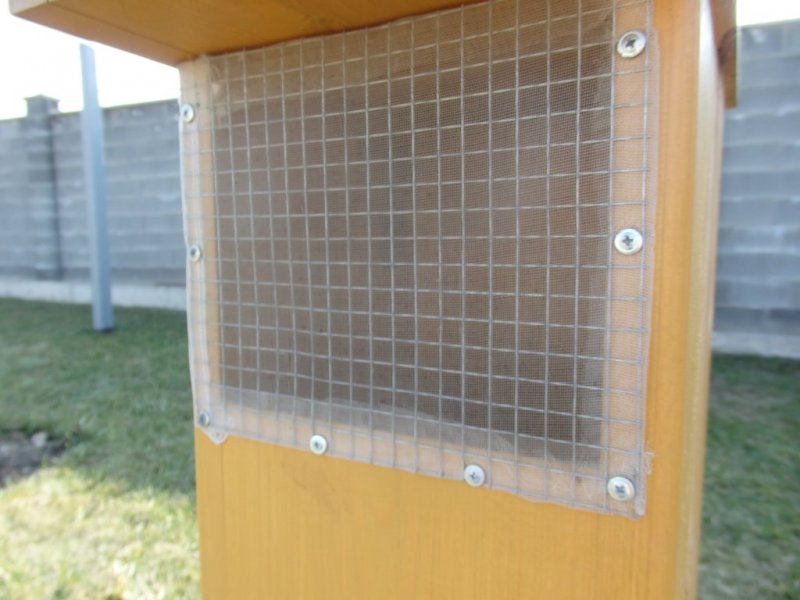

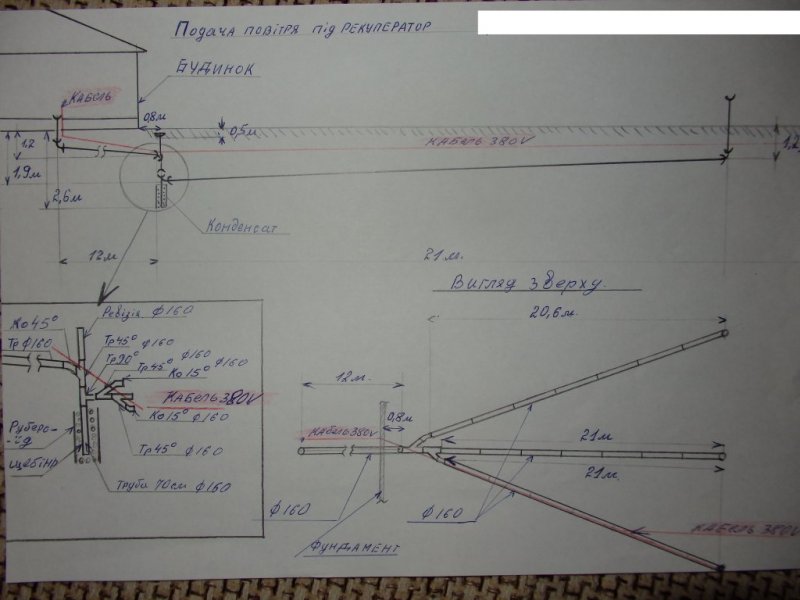

Перейдем к ГТО. ГТО смонтирован з канализационных ПВХ труб, диаметром 160 мм. Общая длинна около 60 м, плюс 12 метров под домом. Три труби (по 20м) уложены «веером» и сведены в одну точку, где сделан дренаж, а от дренажа идет одна труба (12м) под домом к рекуператору. Соответственно сделано три воздухозаборника, спрятанных под деревянными коробами. Дренаж негерметичный.

А теперь об эффективности. За время наблюдения температура в ГТО не опускалась ниже 12,8 С (на улице -18 С, -21 С). А под конец февраля, начало марта восстановилась к 14,0 С. Разница температур подачи/забора воздуха в доме колебалась от 0,5 до 1,5 С, но в основном держалась около 1,0 С, а это эффективность порядка 95% (достигнута, конечно, при помощи подогретого воздуха з ГТО). Как бонус сделан также забор воздуха напрямую з под кровли, использовался в солнечные, но холодные дни, но очень редко. Думаю, что в межсезонья будем использовать чаще.

Если подвести итог, хочу сказать, что мы остались очень довольны данной системой, а ее эффективность превзошла все наши ожидания. Лично для меня данная система это прежде всего комфорт и здоровья, а уже потом экономия. Хотелось, конечно, посчитать сколько энергии удалось сэкономить, но пока не было времени изучить как правильно это сделать.

[pray]

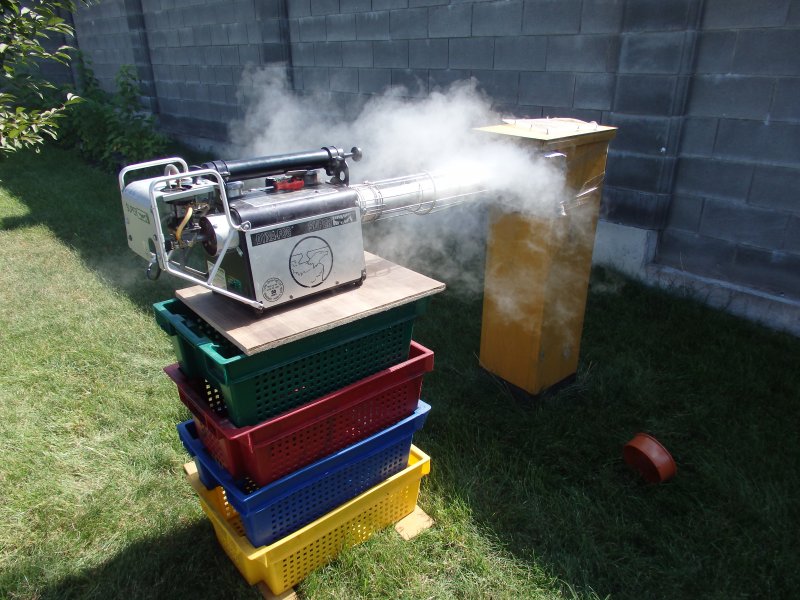

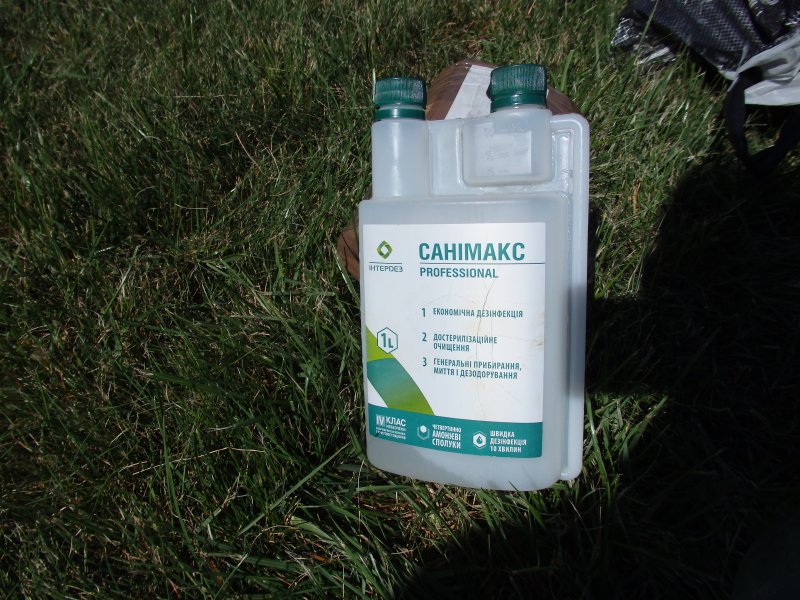

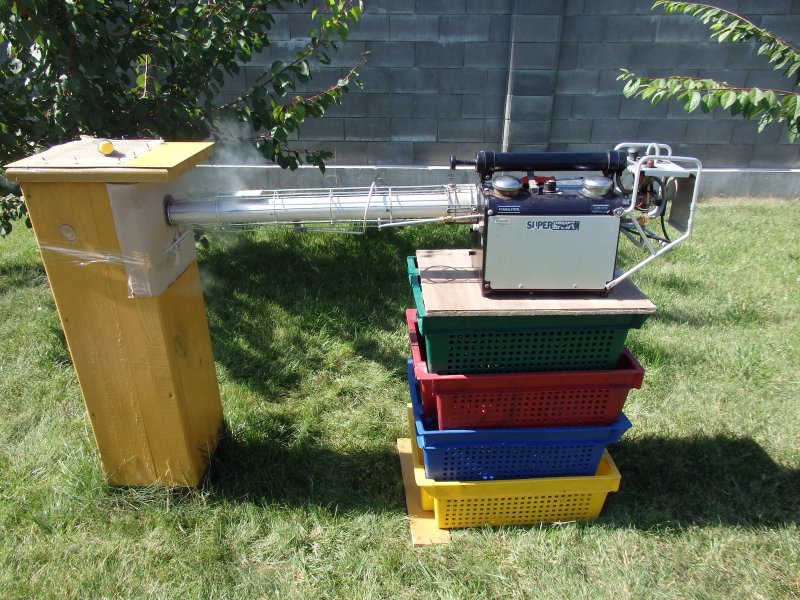

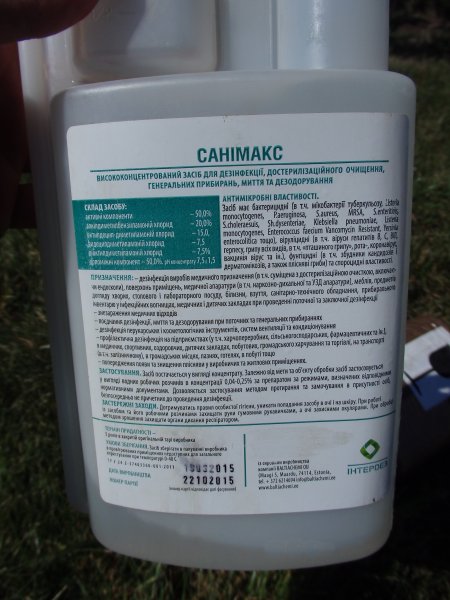

Два дні тому робили дезінфекцію ГТО. Спочатку планувалося затопити систему водою з розчином хлораміну (розчин 10мл на 1 літр). Це був би досить трудомісткий процес. Крім того були певні зауваження від користувачів на іншому форумі. Я з цими зауваженнями не згідний, але тим не менше. А потім натрапили на спосіб яким дезінфікують медичні, виробничі та інші приміщення. Цей спосіб виявився дуже простим і швидким. Надіюсь не менш ефективним. Встановлювалась спеціальна парова гармата в один з повітрозабірників, два інших на цей час закривались. Вентиляція в самому будинку закривалась, а рекуператор працював прямо на вулицю. Таким чином заповнювали гілку ГТО , після чого її закривали і переходили до іншої. Коли продули всі гілки, систему закрили на кілька годин (рекомендують не менше 2). А ввечері відкрили і продули. І знову користуємось Весь процес зайняв десь хвилин 20 і обійшовся нам в 5 літрів води і 300 грн
П.С. спеціаліст з фітосанітарної інспекції казав, що зробив концентрацію 20 мл на 5 літрів води, хоча при дезінфекції приміщень від туберкульоз (найважче вбити саме туберкульозну паличку) роблять концентрат 2,5 мл на 1 літр. Це з його слів.

[kayot]

1 час назад, pray сказал:

Модель рекуператора ВЕНТС ВУТ 300 Э2В ЕС

Ця установка має два електричних нагрівача повітря. Ви їх відімкнули?
