Роблю міні ЧПУ на arduino потрібна допомога.!

Factory · 30 Грудня, 2016 в 17:39

блін, файл зрозиірами 1:1 мм

далі гоу на факторію, там зразу на всі запитання спитай як ви рахуєте ціну всього різу по файлу, калькулятором?

повір заікнеться і направить до того хто в арткамі або чому там підготовляє все до фрезеровки,

як ні то скажи є моменти які тре уточнити із спецом що буде складати програму для керування тай усе,

говорив я з тими бабами, дивні люди

доречі, яку товщину вони там можуть фрезернути?

тут вже дурні ідеї зявилис

Aleks_lutsk · 5 Січня, 2017 в 06:34

Мені 15 мм без проблем., але думаю що і товстіша.

RojkFV · 5 Січня, 2017 в 10:37

В 30.12.2016 at 19:39, Voronin10 сказал:

доречі, яку товщину вони там можуть фрезернути?

тут вже дурні ідеї зявилис

Залежить від робочого ходу по "Z" і інструменту, думаю біля 10 см.

Factory · 22 Січня, 2017 в 20:07

Почало все так сказать "получатись" (вивод dxf -> Gcode) думаю зроблю правку макроса для того шоб руцями не мінати кучу тєлодвіженій осі Z на команди включення лазера, і не все так просто надіюсь таки допіляю, цікаво блін, трохи розкурив г код попутно

Aleks_lutsk · 20 Лютого, 2017 в 19:51

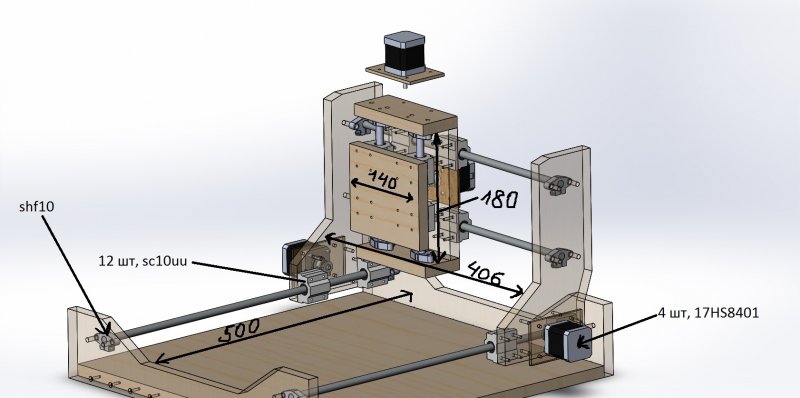

Знову я думав думав, Вирішив замінити направляючі, підшипники, і кріплення направляючих, на більш потужніші. Замовив підшипники SC10UU, кріплення валів 10, направляючі 10 , кріплення валів 8, і підшипники sc8uu продаю.

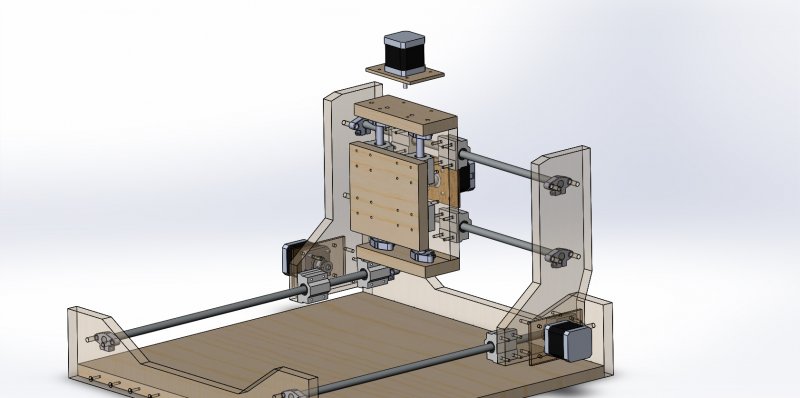

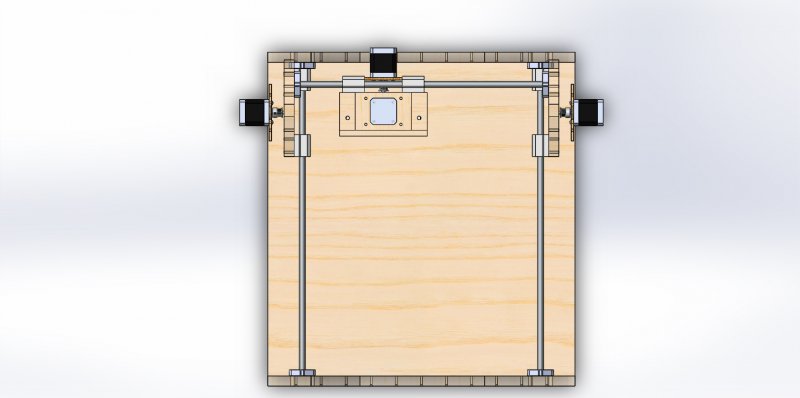

Ось що вийшло. Вирішив матеріал, дубова шліфована дошка. 900х800х16. Саме дешевше що виходитью. Два двигуни з двох сторіню чекаю пропозицій. і зауважень.

Aleks_lutsk · 20 Лютого, 2017 в 20:02

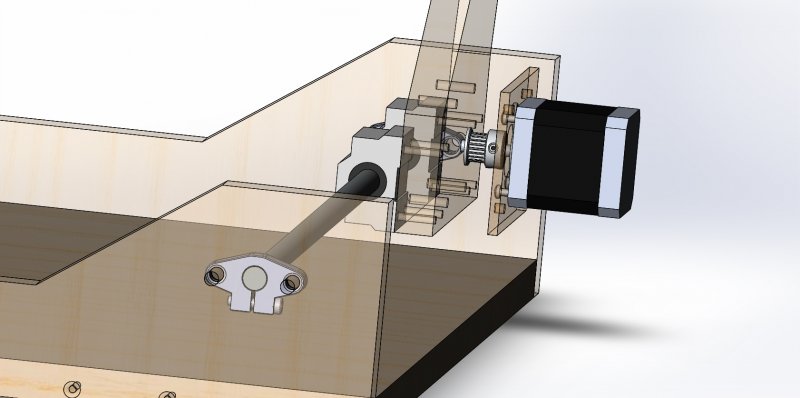

вирішів робити так

Aleks_lutsk · 20 Березня, 2017 в 08:27

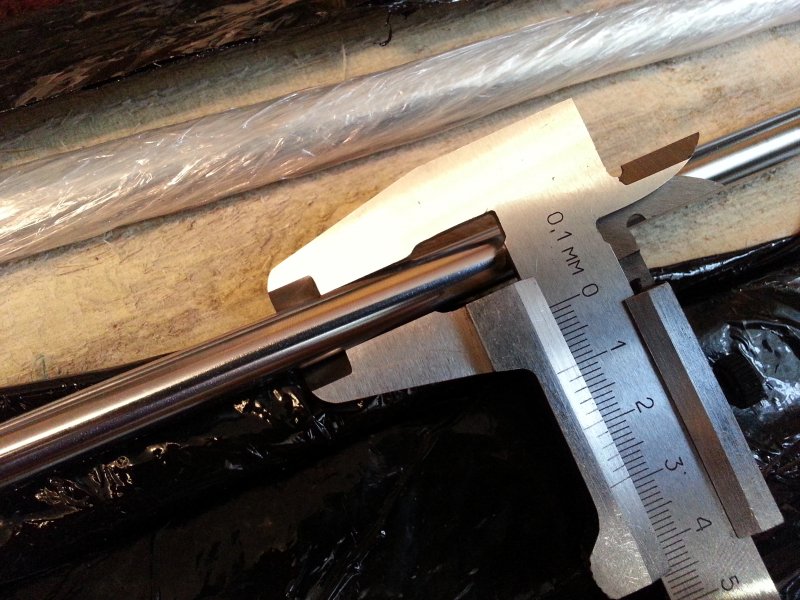

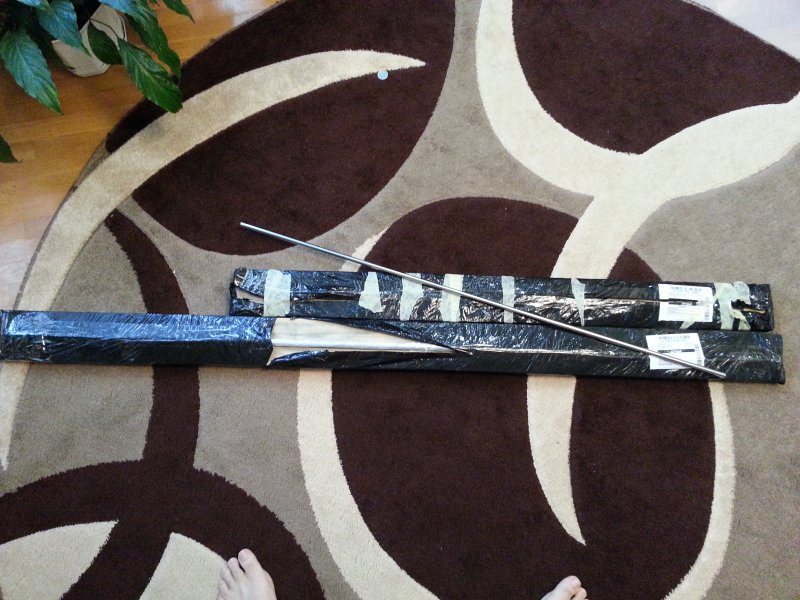

Ось сьогодні отримав вали 1 м, 1,5 м - дыметром 10 мм. ! Замовляв з prom.ua

Factory · 20 Березня, 2017 в 18:03

ну коли вже?

чи ще не все є?

Aleks_lutsk · 21 Березня, 2017 в 11:16

ще не все ! Ще половина в дорозі!

Aleks_lutsk · 21 Березня, 2017 в 15:16

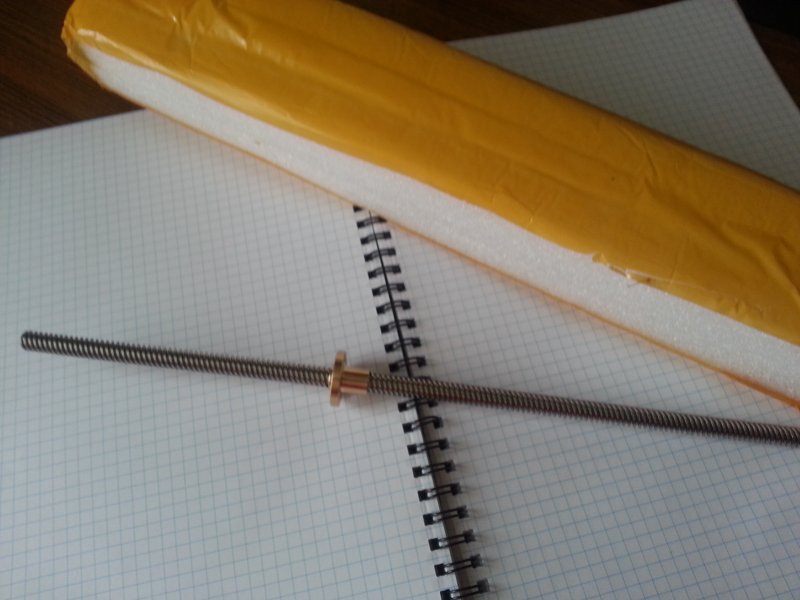

Ура !!!

RojkFV · 21 Березня, 2017 в 23:52

@halcogen Думаю з цим проблем не буде,) Звичайна робота для токаря.

Aleks_lutsk · 29 Березня, 2017 в 05:34

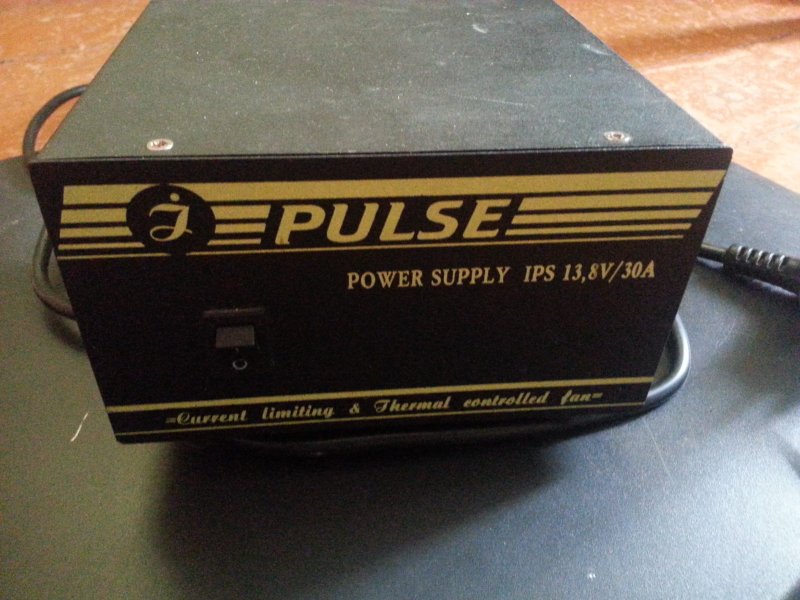

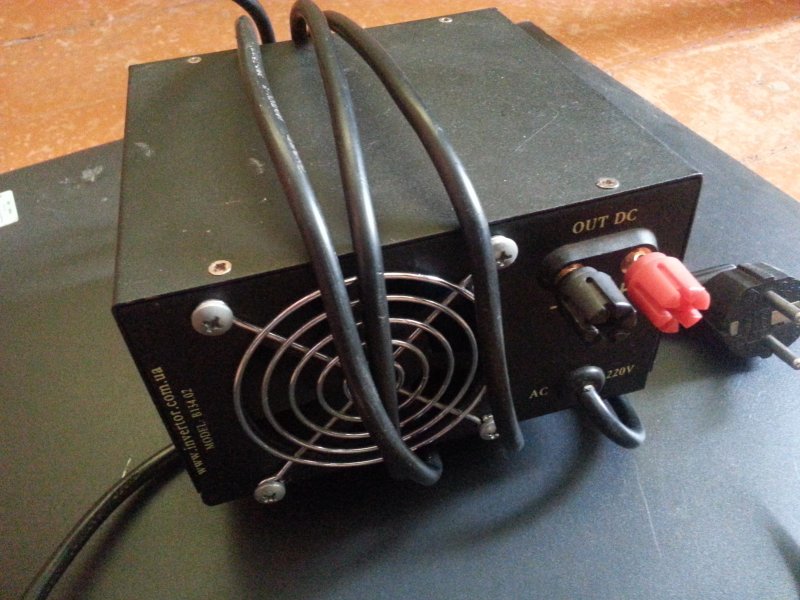

ура ! Знайшов блока ! буде норма ?

Aleks_lutsk · 30 Березня, 2017 в 07:04

В 29.03.2017 at 08:45, halcogen сказал:

13,8В не мало буде? Десь зустрічав формулу U=32* корінь (індуктивність в мГн)

Так так не зрозумів ! користуючись простими роздумами. Двигуни 1.8А *3= 5.4А. Плюс живлення і все таке ( ну ще 2 або 3 А, не враховуючи шпинделя ).Під'єднував

радіо станцію на цей блок живлення , напруга просіла до 12,3В. А тим більше блок 30А, Я думаю підійде, можливо помиляюся. дайте пояснення, в чому може бути загвостка.

Aleks_lutsk · 25 Квітня, 2017 в 16:21

Дякую буду мати на увазі !

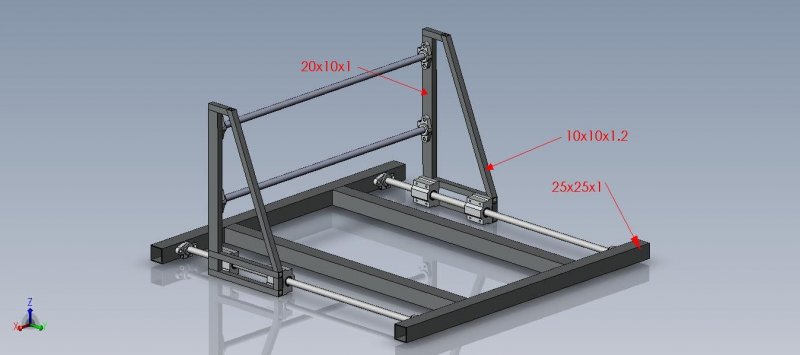

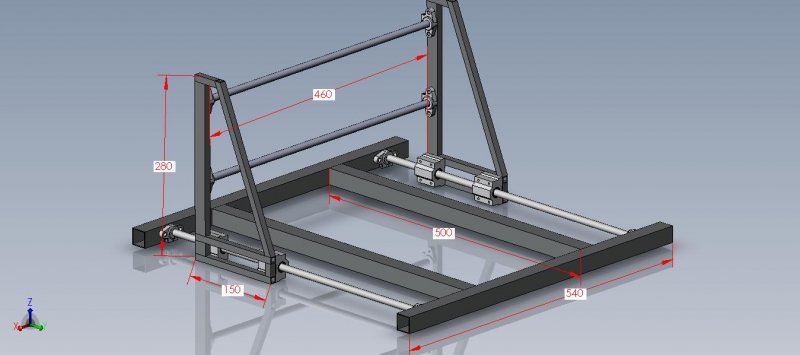

Ось сидіс паро днів вільного часу, думав. Окрім виготовлення з клеєної дубової дошки 18 мм,(в епіцентрі) і порізки на ЧПУ в Політехнічному ЛНТУ. Хочу розглянути ось такий варіант, "основної" частини, виготовлення корпусу. що для цього треба !? Профіль куплю, то проблем небуде. Тільки як нарізати точно профіль, під кутом, а саме деякі елементи конструкції однакового розміру в двох екземплярах. Може хто має пилку торцювальну.Хто може допомогти в порізці, да і так чимось в зборці буду дуже вдячний і радий.

nickel · 25 Квітня, 2017 в 16:29

8 минут назад, Aleks_lutsk сказал:

Дякую буду мати на увазі !

Ось сидіс паро днів вільного часу, думав. Окрім виготовлення з клеєної дубової дошки 18 мм,(в епіцентрі) і порізки на ЧПУ в Політехнічному ЛНТУ. Хочу розглянути ось такий варіант, "основної" частини, виготовлення корпусу. що для цього треба !? Профіль куплю, то проблем небуде. Тільки як нарізати точно профіль, під кутом, а саме деякі елементи конструкції однакового розміру в двох екземплярах. Може хто має пилку торцювальну.Хто може допомогти в порізці, да і так чимось в зборці буду дуже вдячний і радий.

Якщо проблеми лише в порізці під кутом, то, можливо, варто відмовитись від трикутної конструкції, на користь прямокутної?

Aleks_lutsk · 25 Квітня, 2017 в 16:35

Ну це хороша алтернатива ! Забув дописати, можливо в когось відходи(можу придбати, за розумну ціну) орстікла 10-8мм, або алюміній 5-10 мм, поліуритан 8, або щось таке. Орієновного розміру 450х450 приблизно.

Ukrainec · 25 Квітня, 2017 в 20:53

і це все реально йде у вас через arduino?

Aleks_lutsk · 26 Квітня, 2017 в 08:02

На даний час да. Але в преспективі по мірі надходження коштів mach 3 ,ну і двигуни кращі

Ukrainec · 26 Квітня, 2017 в 17:06

А як на рахунок такого: http://dynomotion.com/ Я так щось не зрозумів, але ніби вони за софт грошей не просять?!

RojkFV · 26 Квітня, 2017 в 19:18

Мені разом з материнкою прислали Mach3 на маленькому CD.

Ukrainec · 26 Квітня, 2017 в 19:24

4 хвилин тому, RojkFV сказано:

Мені разом з материнкою прислали Mach3 на маленькому CD.

Вони http://dynomotion.com/?

RojkFV · 26 Квітня, 2017 в 19:25

https://russian.alibaba.com/product-detail/nema34-cnc-stepper-motor-controller-and-mach-3-breakout-board-cnc-60279592931.html

Aleks_lutsk · 26 Квітня, 2017 в 20:07

36 минут назад, Ukrainec сказал:

Вони http://dynomotion.com/?

Що 450 ,баксів. я падаю в обморок. Я не можу позволити викинути такі кошти, фізично їх немає. Але це цікава штука. Я таких комплектів ще небачив. Дякую за інформацію. Але в майбутньому, коли буду робити якісь абгрейди віддам превагу пропозиції RojkFV.

Factory · 27 Квітня, 2017 в 18:47

http://chipmaker.com.ua/index.php?/topic/619-gmoccapy-и-linuxcnc/#comment-29307

http://chipmaker.com.ua/index.php?/topic/1840-уг-250-новий-старий-чпу/&do=findComment&comment=29145

В 08.04.2017 в 16:50, voronin_10 сказал: Ноутбук +Мач чи планшетний комп і Мач?

Мач и металлорез вещи несовместимые. Поясню: кривой планирорвщик траекторий. Режет реальную криволинейную траекторию на округленные в цифрах участки, зализывает углы и т.п. При работе с поворотной осью либо сложным G кодом с участием подпрограм или параметрических програм плюсует координаты в округленных значениях не от нулевой точки, а инкрементально суммирует текущие координаты, в итоге погрешность на оборот может набегать несколько градусов. В общем, если у вас в настройках осей имеются дробные значения, не делимые без остатка, будут серьезные проблемы с точностью позиционирования. Прога для поиграться, либо же дерево пилить

Hide

On 26.04.2017 at 20:06, Ukrainec сказано:

А як на рахунок такого: http://dynomotion.com/ Я так щось не зрозумів, але ніби вони за софт грошей не просять?!

Ukrainec · 27 Квітня, 2017 в 19:06

22 хвилин тому, Voronin10 сказано:

http://chipmaker.com.ua/index.php?/topic/619-gmoccapy-и-linuxcnc/#comment-29307

http://chipmaker.com.ua/index.php?/topic/1840-уг-250-новий-старий-чпу/&do=findComment&comment=29145

В 08.04.2017 в 16:50, voronin_10 сказал: Ноутбук +Мач чи планшетний комп і Мач?

Мач и металлорез вещи несовместимые. Поясню: кривой планирорвщик траекторий. Режет реальную криволинейную траекторию на округленные в цифрах участки, зализывает углы и т.п. При работе с поворотной осью либо сложным G кодом с участием подпрограм или параметрических програм плюсует координаты в округленных значениях не от нулевой точки, а инкрементально суммирует текущие координаты, в итоге погрешность на оборот может набегать несколько градусов. В общем, если у вас в настройках осей имеются дробные значения, не делимые без остатка, будут серьезные проблемы с точностью позиционирования. Прога для поиграться, либо же дерево пилить

Hide

???

Що цим сказати хотів?
