Роблю міні ЧПУ на arduino потрібна допомога.!

[Aleks_lutsk]

Думав замовляти пілшипники в корпусі, але на даний момент фінанси не дозволяють. Тому попробую ось такий варіант ! В подальшому замовлю в корпусі.

[Factory]

а може просто купити алюміняку по таких розмірах як треба, токар зробить отвір на гарячу посадку і запресуєш?



[Aleks_lutsk]

Ну я ще думаю, що то робити?. Алюміній і дати токарю щоб зробив отвори і запресувати,  варіант хороший . Буду підшукувати матеріал. Можливо так і буде .

[Aleks_lutsk]

Сьогодні замовив кріплення направляючих валів 8мм тут

[Aleks_lutsk]

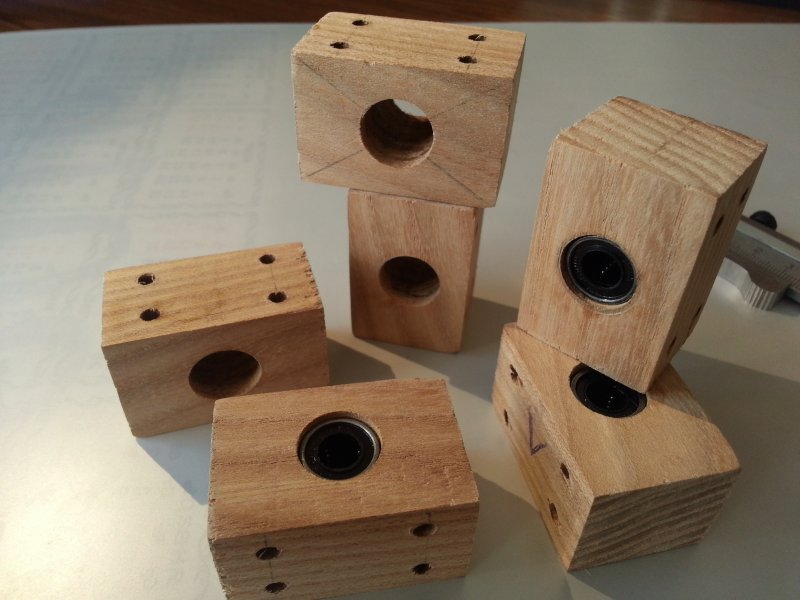

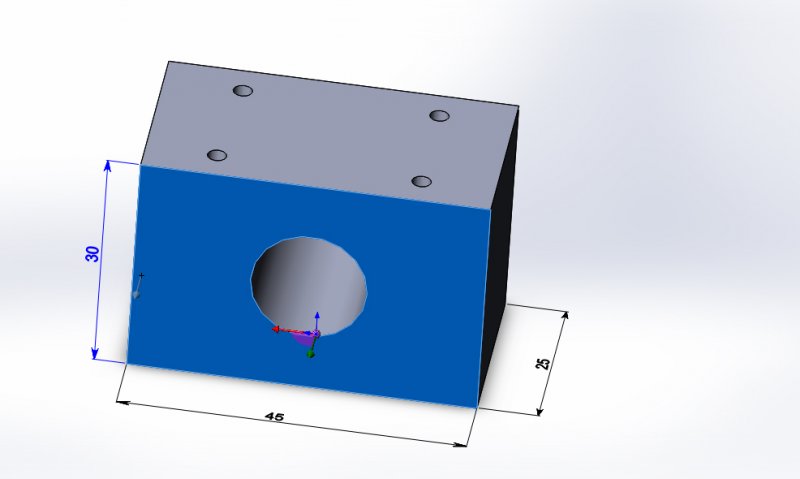

Всім привіт ! Кріплення валів, ще неприйшло. Але сьогодні вже зробили перші кріплення для підшипників 6 шт, но правда їх ще треба доробити буде.

[Aleks_lutsk]

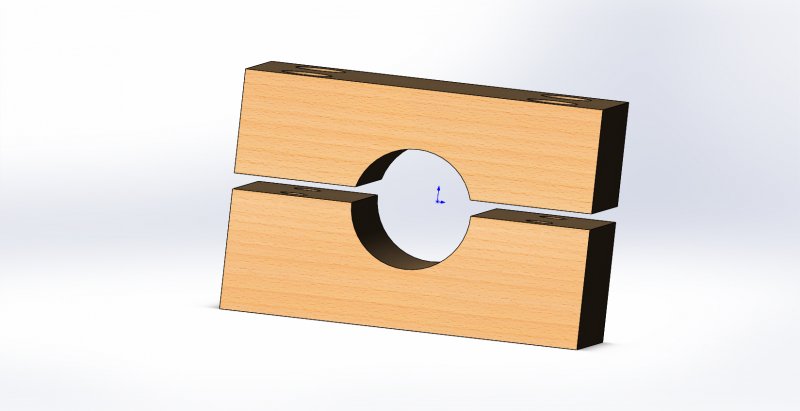

Хоть і фреза і підшипник маю розмір 15, отвір в дерев'яному корпусі на паро соток міліметра більший. І підшипник надійно незакріплюється. Ось так треба буде доробити !

[Aleks_lutsk]

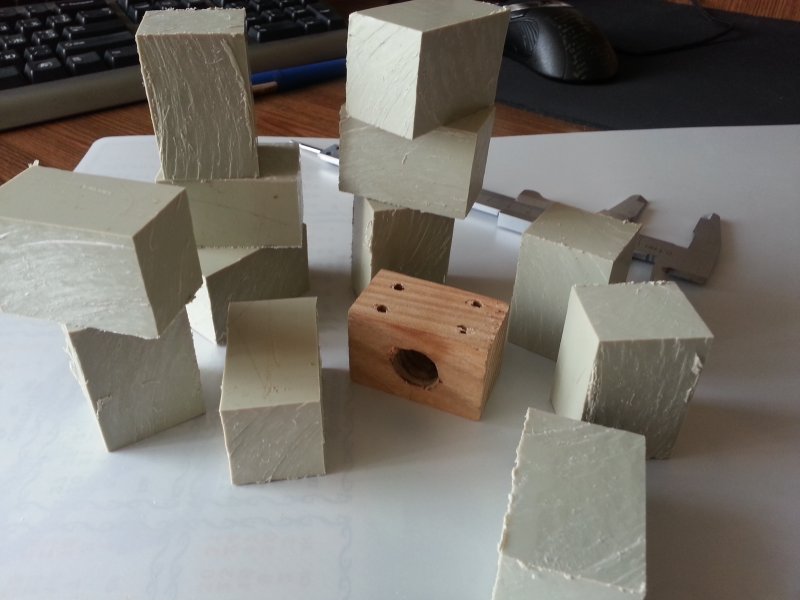

Тепер маю заготовки пласмасові !

[4opa4ok]

мені здається отвір під підшипник можна було б зробити  глибиною товщини підшипника , щоб зверху зафіксувати його пластиною з  отвором, який відповідає розмірам  трохи більшим  діаметра внутрішнього отвору підшипника. І зафіксувати підшипник з  двох , чи  чотирьох сторін мебельним конфірматом .Бо так як ти намалював, мені здається , що важко буде  відцентрувати. Чи якщо пішипник гуляє в твому отворі , то  можна з однієї сторони зробити проріз  вдовж волокон дерева , і стягнути  деревяний корпус хомутом чи  зробити додатковий отвір ,  і стягнути  деревяний корпус тоненькою шпилькою . я думаю підшипник  зажметься в  твому деревяному корпусі.

[Aleks_lutsk]

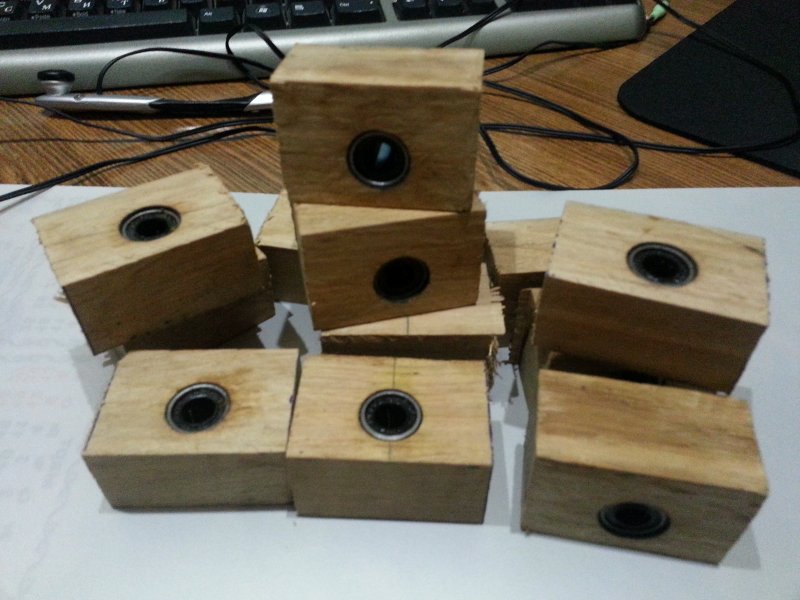

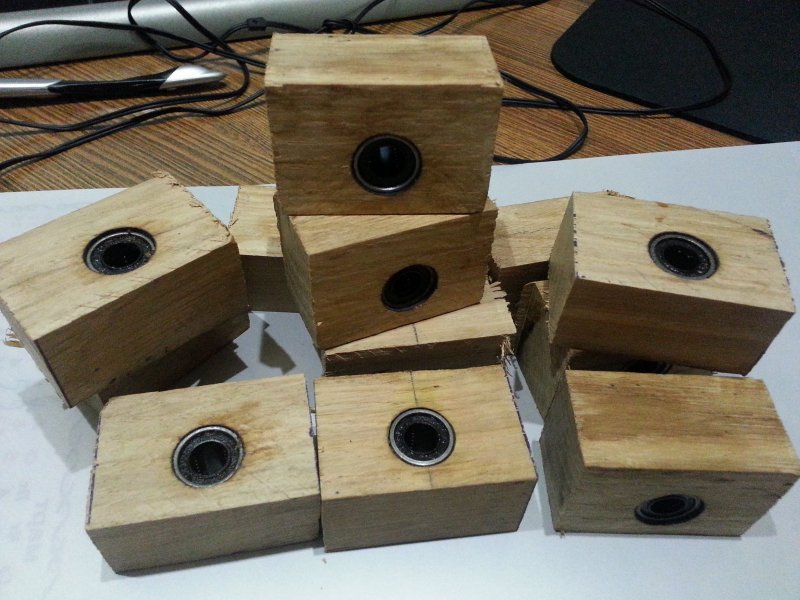

Ось вже заприсували підшипнии,тримаються мертво, ще довести їх до толку. Практично одинакові всі, є незначні відхилення, але можна поправити.

[Aleks_lutsk]

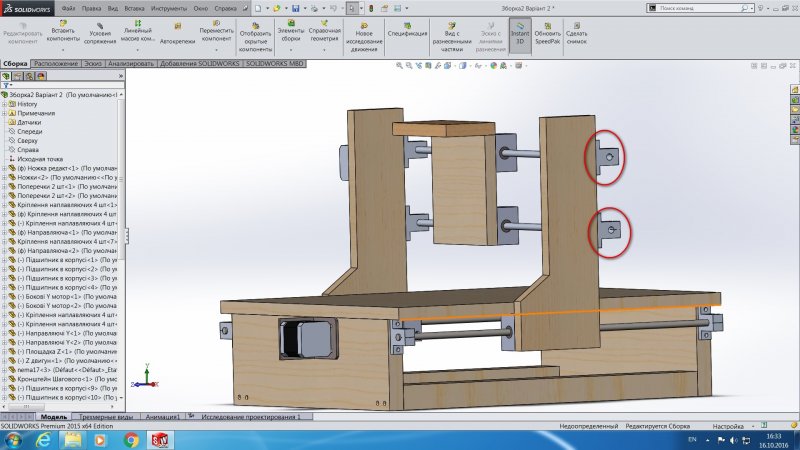

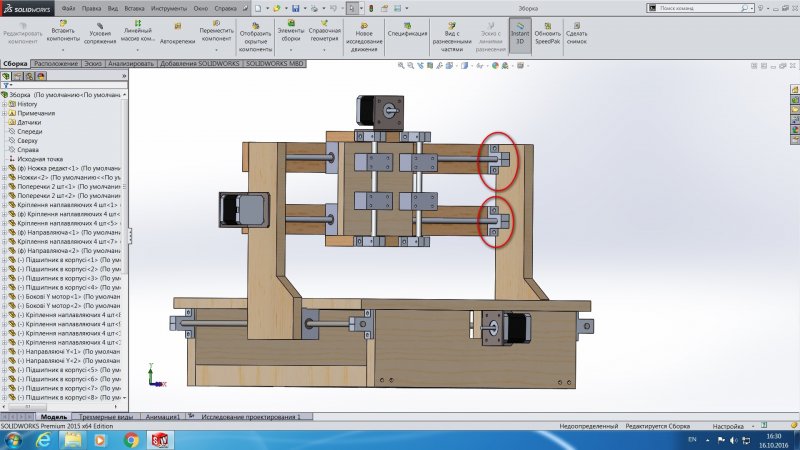

Паро днів сиджу креслю в Solid works 2015, я то не фахівець , але получилось так. Практично фактичний розмір плюс мінус. Два варіанти кріплення направляючих Y осі. Може в когось якісь доповнення будуть.

Дерево ЧПУ.rar

Зборка варіант 1.easm

Зборка2 Варіант 2.easm

[4opa4ok]

4 минуты назад, halcogen сказал:

Перший варіант кращий.

а обгрунтування? чому кращий?

[parubok]

Переглянув одним оком Вашу модель - намагайтесь зменшити ступені вільності. При роботі буде хоч і незначна, але вібрація.

Під отвори бажано зразу й посадки вибрати, в майбутньому зекономить час .

Стосовно складалки - у Вас підшипник в корпусі вжатий в корпус робочої поверхні; кроншейн треба змінити, бо отвори не циліндричні відносно отворів двигуна.

Перевірте СК по закінченню на інтерференцію, щоб уникнути неточностей.

Успіхів і натхнення !



[Aleks_lutsk]

Я  ще добавлю там паро з'єднувальних планок, десь, щоб конструкція не болталась.   Скланий цей процес зборки ! Мати чим вирізати, то можна щось дальше мозгувати ! а так наразі подякував за допомогу.

[Factory]

червяка забув на подачі голови(z), хай би який крепкий небув мотр йому нафіг набридне тримати декілька кг конструкції, врезультаті проблеми із оброблювалною деталлю,

червяк цьому запобіжить

придивись на фото halcogen

[RojkFV]

3 часа назад, Aleks_lutsk сказал:

Я  ще добавлю там паро з'єднувальних планок, десь, щоб конструкція не болталась.   Скланий цей процес зборки ! Мати чим вирізати, то можна щось дальше мозгувати ! а так наразі подякував за допомогу.

замов порізку на чпу, не дорого обійдеця, і уникнеш неприємних сюрпризів в майбутньому.

[Aleks_lutsk]

18 часов назад, Voronin10 сказал:

червяка забув на подачі голови(z), хай би який крепкий небув мотр йому нафіг набридне тримати декілька кг конструкції, врезультаті проблеми із оброблювалною деталлю,

червяк цьому запобіжить

Хороша рекоментація ! Дякую



[Aleks_lutsk]

18 часов назад, RojkFV сказал:

замов порізку на чпу, не дорого обійдеця, і уникнеш неприємних сюрпризів в майбутньому.

П

3 минуты назад, Aleks_lutsk сказал:

Дайте контакти на порізку, де можна це в майбутньому буде зробити !



[RojkFV]

я замовляв на факторії, можна на артхаусі.

[Aleks_lutsk]

Все втомився я з тими підшипниками в саморобному корпусі. Ніяк не получається їх відкоректувати. Зажимає вала. Підшипники в корпусі вже продав,  замовив ось такі. Чекаю коли прийдуть.

[butaha]

Читаю тему, цікаво. В мене є розпочатий проект по ЧПУ, який вже півтора роки не можу закінчити. Ось і виникає запитання:

Направляючі лінійних підшибників 8мм? Якщо так, то на мою думку, вібрації не уникнути. (в своєму проекті ставив 12мм направляючі).

[Aleks_lutsk]

23 часа назад, butaha сказал:

 Ось і виникає запитання:

Направляючі лінійних підшибників 8мм? Якщо так, то на мою думку, вібрації не уникнути. (в своєму проекті ставив 12мм направляючі).

Да все правильно ! Направляючі 8 мм взяв від вала триммера, як би купляв то брав би також 10, або 12. А так халявні получились. Розмір самого станка маленький, орієтовний 45х38х12 то думаю сильної вібрації небуде? ти як думаєш.?

[RojkFV]

в наборі 10 підшипників?

[Aleks_lutsk]

Пише що партія 10 шт ! два думаю десь пізніше докуплю !

[butaha]

5 годин тому, Aleks_lutsk сказано:

Розмір самого станка маленький, орієтовний 45х38х12 то думаю сильної вібрації небуде? ти як думаєш.?

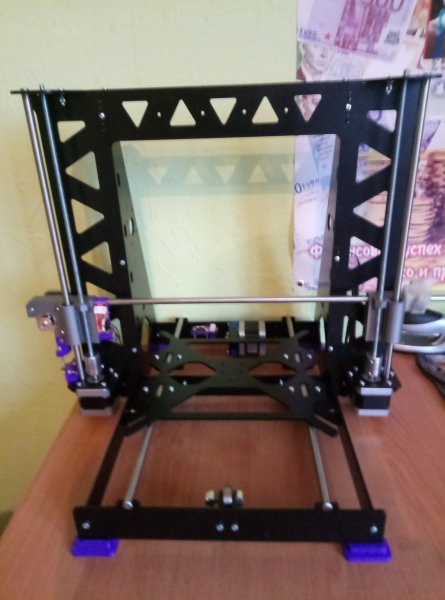

Ну, як сказати маленький розмір. Ось я, практично, склав мех. частину 3D принтера P3Steel, по осі Y має 35см. Так при натискані на стіл, навіть з малим зусилям є невеличке прогинання. Але це принтер, там, як такої, силової роботи роботи не буде.

 Так що ХЗ, як воно буде.

[Factory]

Ну незнаю як там із такими тонкими валами. я лібше переплатив і непарився що посередині воно просяде

на мою думку така http://ali.pub/tanpf направляюча вбє декілька зайців:

1)рейку можна буде подовжити в любий момент доставивши ще одну(як для потяга)

2) тут гуляти 100% небуде, логічно степінь похибки стає менша

3) влюбому випадку ти доцього дійдеш в процесі апгрейду,

я перестав шкодувати для таких речей, чим яксніше виконання тим надійніше - лише моя думка

потихеньку  підбираю комплект рейок для свого чуда природи фантазії
