6 хвилин тому, Electronshik сказано:

Взагалі це програмоване реле чи ПЛК? Було б цікаво подивитись на що воно ще здатне.

EASY  719-DC-RC10 - програмоване реле або багатофункціональне реле.

[Electronshik]

9 минут назад, LANser сказал:

На рахунок релейних виходів, то в характеристиках вказують кількість спрацювань на відмову, тому для операцій, де кількість спрацювань за одиницю часу висока, варто дивитися в сторону цифрових виходів або виходів, що управляють твердотілими реле.

Це звичайно справедливо. Але коли вже є готове рішення від виробника (стара апаратура) у якій все керування зроблено на 220В і задіяно ПЛК з релейними виходами, починаєш чесати репу, і прикидати вартість такої переробки.

[HWman]

33 минуты назад, Electronshik сказал:

Цікавий ПЛК, чимось на Logo Siemens схожий, виходи релейні чи як? Якщо релейні то потім почнуться приколи

А який вихід з цієї ситуації? Заміна на твердотілі сородичі?

[HWman]

Ага, сам запитав і сам відповів. Буває.

[LANser]

1 хвилина тому, HWman сказано:

А який вихід з цієї ситуації? Заміна на твердотілі сородичі?

Твердотілі реле, виходи з опторозв'язкою, ключі типу pnp, npn, ЦАП, проте все залежить від вихідних даних.



[Ukrainec]

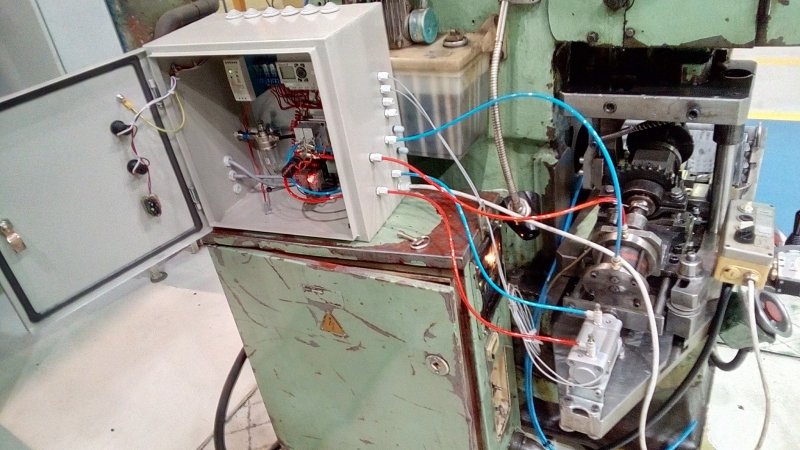

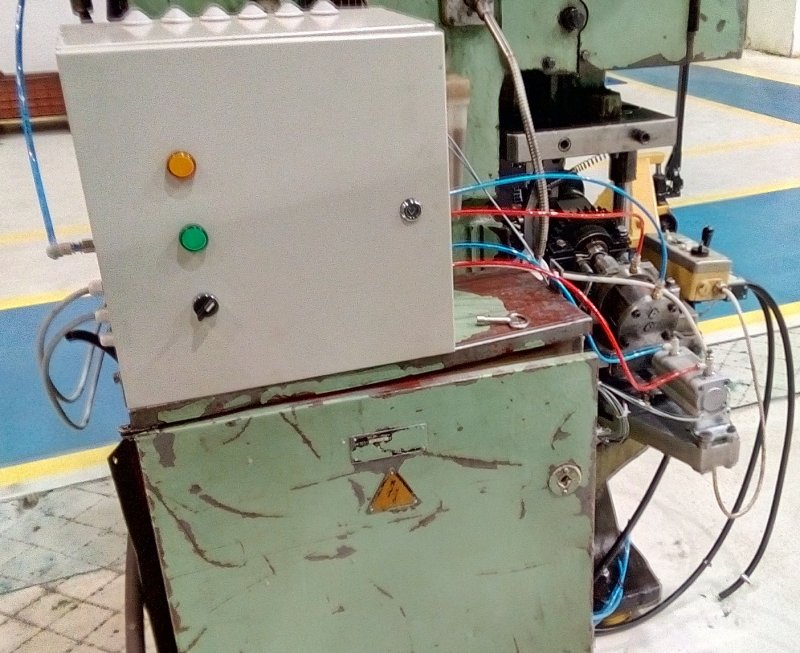

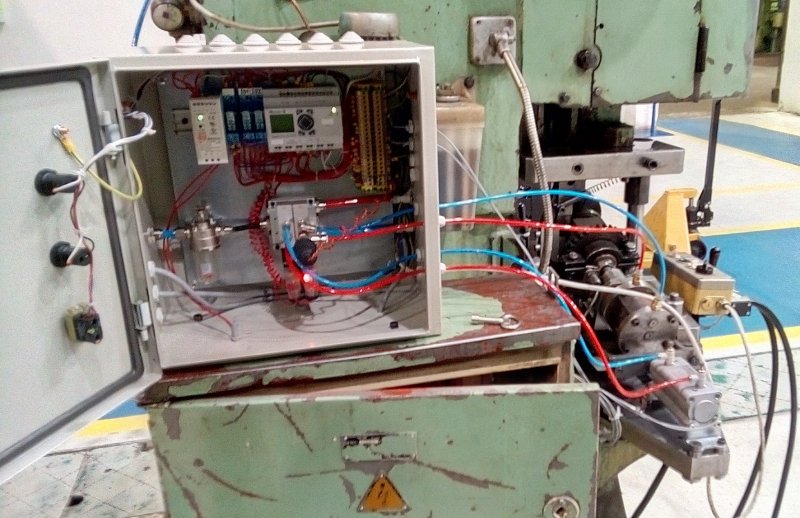

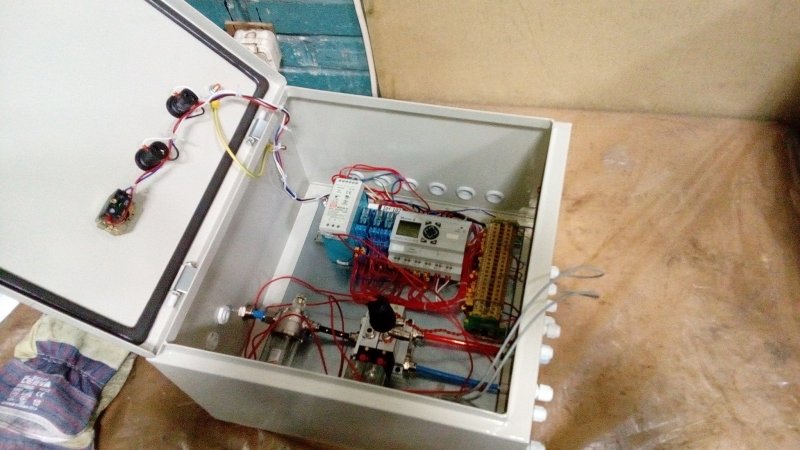

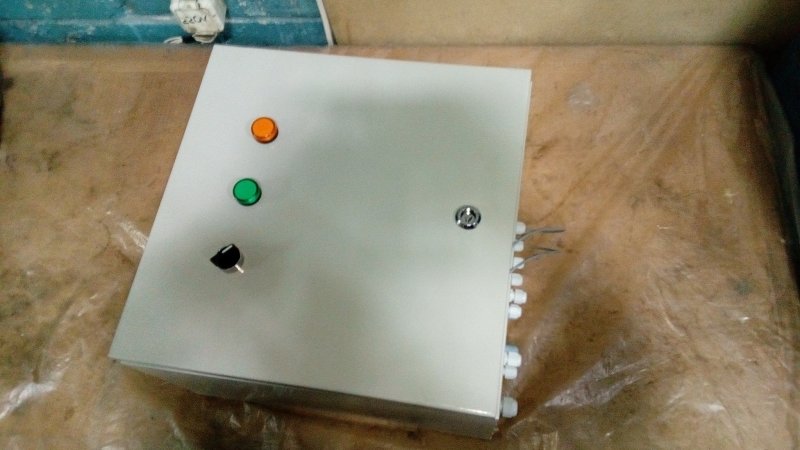

Мені його порекомендували. Так, це реле дешевше + спосіб вводу мені подобається. На картинці пв.6 це скрін з інтерфейсу комп.софта для ПК, хоча я вводив програму через табло, ручками.

На рахунок бризкання побачимо, сподіваюсь цього не застати, планується 260-350тис.спрацювань/рік. По цій причині я розподільники розмістив в нижній частині. А на рахунок фітінгів, що травлять здивований.

[HWman]

Та і взагалі, я, по своїй роботі мав справу з симисторним управлінням, тобто блок управління температурою у стерилізаторі. Схема силової частини взагалі простіше нікуди, оптосимистор + симистор і пара резисторів, ось вам і аналог тих буржуйських твердотілих реле:



Ну це коли є бажання покулибінічати, звичайно коли річ йде про виробництво, де обладнання на сотні тисяч доларів тяжко взяти на себе таку відповідальність  . Краще перенести її на виробника твердотілих реле.

[Electronshik]

Якщо повітря чисте, тобто без мастила, то проблем не буде взагалі, якщо щось почне травити.

[Ukrainec]

Тепер я вже думаю мо то дійсно не ставити масльонку перед розподільником?

[Ukrainec]

1 година тому, Electronshik сказано:

Наприклад через шток, на який надягнуто котушку розподільника. В мене це було пару разів з Festo, часом було з їх фітингами, але після чималого часу роботи

а через скільки часу, чи приблизно через скільки спрацювань таке відбувається?

[Electronshik]

Через дуже багато. Такий пневморозподільник може працювати роками. Звичайно що залежить від інтенсивності роботи. Festo робить досить надійні пневморозподільники, але вони не вічні.

Ну а щодо масльонки. Взагалі то багато що залежить від компресора. Ну і питання у осушувачі повітря та у блокові підготовки повітря.

Я в себе таким практично не заморочуюсь, якщо травить то шукаю та міняю. Ваші пневморозподільники стоять знизу і шанс мастилу попадати в схему мінімальні.

Та я думаю що і почути можна, коли почнуть травити


[Electronshik]

1 час назад, Ukrainec сказал:

А на рахунок фітінгів, що травлять здивований.

Досить просто. Все залежить від того як обрізаний шланг, ну і може мені так повезло, але було що слабшала цанга всередині фітингу.

Фітинги були від Festo і від SMC. Пневматику від Comozzi ми не використовуємо

[Ukrainec]



31 хвилин тому, Electronshik сказано:

Досить просто. Все залежить від того як обрізаний шланг, ну і може мені так повезло, але було що слабшала цанга всередині фітингу.

Фітинги були від Festo і від SMC. Пневматику від Comozzi ми не використовуємо

Дарма! Значить не підтримуєте Українського виробника!  В Україні Camozzi виготовляють кілька серій циліндрів, а це значно позитивно впливає на ціну, до -40% від фесто; + по часу поставки значно взувають фесто; + Техпідтримка значно відзивчівіше ніж фесто, лише після запитів до генерального починають на певний час ворушитися. (по цій причині я з Camozzi і почав співпрацю)

В 90% пасажирських автобусів, що виготовлені в Україні встановлена пневматична розробка Українського відділу Camozzi на відкривання дверей. Київське метро теж на них переходить і багато інших.

А ще мо кому актуально в них є цангові фітінги під метричні різьби, це мені особливо актуально, бо циліндри штампів настільки унікальні, що в них саме така різьба.

[Electronshik]

Ми мали негативний досвід по надійності від Comozzi тому й відмовились. Festo, only Festo Воно може й дорожче, але надійніше.

[Ukrainec]

Що саме в них виявилося не надійним щоб собі "не наступити на ті ж граблі" в майбутньому?

[VovkleV]

ну то дивлячись з чим камоци порівнювати  якщо з турко кетайчацькими фітингами та пневмоарматурою то камоцики полюбому кращі))) А якщо в пневматиці є мастило (кидає компресор наприклад) то без різниці що там стоятиме - всерівно вмре)))


[Ukrainec]

12 годин тому, Deemon сказано:



Ну повітря припустім чисте, ще й фільтр 25 мкм на вході стоіть, а я просто маслорозпилювач планував перед розподільниками ставити, типу покращити "життя" циліндрів. Чи не варто? Щоб не запльовувало. І питання по камоці ще актуальне...

[Deemon]

циліндри мастити однозначно варто, це гарантія стабільної роботи, відсутності стравлювання повітря на стику шток\манжета і тд, налаштувати на мінімальну подачу, маленьким циліндрикам, як на фото - буде достатньо.

дуже бажано поставити вологовловлювач, конденсат від компресора, це вкрай паршива штука...

[Ukrainec]

28 хвилин тому, Deemon сказано:

циліндри мастити однозначно варто, це гарантія стабільної роботи, відсутності стравлювання повітря на стику шток\манжета і тд, налаштувати на мінімальну подачу, маленьким циліндрикам, як на фото - буде достатньо.

Щось я не дуже зрозумів: дроселі на обратку малося на увазі?

Цитувати

дуже бажано поставити вологовловлювач, конденсат від компресора, це вкрай паршива штука...

В нас повітря і так дуже добре готується + на вході обладнання встановлено коалесцентний фільтр:



[Electronshik]

Це добре що таке стоїть, але цього недостатньо, особливо якщо оператор чи механік завтикає перевірити цей фільтр на вміст конденсату. І якщо конденсат опиниться у розподільниках, особливо у пневмоостовах, де є дуже делікатні розподільники, то можно очікувати відмови у роботі. Якщо є велика кількість пневмоапаратури, то на вході в цех дуже бажано ставити осушувач повітря, який і забирає кондесат з системи.

Comozzi нам не сподобався саме надійністю - були відмови їх пневморозподільників, коли від Festo продовжували працювати далі. Тому й зупинились на Festo.

VovkleV, з вами не згідний. Все залежить від специфікації. Переважна більшість пневмоапаратури розрахована на роботу з повітрям з мастилом, хоча так само працює і без. Залежить від умов.

Ми, наприклад, використовуємо повітря і з мастилом і без.

[Ukrainec]

6 годин тому, Electronshik сказано:

Це добре що таке стоїть, але цього недостатньо, особливо якщо оператор чи механік завтикає перевірити цей фільтр на вміст конденсату. І якщо конденсат опиниться у розподільниках, особливо у пневмоостовах, де є дуже делікатні розподільники, то можно очікувати відмови у роботі. Якщо є велика кількість пневмоапаратури, то на вході в цех дуже бажано ставити осушувач повітря, який і забирає кондесат з системи.

Comozzi нам не сподобався саме надійністю - були відмови їх пневморозподільників, коли від Festo продовжували працювати далі. Тому й зупинились на Festo.

VovkleV, з вами не згідний. Все залежить від специфікації. Переважна більшість пневмоапаратури розрахована на роботу з повітрям з мастилом, хоча так само працює і без. Залежить від умов.

Ми, наприклад, використовуємо повітря і з мастилом і без.

Конденсатозбірники є, тому повітря в нас доволі сухе + фільтр зливає воду автоматично, при перепаді тиску, та я вже даааавно не зустрічав води в системі.

Під час навчання розповідали, що якщо не мазати повітря, то приблизно через 2 роки роботи пневмоапаратури потрібно робити її капіталку: замінити манжети в циліндрах, ущ. кільця в пневморозподільниках (про інтенсивність використання мова не йшла); натомість якщо в системі є маслорозпилювач цей період може бути довшим, але на скільки довшим, ніхто не сказав  а я й не питав. І ще розповідали, що якщо вже почали подавати повітря з мастилом, то його подачу не можна припиняти, бо воно вимиває ту консистентну змазку з поверхонь, яка була закладена при їх зборці і її потрібно постійно поновлювати.

Тому й питаю, з практичної сторони варто мастити повітря (встановлювати розпилювач) чи ні?



Цитувати

Ми, наприклад, використовуємо повітря і з мастилом і без.

3 дні з мастилом, 3 дні без?

[Ukrainec]

Make life easiest:





[Ukrainec]

Зауважу!

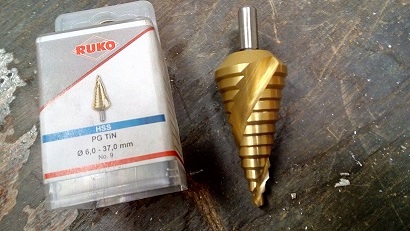

Дуууууже корисна річ для виготовлення отворів в тонкій блясі боксів:



[Deemon]

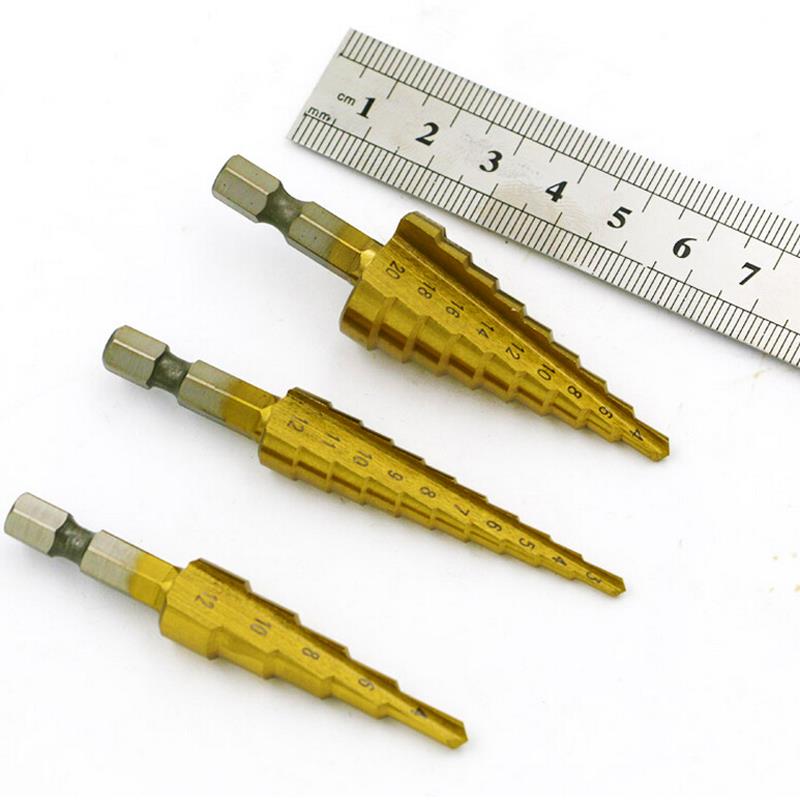

ступінчате сверло це класно, але потрібна акуратність і час, щоб не отримати швейцарський сир...

по феншую однотипні отвори в тонкому металі найкраще робити диропробивним штампом



[laser]

1 година тому, Ukrainec сказано:

Зауважу!

Дуууууже корисна річ для виготовлення отворів в тонкій блясі боксів:

я заказав собі такого плану, хотів ще більшого діаметру, але потім прикинув що великі отвори роблю рідко та і різак той дорожчий набагато.

кажете бляху вони бриють добре?
