Зарядка для Li-Ion

[Basil]

В одному девайсі, який живиться 5*1.2 В Ni-Cd батареєю, планується перейти 2*3.7 В Li-Ion, витянутих з батареї ноута (відповідно без захисту). Відповідно планується використання плати захисту PCM.

Питання наступне, чи можливо буде заряджати таку конструкцію БЖ 9В 1А, чи потрібно творити хитрий БЖ для цього?

[Unknown]

А девайс витримає 8,4 вольта повністю зарядженого літія ??, все ж заміняється 3 шт. нв 1 літій і 6 шт. на 2.

5*1,2 = 6. Повністю заряджений кадмій десь на 1,4 вийде, тобто 7 вольт в сумі, і навіть якщо 5 шт. звичайних батарейок - то 7,5 вольта в сумі. А літій дасть  8,4.

[Revolver]

бж має підійти, а от на рахунок чи витримає споживач напругу і матиме достатньо струму для роботи, то треба перевіряти, бо при навантаженнях у 2-5 ампер, такі акуми дуже мало віддадуть, просяде відразу і напруга, тобто треба спробувати, якщо там мотор, а якщо якась ще інша електроніка, то може бути і забагато 8 вольт.

[Harddriver]

В мене "перепакований" шуруповерт, три 18650 замість оригінального кадмію. Оскільки юзається дуже рідко - вирішив з схемками-балансами не морочитися (якщо правда - купив відповідну, але чомусь як слід не запрацювала). Вішаю впараллель вольтметр, заряджаю до потрібної напруги і користуюсь. Гавкне якийсь аккум (теж з бувших БЖ ноута)- заміню на новий, тайусе.

[Basil]

2 годин тому, Unknown сказано:

А девайс витримає 8,4 вольта повністю зарядженого літія ?

@Unknown @Revolver Думаю, що так.

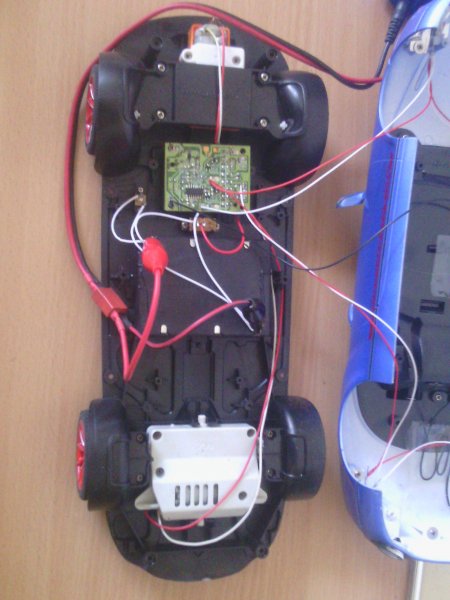

Девайс - дитяча машинка на радіокеруванні. радіомодуль на мікросхемі LOG RX2

Буде троха швидше їзити.



[Revolver]

пробуйте, якщо працює від акумів, то робіть як писали вище, ні то треба через резистор ом на 10,

або можна ось таке чудо купити, якщо акуми зрeчно ставити і ще не купили плату

[HWman]

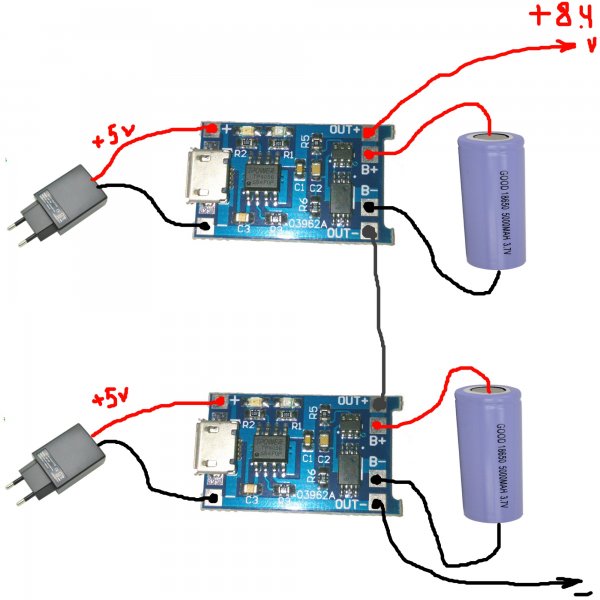

Я би зробив ось так - 2 девайси як на фото нижче + 2 мережеві зарядки по 5 В.

[HWman]

Ось так:

[iiron]

8 годин тому, Revolver сказано:

бж має підійти, а от на рахунок чи витримає споживач напругу і матиме достатньо струму для роботи, то треба перевіряти, бо при навантаженнях у 2-5 ампер, такі акуми дуже мало віддадуть, просяде відразу і напруга, тобто треба спробувати, якщо там мотор, а якщо якась ще інша електроніка, то може бути і забагато 8 вольт.

Можна підключити через 2 діода.На кожному десь по піввольта подінеться.

[Basil]

Вирішено використовувати все-таки один елемент 18650, вірніше два паралельно загальною ємністю ~5000 мАг.

Оскільки елементи 18650 без захисту, то видер зі старої батареї від китайського телефону контролер. Китайці пишуть, що батареє була ємністю 700 мАг.

Питання наступні:

1. Чи не "згорить" контролер при току навантаження 1,7 А?

2. Чи можна здійснювати зарядку даної батареї через вказаний контролер безпосередньо від бж мобільного телефону, чи ще додатково тулити модуль ТР4056?

[Revolver]

1. більш усього згорить, але можна з"єднати щоб зарядка була через контроллер, а віддача напряму, сумніваюсь, що нижче 3,5 зможе розрядити і працювати

2. можна, єдине перші рази рекомендував би трішки помоніторити напругу під закінчення зарядки і розташувати елементи так, щоб при перезаряді і займанні не було пожежі.

[Basil]

@Revolver, чи все-таки краще заряджати ч/з ТР4056?

а розряд тоді зовсім не контролювати?

[Factory]

Маю такі плати в наявності,

0950312592

[Revolver]

Да там нема різниці чим, якщо малими токами то і та платка з батареї впорається, головне перший раз перевірити до якого вольтажу доведе банки, 99% там усе буде гаразд, щей може буде відключати заряд на 4.1-4.15
