Як правильно роспаяти wi-fi модуль на USB

[Zirk]

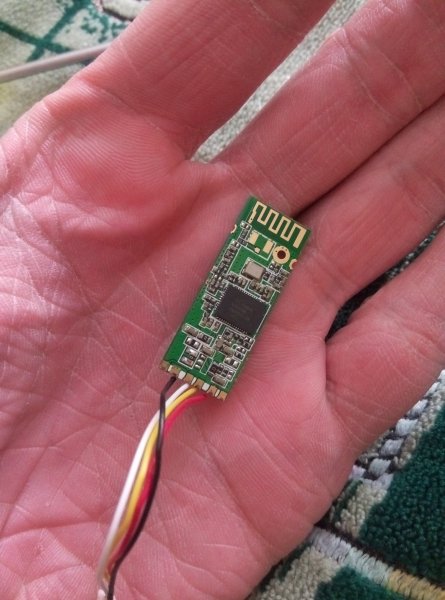

Витянув я з планшету старого от таку штукуяк на фото(кажись wifi)
Раніше юсб не паяв тому хочу звернутисьдо тих може хто займався подібним. Чи можливо таке зробити і як це організувати.

[Factory]



Розпаяти не проблема. проблема в тому, що та плата живиться від 3.3 вольта, а в юсб порті їх аж 5в, тому тре конвертор (DC->DC) понижуючий на 3.3 або мікросхема типу 78l33 але вона дає максимум 100-200мА, треба знати скільки споживає ваш модуль щоб потім не міняти ті мікросхеми як семкі....
 Тому ваш хід такий гоу на базар, купуєм 78l33, паяєм десь на кабелі,

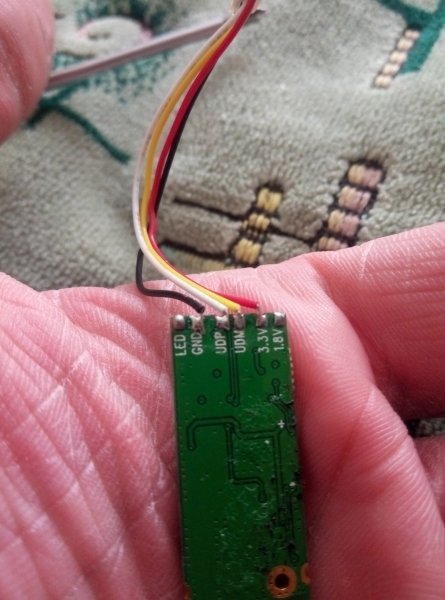

для того щоб запаятись вам треба:

    usb->wifi

• GND ->gnd
• D- ->udm
• D+ ->udp
• +5v -> 78l33 -> 3.3v









[Zirk]

Дякую за інфу, я вже з паянням розібрався, інтернет кишить. Теж застопорився з напругами. Спочатку думав понизити діодами як люди пишуть,але краще мабуть взяти стабілізатор.
Проблема втому що я взагалі не вкурсі скільки треба йому на сили струму. Думаю100-200мА хватить....а якщо ні?) Як дізнатись?
Не знаєте скільки бук коштувати ця мікросхема 78l33 , чи варта просто шкурка вичинки. Думаю зробити wi-fi приймач,хз ще як система його сприйме на windows.

P.S. Там де отвір на модулі, це я так зрозумів антена?... може хто знає

[Maniko]

55 хвилин тому, Zirk сказано:

Там де отвір на модулі, це я так зрозумів антена?... може хто знає

Ні, отвір це корпус (общий провід). А антена це та зигзагоподібна дорожка вверху плати.

[Zirk]

Дякую за пояснення

[jack74]

4 годин тому, Zirk сказано:

Проблема втому що я взагалі не вкурсі скільки треба йому на сили струму. Думаю100-200мА хватить....а якщо ні?) Як дізнатись?

а яка різниця?  Ти що, стабілізувати струм йому зібрався?

Дай йому потрібну напругу (понижуючий перетворювач DC-DC, як радять), а струм він сам візьме скільки йому треба

[Zirk]

6 минут назад, jack74 сказал:

а яка різниця?  Ти що, стабілізувати струм йому зібрався?

Дай йому потрібну напругу (понижуючий перетворювач DC-DC, як радять), а струм він сам візьме скільки йому треба



А йому вистачить 200 мА? Я просто в цьому слабо шарю)

[Litovets]

9 часов назад, Zirk сказал:

А йому вистачить 200 мА? Я просто в цьому слабо шарю)

78l33 коштує кілька грн. але максимальний струм для неї 100мА.

[Zirk]

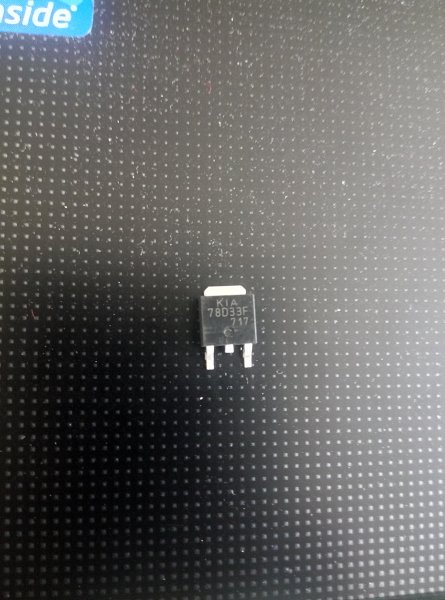

Купив таку фігнюшку.Піде?
Як тепер її правильно припаяти?

[Factory]

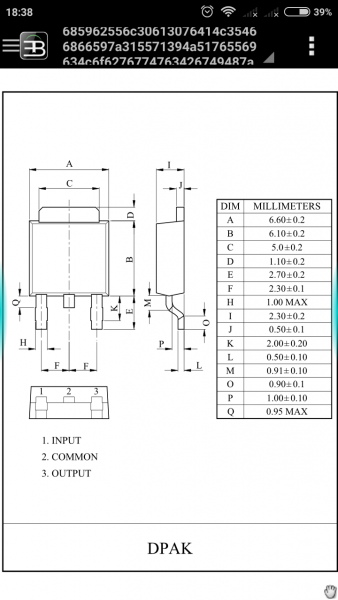

Отже так:

Input -5v

Comon - gnd

Output  -3.3v

[Zirk]

Короче я припаяв через мікросхему 78D33 і нічого хорошого. Мультиметр видає на виході напругу в 4.3 - 4.4 V замість заявлених і потрібних 3.3
Коли підключаю до ПК з цією мікросхемою то видає "Это USB устройство не опознано", в диспетчері приладів числиться як "unknow device", а цясхема 78Д33 аж 27 грн коштувала.

Вирішив попробувати припаяти на пряму по 5в(думав згорить так згорить,хоч попробував) і о чудо, пристрій "802 u" оприділився, після скачування дров почав працювати і шукати Wi-Fi)) Працює короч, але гріється просто жесть при роботі, градусів на 60-70 певно на ощуп. Певно треба радіатор поставити на чіп або проблема в перевищенні потрібного вольтажу. Не знаю що робити


[Maniko]

1 година тому, Zirk сказано:

проблема в перевищенні потрібного вольтажу. Не знаю що робити

Понизьте двома діодами 1N4148 і не партесь з тими стабілізаторами...

[Factory]

1 година тому, Zirk сказано:

 Мультиметр видає на виході напругу в 4.3 - 4.4 V замість заявлених і потрібних 3.3

Дивно, дуже дивно, там має бутти 3.3 або брак мікрухи?

далі не вмикай на 5в бо догріється до ручки і суши капці

і я забув написати там мінус на тій мікрусі це жирна підложка з низу, тутди паяти потрібно!!





4 хвилин тому, Maniko сказано:

Понизьте двома діодами 1N4148 і не партесь з тими стабілізаторами...

діоди будуть тепленькі певно  але як варіант годиться...

[Basil]

як варіант, живлення подати через понижайку LM2596

[Maniko]

2 хвилин тому, Voronin10 сказано:

діоди будуть тепленькі певно

якщо ці будуть грітися можна взяти трохи потужніші, наприклад 1N4007

[Factory]

10 хвилин тому, Maniko сказано:

якщо ці будуть грітися можна взяти трохи потужніші, наприклад 1N4007

Нагадав доречі

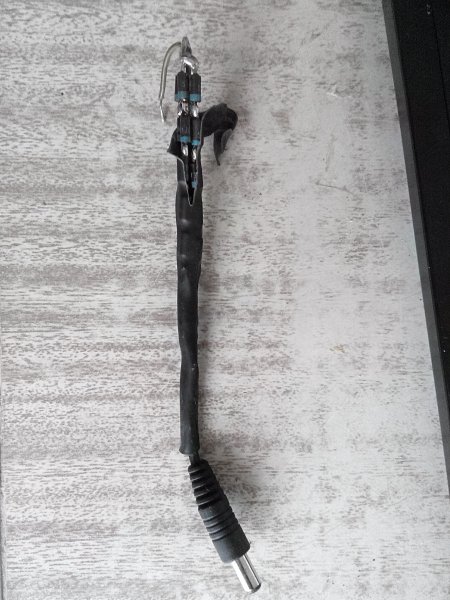

На фото колхоз коли мені прийшов аймакс а з бж на хазяйстві були лише діоди штекер і зарядка від ноута на 20в

Позаряжав я таким девайсом довго

П.С. термоусадка сама обтянулась

[Maniko]

3 хвилин тому, Voronin10 сказано:

На фото колхоз

невидно фото

404 Not Found

[Zirk]

Дякую за поради, буду пробувати з діодами. Понижайка є,але буде громістко занадто)

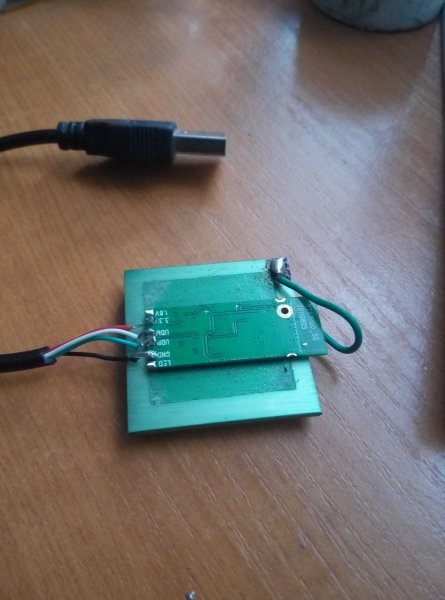

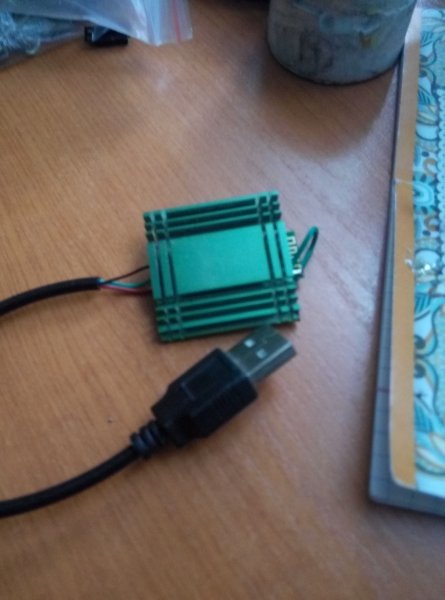

Поки що все виглядає от так))

[Factory]

2 хвилин тому, Zirk сказано:

Дякую за поради, буду пробувати з діодами. Понижайка є,але буде громістко занадто)
Поки що все виглядає от так))

а нафіга антену на корпус радіатора припаяв? то ж не пофеншую взагалі

[Zirk]

2 минуты назад, Voronin10 сказал:

а нафіга антену на корпус радіатора припаяв? то ж не пофеншую взагалі

Хоч кудись)
Як на тимчасове рішення поканає

[Maniko]

7 хвилин тому, Zirk сказано:

Поки що все виглядає от так))

а нащо антену з корпусом радіатора зєднали?



До речі 3,3V стабілізатори зустрічав на старих і не дуже материнках коли розпаював їх.

[romanc]

Теперь будешь глушить вокруг все свистки)))

[Zirk]

Только что, Maniko сказал:

а нащо антену з корпусом радіатора зєднали?



До речі 3,3V стабілізатори зустрічав на на старих і не дуже материнках коли розпаював їх.



Доречі є 3 старих материнки на 370 сок,пошукаю мож там є

[Maniko]

1 хвилина тому, Zirk сказано:

Хоч кудись)

воно може дати навпаки погіршуючий результат, так як для СВЧ частот форма і розміри антени дуже критичні

[Zirk]

8 минут назад, Voronin10 сказал:

там антена бачиш на платі розведено, то неспроста інженар так зміючку намалював а для того шоб воно працювало з якоюсь частотою,

а ти кусок провода та ше й до радіатора, то ж тобі не телевізор ну йомайо







Вмоєму випадку сигнал покращився так що поки норм

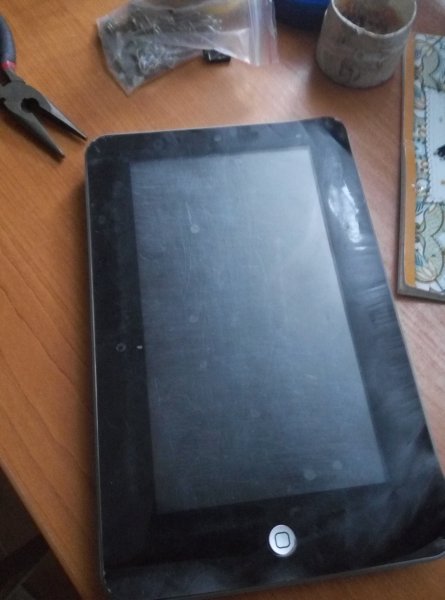

Доречі я навіть не знав що на томупланшеті є вай фай. Бо він дуже древній. Яне знав що то таке вайфай толком коли ним користувався

Може ще в ньому що цікаве знайду)
