Роблю міні ЧПУ на arduino потрібна допомога.!

[Aleks_lutsk]

Всім привіт ! Загорівся я бажанням зробити міні чпу, для нескладних задач з робочою поверхнею 300 х 250 десь так. Понаходив шагові.

Комплекта з шаговими + контроллер, немає фінансової можливості замовити.

Чув про таку штуку як arduino mega 2560 r3 і ramps 1.4+драйвера DRV8825 думав купити тут.(порекомендуйте може щось краще) .З arduino mega 2560 r3 я ніколи нестикався, думаю знайдеться в луцьку людина яка допоможе це настроїти. Механіку також роблю, але по кількості надходження фінансів.

Неможу розібратися:

1.Який драйвер краще A4988 vs DRV8825, комплект  з екраном чи без( є комплект з драйвером A4988 + екран приблизно за таку саму ціну).

2. Програма яка буде управляти цим процесом.

Прошу допомоги !!

[Deemon]

@Aleks_lutsk ,нормальний продаван, бери і не звертай увагу на параноїків


[Factory]

тим більше що вже можна вернути гроші навіть післч того як підтвердив

я замовляв комплект рампс + дисплей + драйвера все норм

[Aleks_lutsk]

Надумав брати цей комплект. Хтось стикався з настройкою цього всього.?

[Factory]

я налаштовував але поки збираю на направляючі і швп бо кустарщина що я робив мене невлаштовує

[Aleks_lutsk]

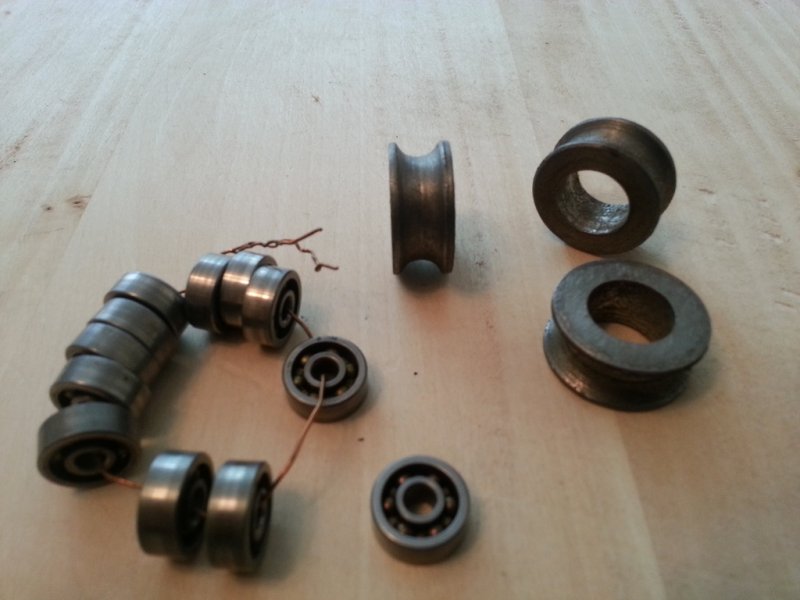

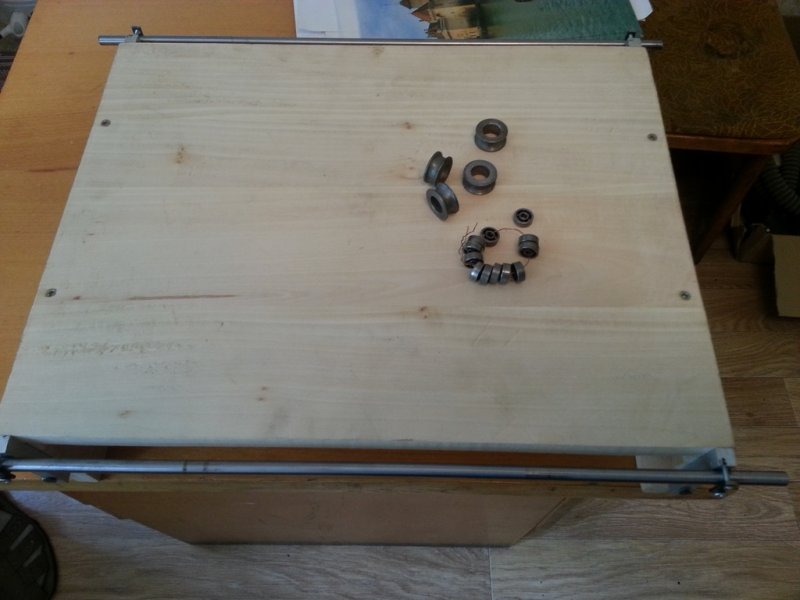

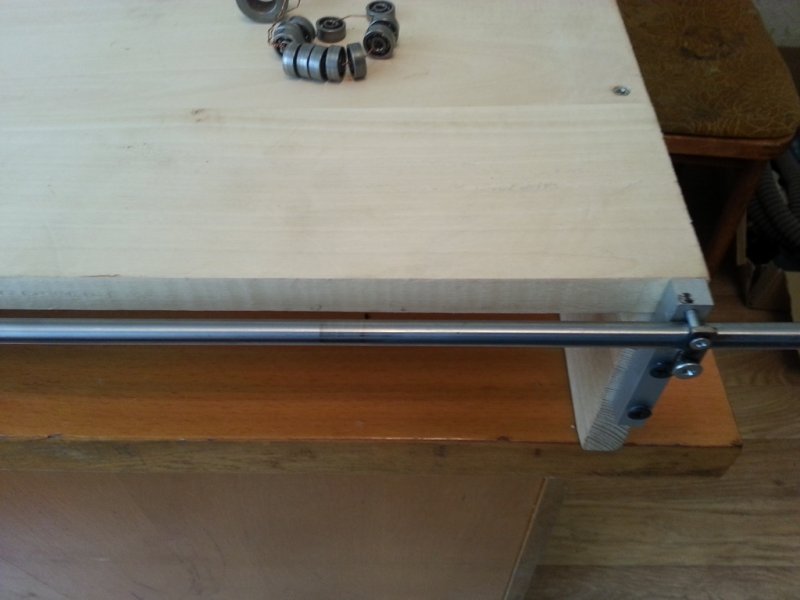

Процес пішов ! Початок вісь Х, тільки думаю, як дальше, купити лінійні підшипники чи, робити так як тут...

[Aleks_lutsk]

Все замовив arduino mega 2560 ramps 1.4 drv8825

[parubok]

цікава тема, підпишусь

які теоретичні матеріали вивчали? з чого починали ознайомлення?

[Aleks_lutsk]

Ознайомлення я починав ще 4 роки тому, коли знайшов 3 шагових. Думав як їх підключить. Почав шукати відео на Youtube, часто з'являлися відео про саморобні ЧПУ, на основі Aur.. mega 2560. ДУмаю, треба зробити Mini варіант, для ознайомлення. Мав товариша який займається Aurdino, cказав що можна її використати як контролер. Спаяли самокльопні драйвера. Знайшли програму (дельфін на екрані пам'ятаю був, ура все робить.) Почав робити механіку, з меблевих направляючих. Підклинювали. Викинув !!!! Через 1,5 року, тепер, знову почав робити по мірі надходження коштів.

[Aleks_lutsk]

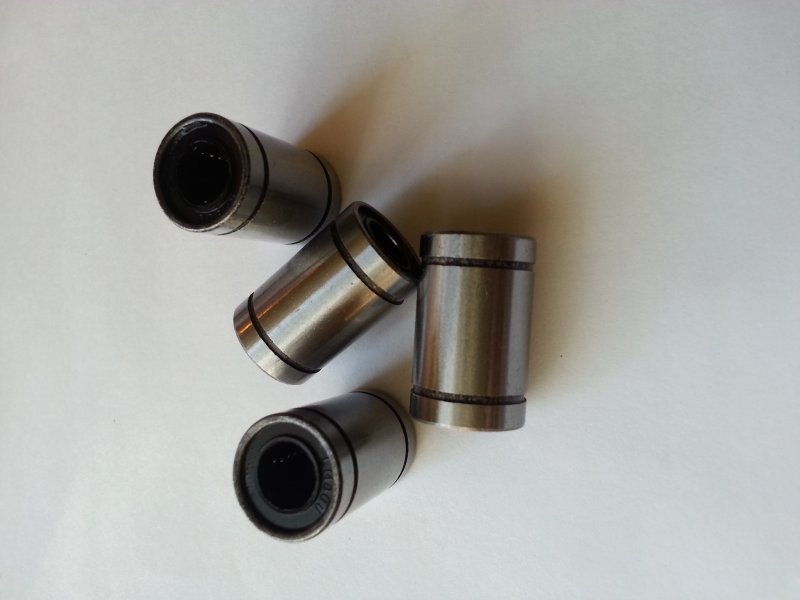

Всім привіт! Отримав сьогодні лінійні підшипники LM8UU, хотів подовженні але небуло. Думав спочатку брати в корпусі, але ціна астрономічна. Взяв  на OLX. перекинув 64 грн за 4 шт, продавець нормальний,вчора відправив сьогодні я отримав. Буду кріпити по 2 шт на сторону (вісь Х), тільки як, ще непридумав. !

[Aleks_lutsk]

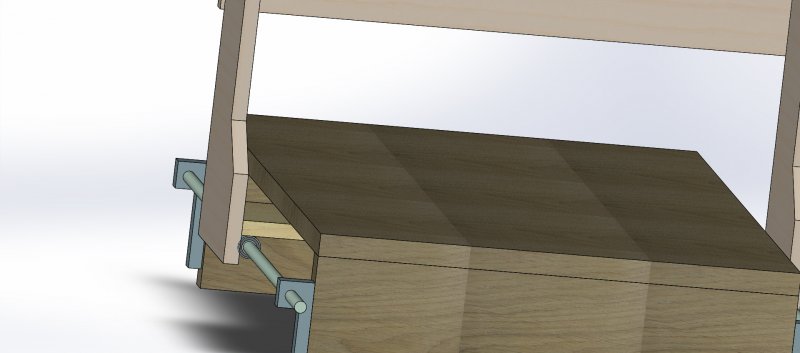

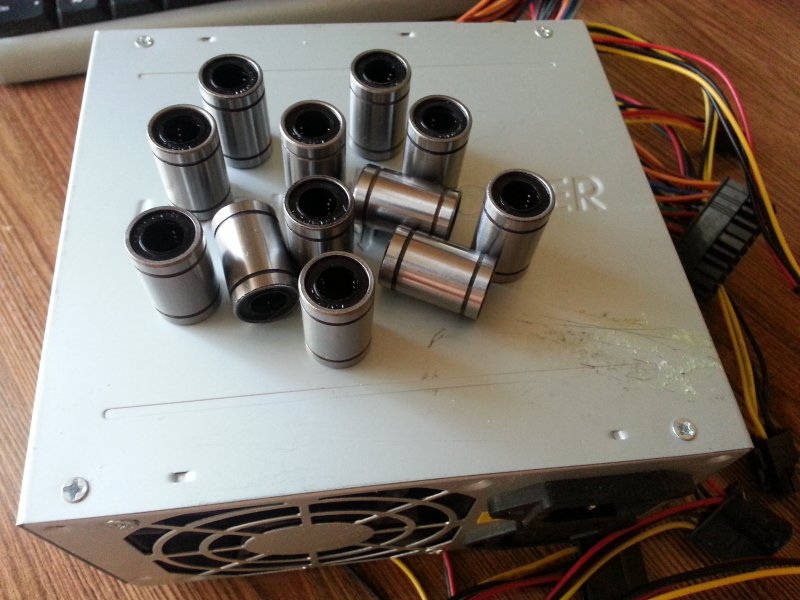

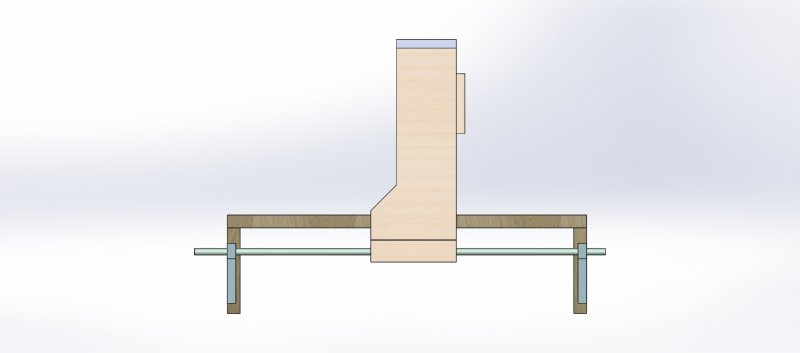

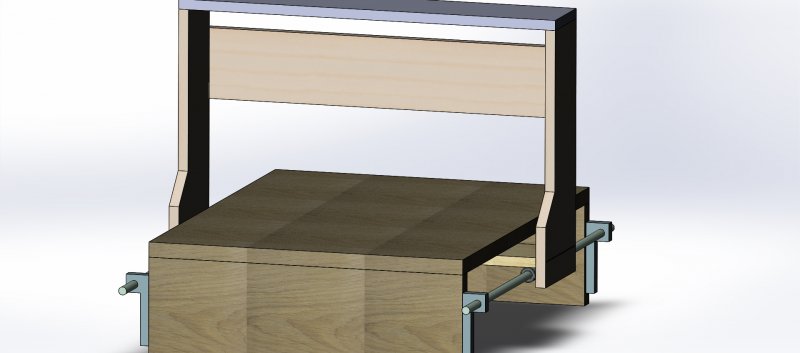

Ура ! Комплект підшипників, + блок живлення 350 W. Думаю потужності вистачить. Перші екскізи є, планую робити так(фото див). Станочний профіль 20х20 дорого, остаточно матеріал - дерево. Думаю як закріплювати підшипники? Давайте рекомендації !!!

[Factory]

цікаво де ти надумав взяти направляючі?

[Aleks_lutsk]

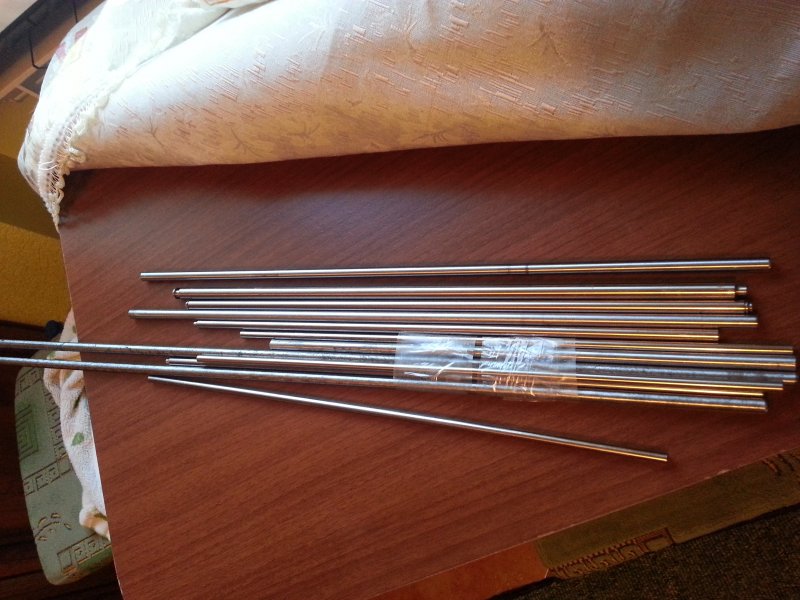

Вже все є.Трошки назбирав. Частину викручував з принтерів, частину з мотокоси. Маю ще по 6мм на роботі. але в основу беру 8мм.

[Aleks_lutsk]

Да ! Потрібно було підшипники в корпусі,я це знаю, але дуже дорого, проект не розрахований на великі вложення. Як то кажуть" з того що є". Над корпусом, зараз думаю. Чи будуть прогинатися направляючі, питання цікаве, сам задумався..Але то не такий великий маштаб щоб вони прогиналися. Такого особливого і чогось грандіозного на ньому робити несобираюсь. Но пробувати буду.

[Aleks_lutsk]

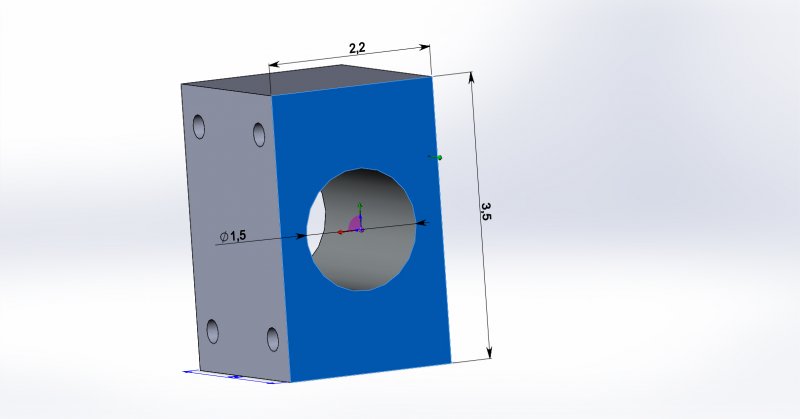

Думаю буде таке просте кріплення для запресовки підшипників. Тільки який матеріал взяти?

[Aleks_lutsk]

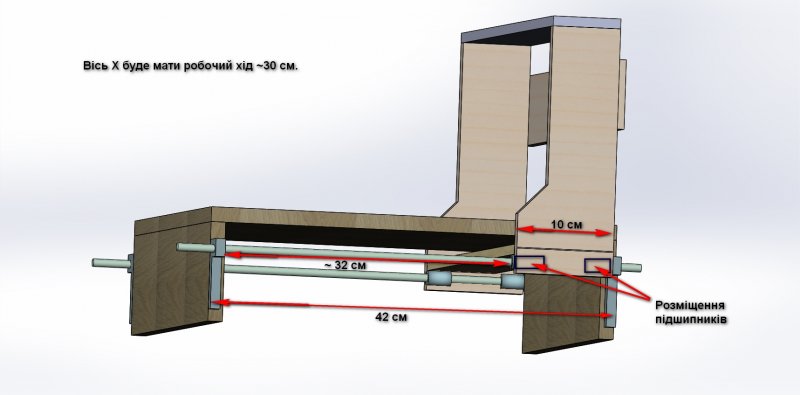

Мабуть буде так ! Я щось неможу поняти, тільки що найшов таку штуку . Чого я раніше її незутрічав. Думаю вона краща ? Але я вже замовив комплект.В мене ще виникає одне питання що краще з них  Ramps 1.4 чи CNC Shield v3.0 .

[4opa4ok]

1 час назад, halcogen сказал:

Можна замовити щоб виточили з алюмінію. В найбюджетнішому варіанті з якісних деревяних брусків. Висверлюєш в бруску отвір для підшипника, фіксуєш його саморізами по дереву. Дешево і сєрдіто. Далі, якщо розживетеся коштами перейдете на алюміній.

Фіксувати думаю буде краще меблевим конфірматом.

[Aleks_lutsk]

Дякую !



[Aleks_lutsk]

Так що краще  з них  Ramps 1.4 чи CNC Shield v3.0  ?  Мене мучать докори сумління що, я придбав не те що треба, і в два рази дорожче.?

[Factory]

19 годин тому, Aleks_lutsk сказано:

Так що краще  з них  Ramps 1.4 чи CNC Shield v3.0  ?  Мене мучать докори сумління що, я придбав не те що треба, і в два рази дорожче.?

один маракуй, що те що інше, контроллери і шилди різні, розводка, аби контроллер встигав все провильно виконувати тоді все буде супер гуд

для мене зараз цікаво мач + лпт, та якісне виконання комплектухи

[Factory]

поки ні, за пк сижу максимум раз в тиждень, роботи вистачає і без чпу

[Aleks_lutsk]

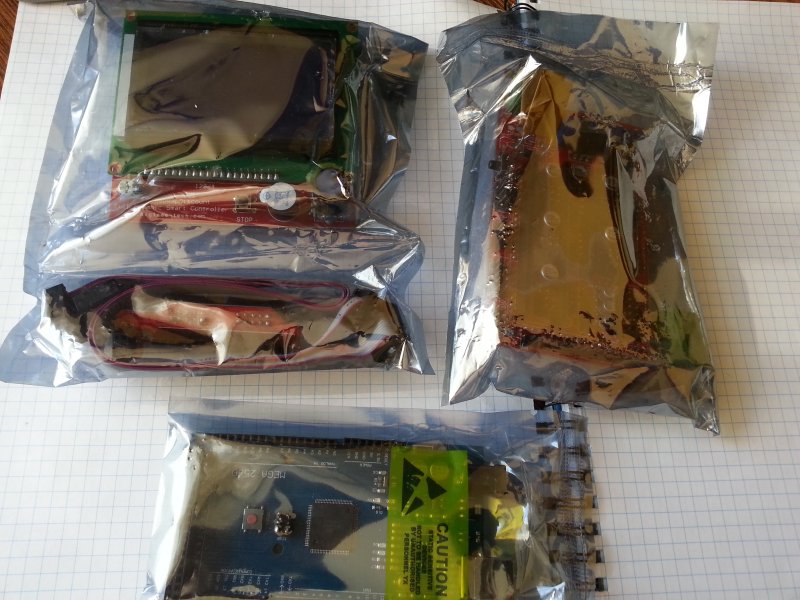

Все прийшли запчастини все як і було описано ! забув драйвера сфоткати

[Aleks_lutsk]

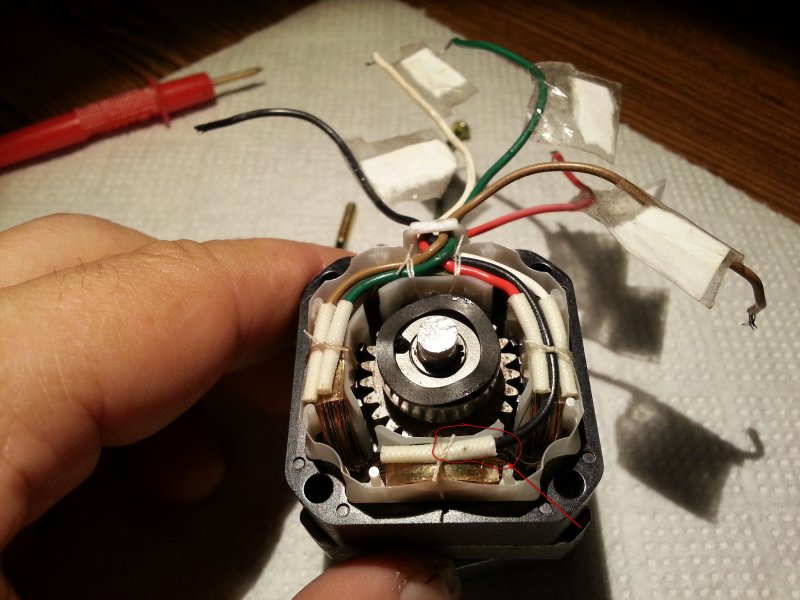

Надумав зробити апгрейд, униполярный в біполярний. Чорний провід має опір з будь яким іншим 62,8 Ом. Всі інші між собою, в будь якому порядку мають опір 123,4 Ом. Виділенне місце, спайка проводків від катушок (мабуть чотирьох).

[Factory]

давай ципляй все в купу і тестуй двигуни, все правильно зробив

[Aleks_lutsk]

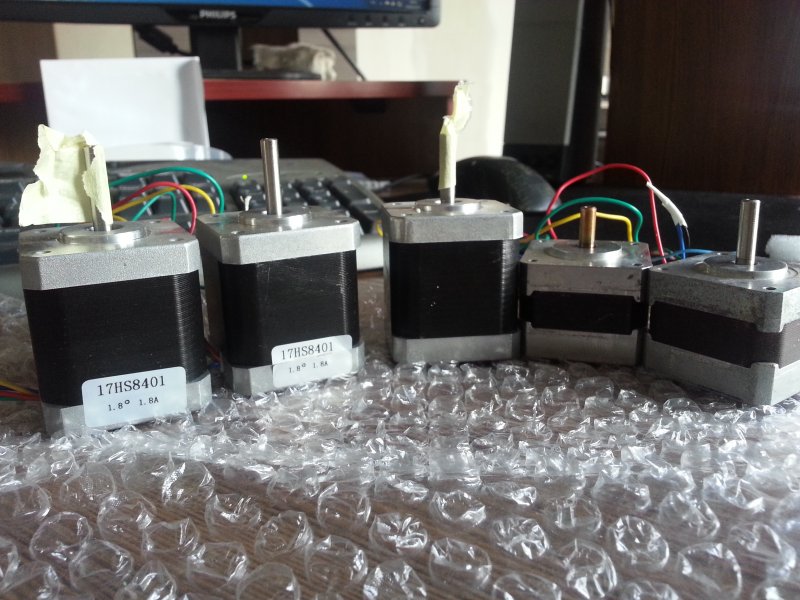

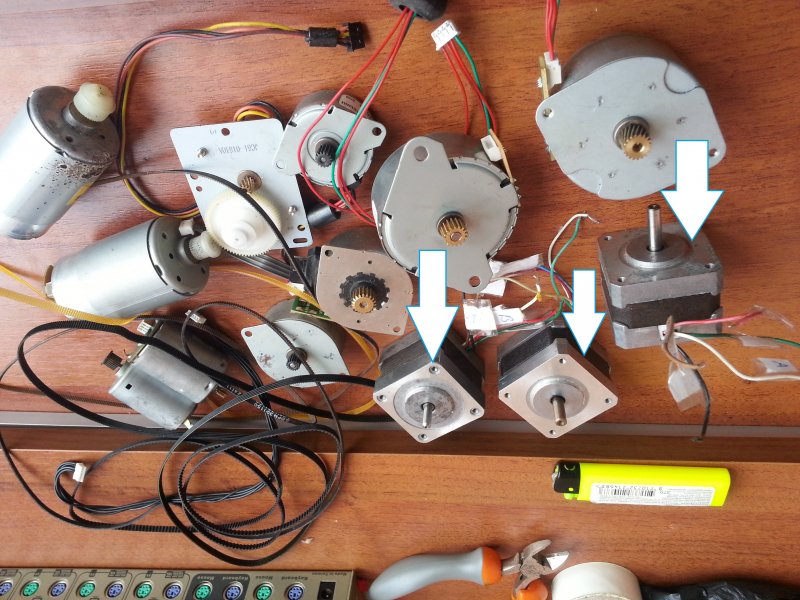

Прикупив шагові двигуни 3 шт. Порівняно з мої попередніми небо і земля( на фото видно) . Дуже вдячний користувачу @Voronin10, закинув, настроїв мені прошивку MArlin. Ура ! Вони ожили.!
