Потрібні консультації по CNC

RojkFV · 1 Грудня, 2015 в 07:11

Доброго дня Бордівчани. Хочу скласти фрезерний станок з ЧПУ на 3 осі, потрібні консультації по підбору деталей. Хто розуміється на цій темі прошу відгукнутись або тел. 095133нол778 - Федір. За винагороду домовимось при зустрічі.

RojkFV · 1 Грудня, 2015 в 10:01

Для Олексія http://russian.alibaba.com/product-gs/whole-set-cnc-kit-stepper-motor-suitful-driver-power-supply-and-mach-3-controler-60319562306.html?spm=a2700.7787047.0.0.QFPGnk

http://www.alibaba.com/product-detail/Spindle-Type-and-Motor-Drive-milling_60231078139.html?spm=a2700.7724838.30.58.T2FII2

Як думаєш чи варто щось таке брати?

Хто зацікавився Будьласка підключайтесь.

Aleks_lutsk · 1 Грудня, 2015 в 17:41

Варіант непоганий тим більше комплек. Потрібно уточнити ціну, можливо ціна вже змінилась. Дивився на еbay.com.? Можливо ще почекати, ще хтось з'явиться зацікавлений.

Factory · 7 Грудня, 2015 в 19:08

Зацікавлені давно вже обговорюють і в танку не сидять, невже так важко опуститись ниєче і почитати? ТИЦ

RojkFV · 7 Грудня, 2015 в 22:43

Зацікавлені давно вже обговорюють і в танку не сидять, невже так важко опуститись ниєче і почитати? ТИЦ

Привіт Воронін. Чи вистачить шпинделя 1.5 кв для обробки мяких металів? двигуни нема34 118мм. швп 2005 направляючі 20мм. робоче поле 90*70*20см.?

RojkFV · 8 Грудня, 2015 в 15:16

Скинули інвойс до оплати, в списку Power supply 48V10A - 3 шт. Можливо мене неправилно зрозуміли... БЖ потрібен лише один?

Factory · 8 Грудня, 2015 в 19:52

Nema 34 це типорозмір, якщо хоч один сайт нормально читав то мав би знати, 1,5кв незнаю не юзав, але думаю практика покаже , головне настроїти.
Цікаво а нащо аж три бж, що на кожну вісь окремо? Була б інфа по двигунах можна було говорити, можливо двигуни прожорливі.

і знову LPT я так розумію, чи вас усіх так приваблює Mach3?

і якщо робити по людськи то двигунів має бутти 4, догадуєшся нашо?

Current / Phase:6.0A

RojkFV · 8 Грудня, 2015 в 20:48

Nema 34 це типорозмір, якщо хоч один сайт нормально читав то мав би знати, 1,5кв незнаю не юзав, але думаю практика покаже , головне настроїти.

Цікаво а нащо аж три бж, що на кожну вісь окремо? Була б інфа по двигунах можна було говорити, можливо двигуни прожорливі.

і знову LPT я так розумію, чи вас усіх так приваблює Mach3?

і якщо робити по людськи то двигунів має бутти 4, догадуєшся нашо?

Current / Phase:6.0A

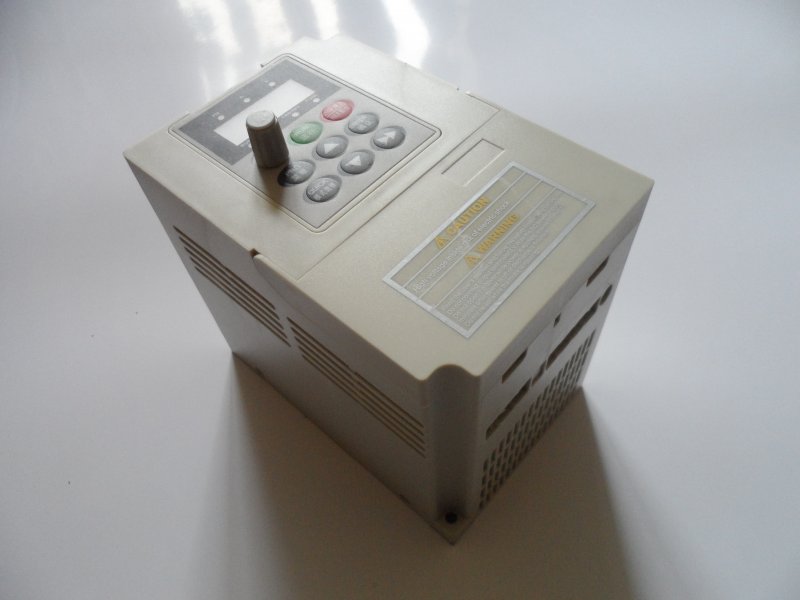

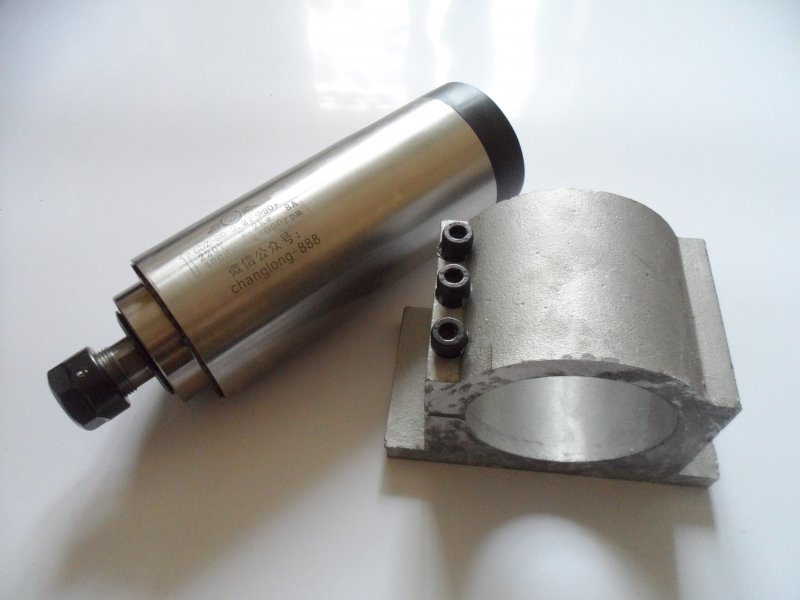

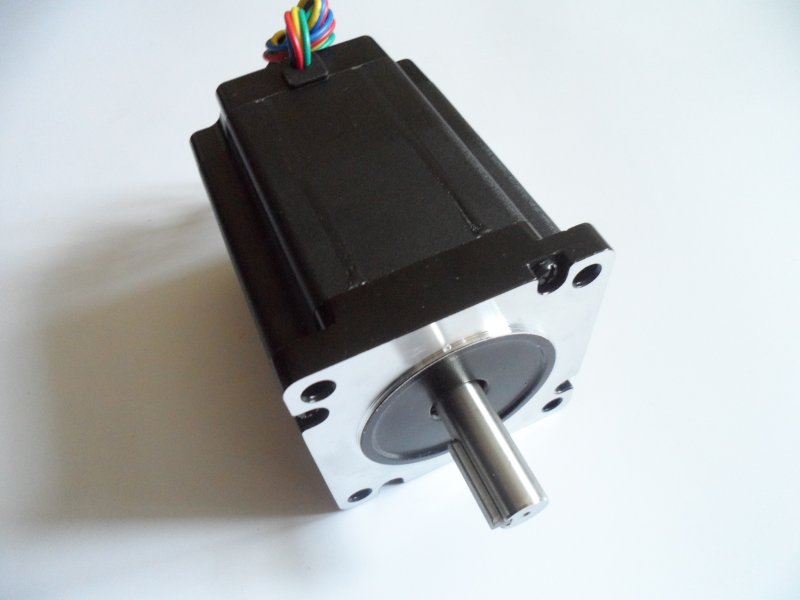

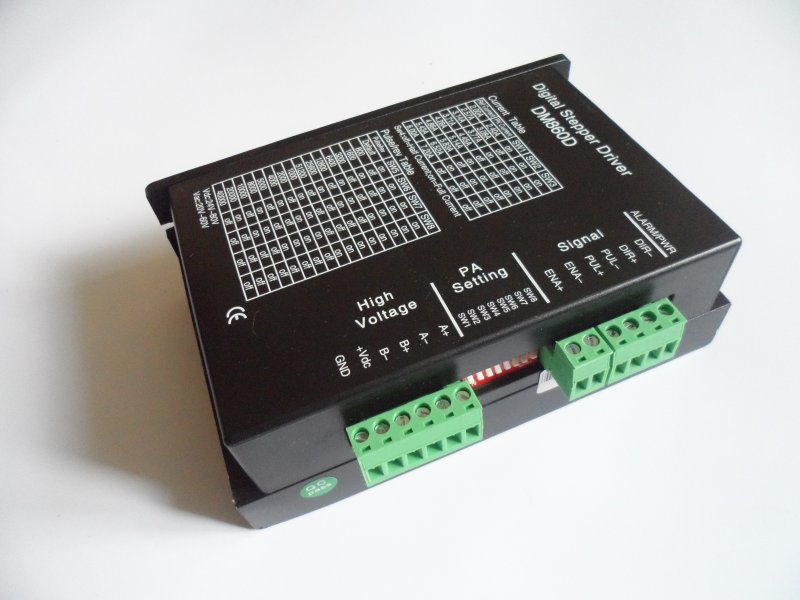

На рахунок типорозміру вкурсі.) Шпиндель 2.2кВ air cooled + інвертер, бж буде один, двигуни DW86HS118-6004, Driver DM860D, напиши чим погано LPT, на рах 4-х двигунів - не в моєму випадку, я писав що буде ШВП по всім осям а не зубчата рейка.

Factory · 9 Грудня, 2015 в 16:34

Lpt - полюбому наявність компа рядом ібо непрацюватиме, в моєму випадку вкінув флешку із gкодом і фрезер працює сам

RojkFV · 9 Грудня, 2015 в 19:37

Комп мусить бути біля станка бо буду моделити на місці, в 3Д максі шарю трохі)

Сьогодні проплатив за комплектуючі, доставка 45-50 днів, прийдуть відпишу.

RojkFV · 12 Квітня, 2016 в 19:25

Довгих 4 місяці, купа ткрпіння але дочекався, на черзі проектування. Контейнер губився по дорозі в Делі, танкер ламався, корочше повний набір (або перевізник навигадував))). Викладаю відео, кого цікавить приєднуйтесь до обговорення. Наразі стоїть питання про матеріал з якого буде виконано арку: метал, алюміній, текстоліт або фанера 20-ка.

Factory · 13 Квітня, 2016 в 16:06

мда, китаєць ше той п@@дабол, ну за це можна було і знижечку вибити ну то таке

RojkFV · 13 Квітня, 2016 в 16:26

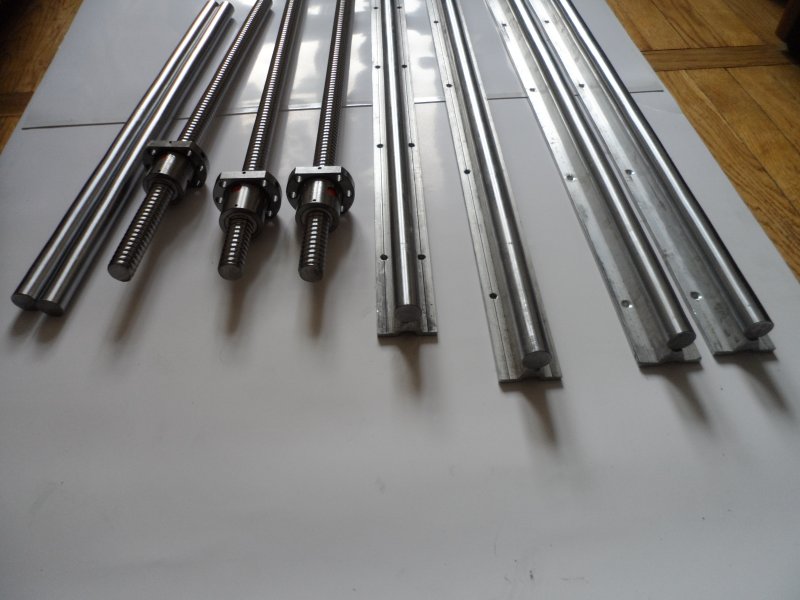

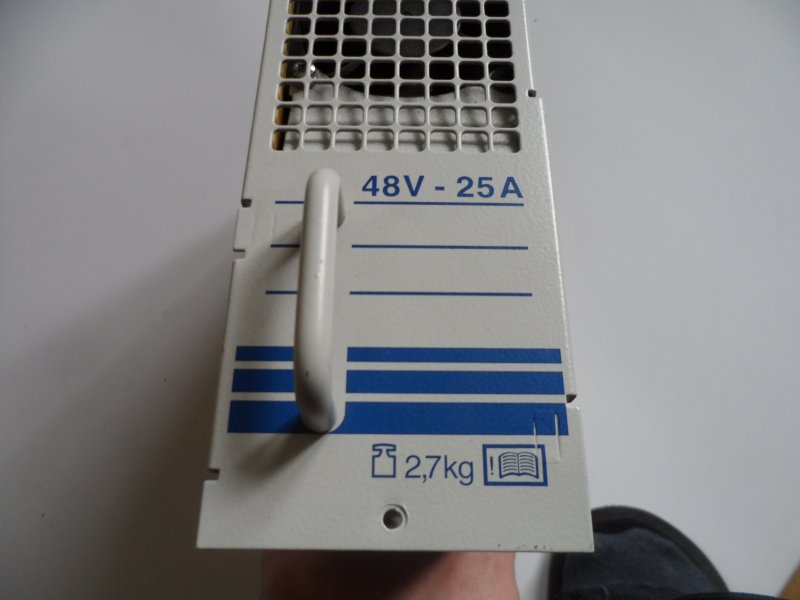

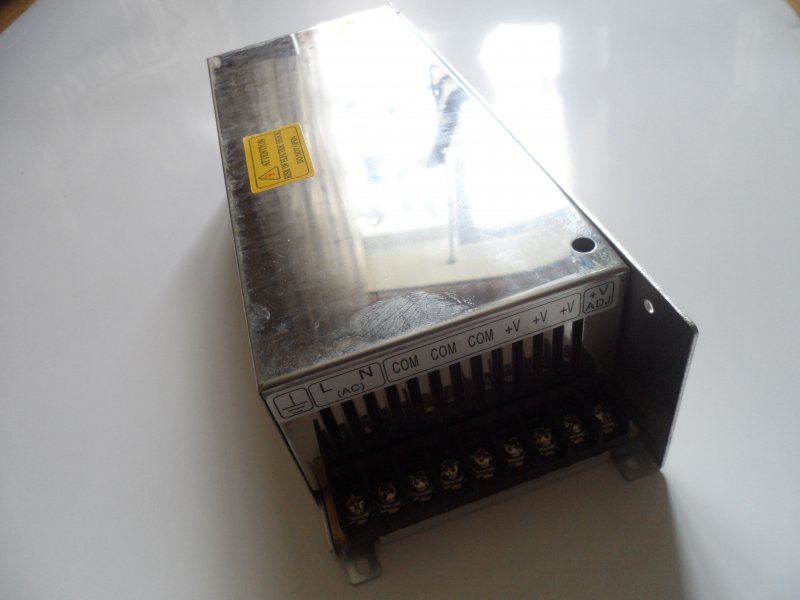

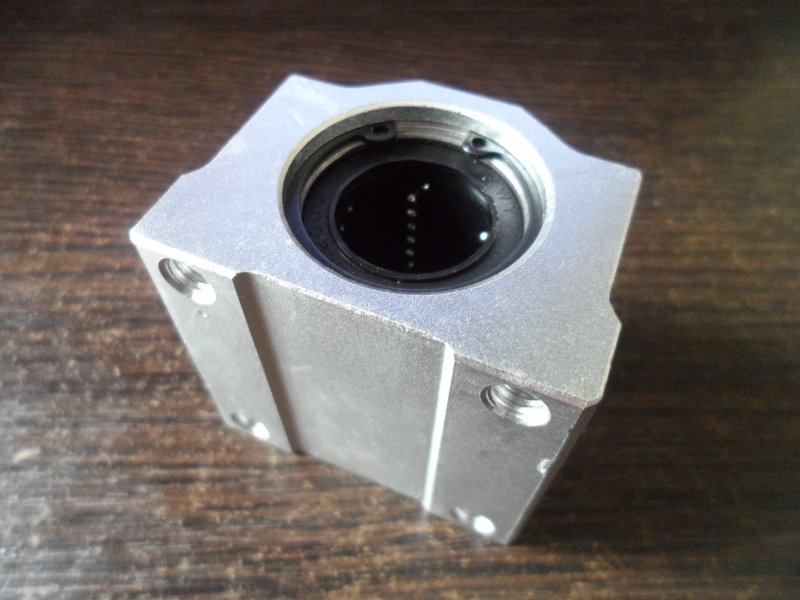

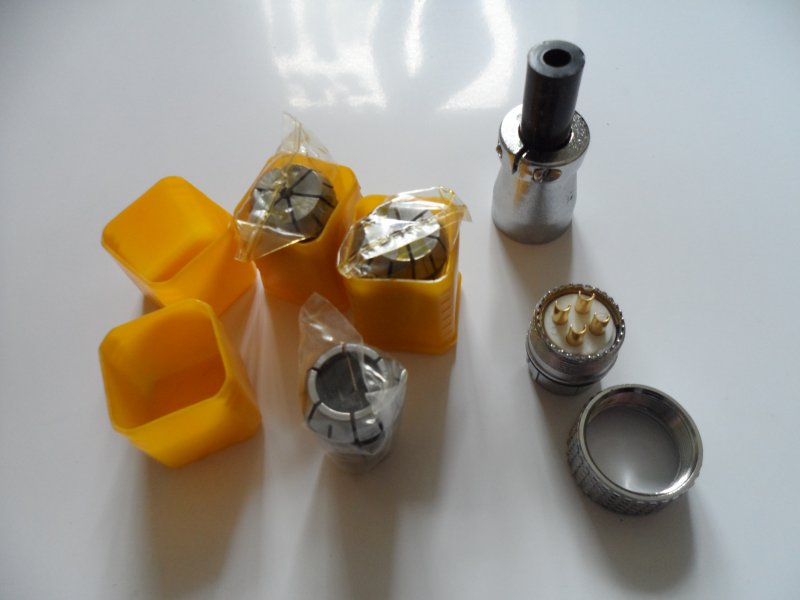

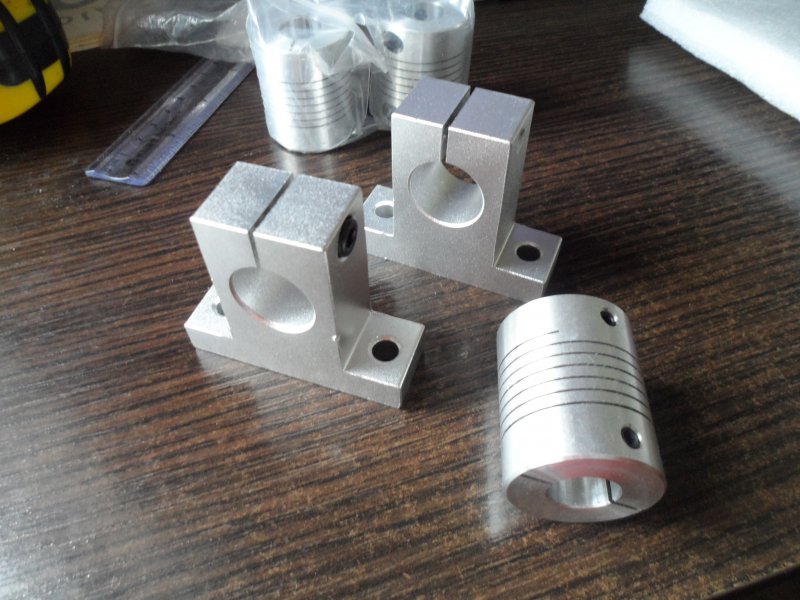

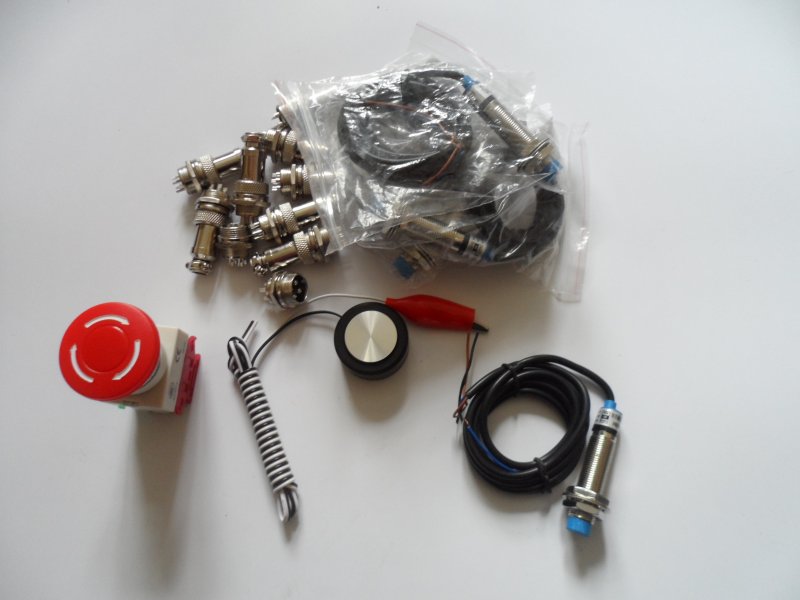

Вирішено виконати портал з листової сталі 10 мм. вісь Z з алюмінієвої плити. Викладаю фоткі, у кого є запитання, пропозиції пишіть.

RojkFV · 13 Квітня, 2016 в 17:02

54 минуты назад, Voronin10 сказал:

мда, китаєць ше той п@@дабол, ну за це можна було і знижечку вибити ну то таке

Доставкою займались не китайці а наші люди, знижку зробили 10%

RojkFV · 13 Квітня, 2016 в 20:19

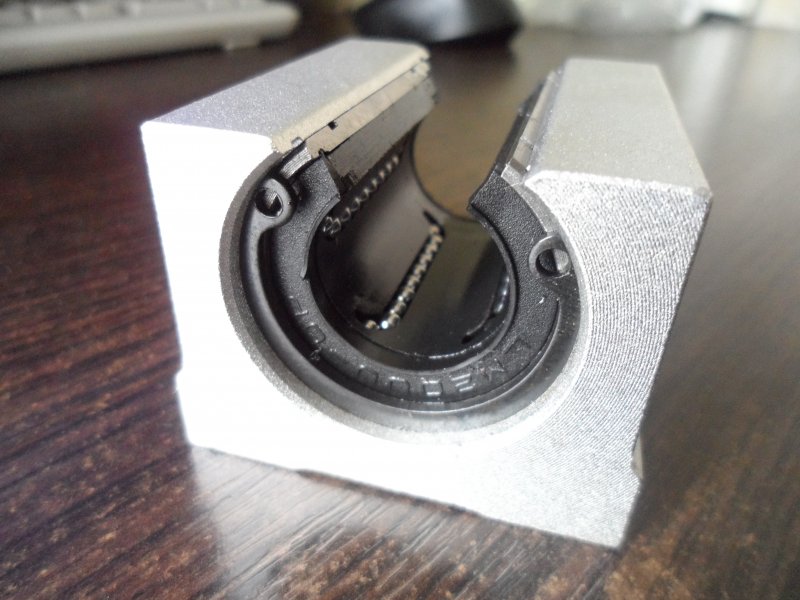

А ті шарикі як потім назад запхати? Бо я вже хотів відкрутити глянути шо там в середині робиця але вчасно зупинився)))

RojkFV · 29 Липня, 2016 в 10:07

Ось арка якою вона має бути з металу в кінцевому варіанті з урахуванням деяких поправок. Направляюці по Z Будуть обрізатись, хід по Z приблизно 110 - 120 мм. замасть 250 як планувалось раніше. X - 900 мм. Y - 750 мм. Можливо хтось помітив недоліки в конструкції буду вдячний за підказки все ж таки зі сторони видніше.)

HWman · 3 Серпня, 2016 в 03:04

Серйозно

Factory · 11 Серпня, 2016 в 05:52

On 29.07.2016 at 13:07, RojkFV сказано:

Ось арка якою вона має бути з металу в кінцевому варіанті

який діпметр кругляка на направляючих?

і розмір підшипника

доречі, як справи в апарата ?

Aleks_lutsk · 11 Серпня, 2016 в 09:58

Це серйозний апарат ! Ти вже майже зібрав ? Хочу бачити роботу !

RojkFV · 12 Серпня, 2016 в 07:30

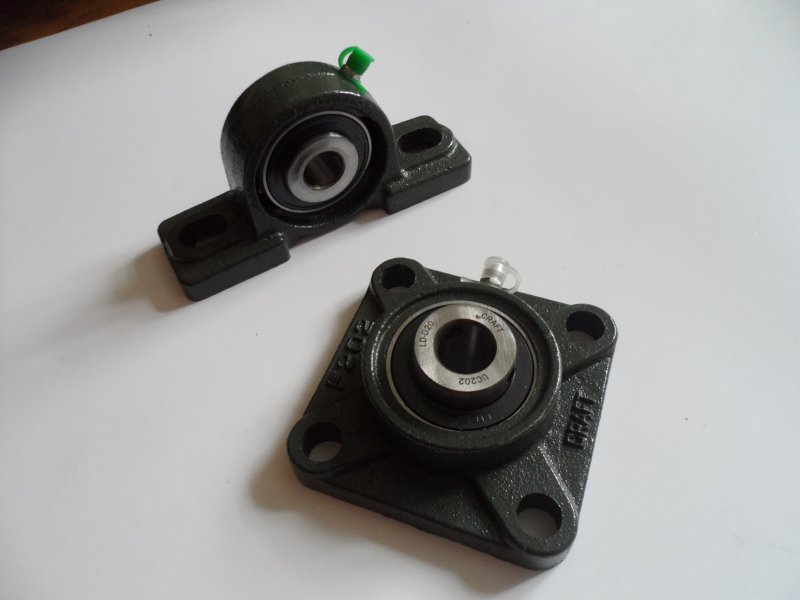

Кругляк 20 мм. підшипники стандартні, короткі. Роботу побачимо після ново року, зараз працюю закордоном. Дуже приємно що цікавитесь моїм творінням хлопці. Дякую і буду тримати в курсі подій.

Factory · 12 Серпня, 2016 в 09:25

ясно, я поки думаю як пошліфувати такий же (20) правда в 1,2метра

вже придумав приспособу

RojkFV · 12 Серпня, 2016 в 18:23

Сирий кругляк довго не прослужить, треба гартувати. Пошукай пічку, це може бути непоганим бізнесом, якщо поставити його на правильні рейки.

RojkFV · 12 Серпня, 2016 в 19:00

Але погодся тема комплектухи до ЧПУ варта уваги.

Factory · 14 Серпня, 2016 в 14:04

хіба що для цього діла робити спец термічку(довгу)

хз звичайно як таку балду рівняти якшо вдруг поведе, а от марка сталі наперед узгоджується на металобазі

хоча внас багато "спеців" є, довіряй но провіряй

якшо копмлектуха якісна - це ціниться

RojkFV · 14 Серпня, 2016 в 19:45

Потрібно проконсультуватись у профілбних спеціалістів, думаю що все можливо.
