Потрібен ремонт лед прожектора

[Серега89]

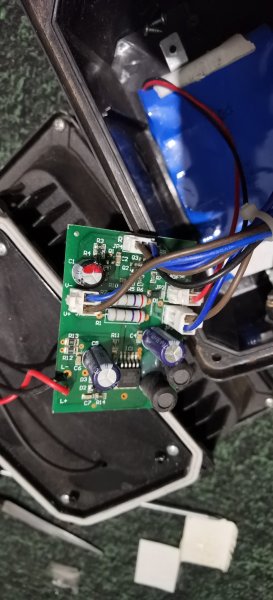

Акб в нормі, світити не хоче, ось плата

Або тицніть, що можна перевірити

[Dima4s]

а світодіоди цілі? немає чорних цяток на них?

[Серега89]

В 23.12.2024 в 17:59, Dima4s сказав:

а світодіоди цілі? немає чорних цяток на них?

не помітив, з плати на лед панель виходить десь 0.7 вольта

[Oli]

В 23.12.2024 в 18:20, Серега89 сказав:

не помітив, з плати на лед панель виходить десь 0.7 вольта



А від чого він вмикається? Пульт, датчик руху?



[Серега89]

В 23.12.2024 в 20:27, Oli сказав:



А від чого він вмикається? Пульт, датчик руху?



Кнопка без фіксації

[KAY]

В 23.12.2024 в 17:31, Серега89 сказав:

Або тицніть, що можна перевірити

Оцю мікросхему велику чорну з 5 ногами перевірити (шось типу xl6009). Крім неї нічого "розумного" на платі не видно. Глянути маркування, даташит в інтернеті. Можна чи приходить на неї напруга VIN, сигнал ENable, чи нема обривів в занцюжку зворотнього звязку FB.

Якщо на неї все приходить, але не світить -спробувати її замінити.

[Oli]

В 23.12.2024 в 21:17, Серега89 сказав:

Кнопка без фіксації



Я би не відновлював...

Постав звичайну бмс і все.





[Серега89]

В 24.12.2024 в 13:10, KAY сказав:

Оцю мікросхему велику

Почав продзвонювати мікросхему, помітив що міняється напруга при тицянні на кнопку.

Причина в акумі була.

Відключаю акб, на ньому 12.06 вольт.

Підключаю без ввімкнення кнопкою 12.06

Кнопку тиц - 0.94вольт

Кнопку виключаю - 5.14 вольт

Акб відєдную і на ньому знов 12.06

Одну банку заміряв - 90 мОм
