Хто має Mustek PowerMust 600, вигорів R109A, підскажіть номінал

[HWman]

Власне, випадково цепочкою задів щось на платі коли возився з розібраним ббж Mustek PowerMust 600, добре, що хоть струмом не стукнуло, пішов невеликий димок, ббж відразу вимкнувся(клацнуло реле), звичайно я відразу вимкнув з розетки.

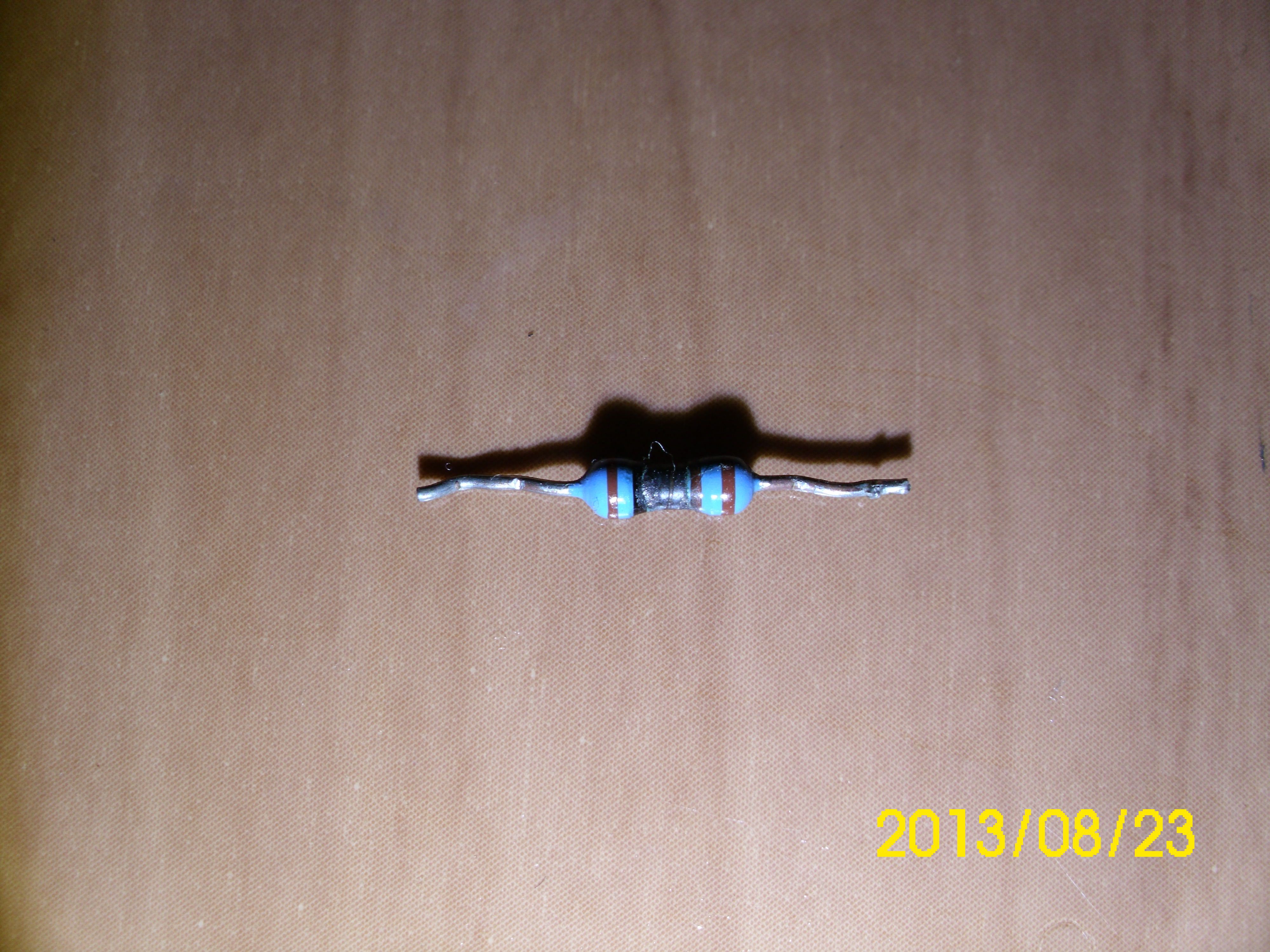

Після огляду плати побачив що саме задимілось:

Заміряв опір цього згарка - 7,4 кОм що аж ніяк не в'яжеться із кольоровим маркуванням, як його не крути.

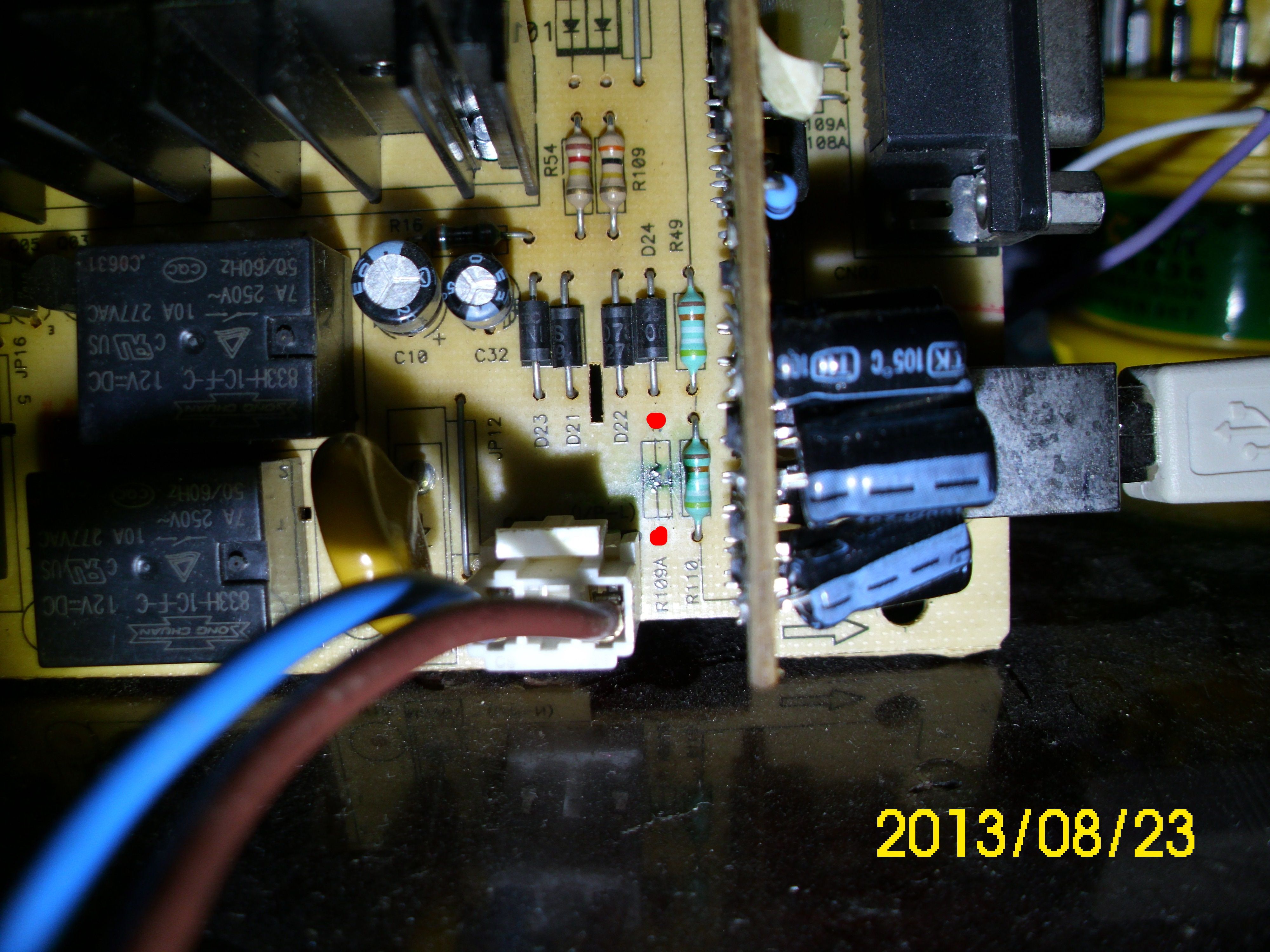

Даний резистор знаходиться ось тут:

Маркування на платі 098-17543-00-S3.

Погуглив і знайшов схему повного, як стверджує гугл аналога Ippon 600:

UPS Ippon 600.pdf

Полистав і з самого низу знайшов номінал резистора:

1 Ом, що тут не сходиться, і гугл не дає чіткої відповіді, то 1 кОм то 10кОм...

Можливо у кого є такий же агрегат то загляньте в середину якого кольору стрічки на резисторі R109A, знаходиться між радіатором і СОМ портом.

Дякую.

[Dima4s]

ну хз. я щось не знайшов такого у себе

мож у мене не такий

Mustek PowerMust 600

[HWman]

Блін, ревізія плати не та.

[amadey777]

HWman,

знаходиться між радіатором і СОМ портом.

та прослідкуй від чого і куди він йде

мало шо може знаходитись між радіатором і ком портом

бляха, заставив таки мене поритися по закромах

http://rghost.ru/48331202 - во походу рідна схема

098-17543-00-S3_POWER_LINE_CROS.JPG - там твій R109A

попутньо тих 4 діоди перевір якшо є бажання, недарма той резистор там згорів

[HWman]

Дякую велике, таки 1 кОм.

Знайшов таку картинку:

Кольори коричневий чорний чорний коричневий коричневий означають 1 кОм +/- 1%, можливо хтось з гугла сюди прийде йому пригодиться, і на схемі що давав amadey777, теж пише 1кОм.

Піду пошукаю з чого можна випаяти.

Всім дякую за допомогу.
