Потрібна допомога майстрів САПР

[Damask]

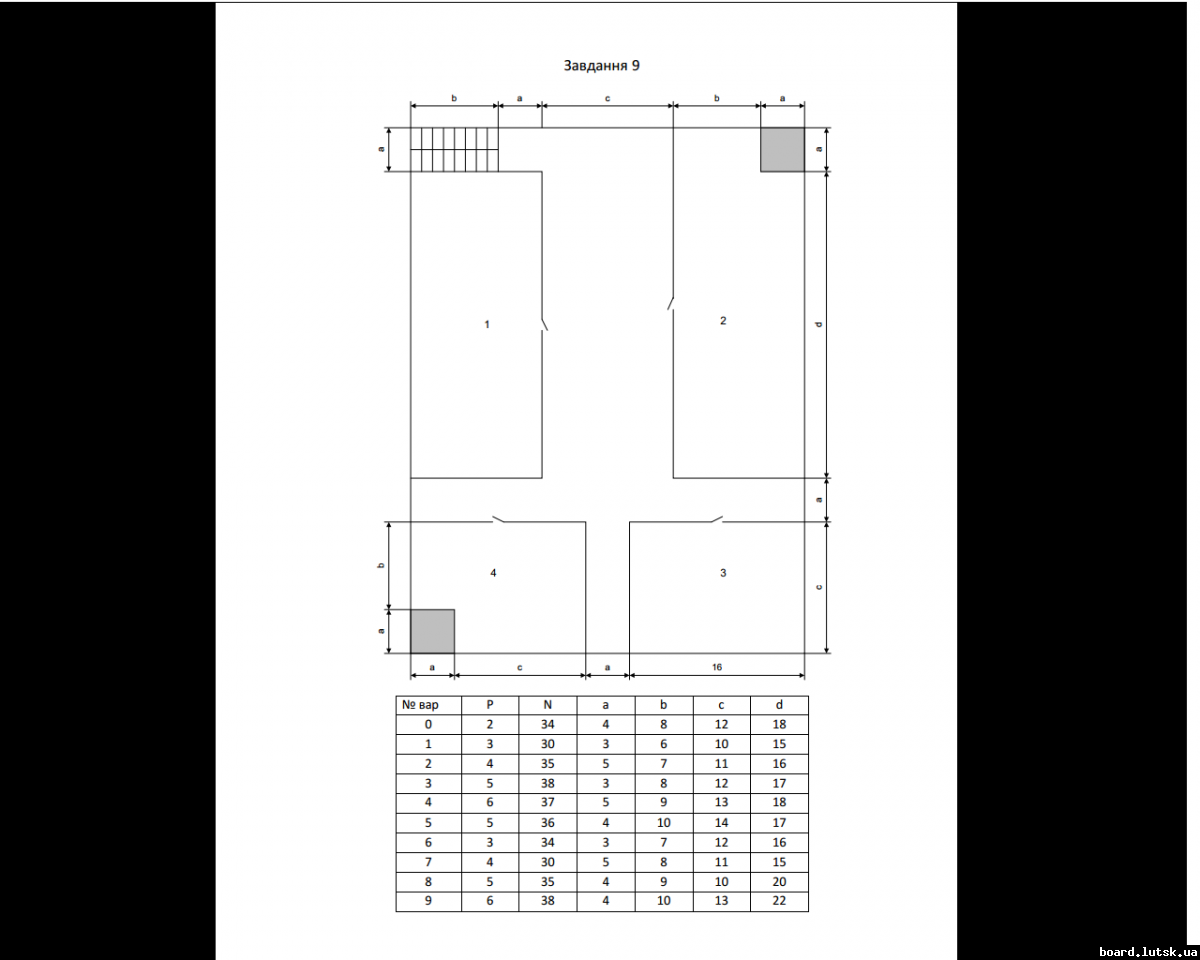

потрібно накреслити ось такий ескіз відповідно до розмірів.

Хтось допоможе?

[Ko3bMa]

http://rutracker.org/forum/viewtopic.php?t=4012021 допоможе

[Damask]

http://rutracker.org...c.php?t=4012021 допоможе

ем....я його ніколи не вивчав... тому і не на креслю...

[LaMeRiLKiN]

http://rutracker.org...c.php?t=4012021 допоможе

ем....я його ніколи не вивчав... тому і не на креслю...

утром начерчу, если не слишком срочно.

[Damask]

http://rutracker.org...c.php?t=4012021 допоможе

ем....я його ніколи не вивчав... тому і не на креслю...

утром начерчу, если не слишком срочно.

ок. дякую

[LaMeRiLKiN]

только поясни где на рисунке находятся P, N и d.

и какой № варианта? Или надо тупо перечертить всё что есть с таблицей?

[Damask]

P і N це мені для розрахунків.... d позначено з права з верху, бічну сторону....варіант 3-й

[LaMeRiLKiN]

ок
